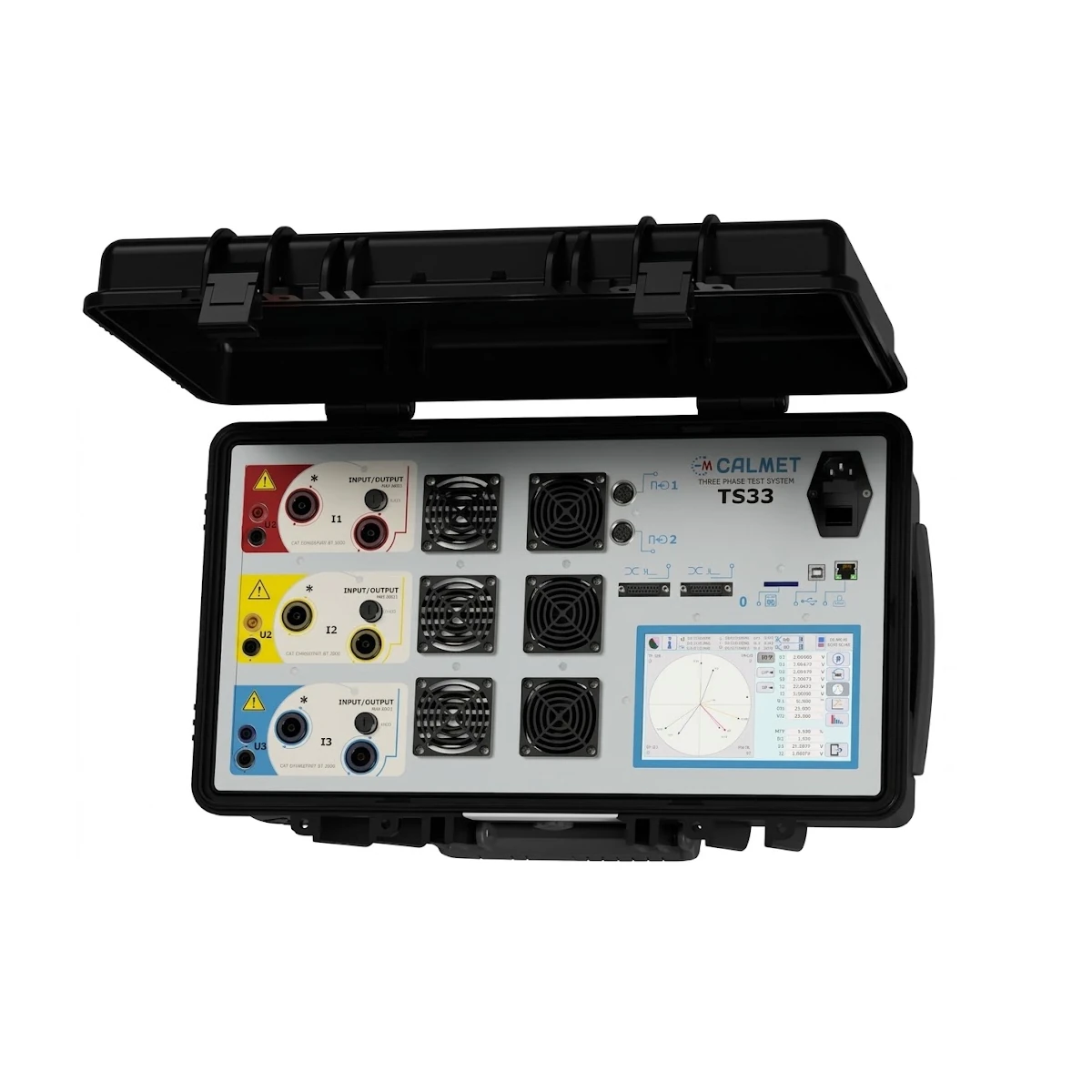

Calmet TS33 – Sistema de Prueba Trifásico Completamente Automático con Estándar de Referencia y Fuente Integrada de Corriente y Voltaje
El sistema de prueba portátil Calmet TS33 consiste en un medidor de referencia trifásico de clase de precisión 0.02% (o 0.04% o 0.1%) y una fuente integrada de corriente y voltaje trifásica de hasta 3x120A/600V. El TS33 está diseñado para el análisis de instalaciones de medición completas y las condiciones de la red local.
El Sistema de Prueba Automático Calmet TS33 se utiliza para:
-
Pruebas de medidores de electricidad según EN 50470, IEC 62052 e IEC 62053 directamente en sitio, incluyendo medición de error del medidor, error de contador y error de medidor de potencia máxima.
-
Verificación del cableado de la red eléctrica con medición y registro de parámetros de la red.
-
Pruebas de Transformadores de Corriente (CT) y Transformadores de Potencial (PT) según EN 60044 directamente en sitio, incluyendo medición de error de relación CT/PT y error de fase, así como medición de carga CT/PT simultáneamente en tres fases.
-
Medición de parámetros de calidad de energía.
Especificaciones técnicas
Calmet TS33 | Especificaciones de Parámetros de Red
| Parámetro |
Rango |
Precisión clase 0.02 |
Precisión clase 0.04 |
Precisión clase 0.1 |
| Voltaje (Directo) |
0.05…600V |
±0.02% |
±0.04% |
±0.1% |
| Voltaje (VoltLiteWire 40kV) |
0.1…40kV |
±0.1%±Em |
| Corriente (Directo) |
0.01…120A / 0.001…0.01A |
±0.02% / ±0.02%* |
±0.04% / ±0.04%* |
±0.1% / ±0.1%* |
| Corriente (Pinzas CT10AC) |
0.1…12A / 0.003…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT100AC) |
0.1…120A / 0.01…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT1000AC) |
10…1200A / 0.3…10A |
±0.2% / ±0.2%* |
| Corriente (Pinzas Flexibles FCT3000AC) |
0.3…30A/3…300A/30…3000A |
±0.1%±Em |
| Corriente (AmpLiteWire 2000A) |
1…2000A |
±0.1%±Em |
| Potencia y energía (Directo) |
0.01…120A / 10…600V / 0.001…0.01A / 10…600V |
±0.02% / ±0.02%* |
±0.04% / ±0.04%* |
±0.1% / ±0.1%* |
| Frecuencia |
40…70Hz |
±0.003Hz |
| Desplazamiento de fase (Directo) |
-180…+180° |
±0.01° |
±0.02° |
±0.04° |
| Desplazamiento de fase (Pinzas) |
-180…+180° |
±0.1° |
| Factor de potencia cos y sin |
0…±1 |
±0.001 |
Calmet TS33 | Especificaciones de Calidad de Energía
| Parámetro |
Rango |
Precisión |
| Armónicos en voltajes, corrientes, potencias P y Q (amplitud) |
0…100% de entrada 1ro…63ro |
±0.1% |
| Armónicos (fase) |
-180…+180° |
±0.5° |
| Distorsión armónica total THD en voltajes y corrientes |
0…100% de entrada 1ro…63ro |
±0.1% |
| Distorsión interarmónica total TID en voltajes y corrientes |
0…15% de entrada 40…3200Hz |
±0.2% |
| Voltaje de señal |
0…15% de entrada 40…3200Hz |
±5% |
| Asimetría de voltaje |
0…100% |
±2% |
Calmet TS33 | Especificaciones de Señales Sinusoidales (Fuente)
| Parámetro |
Rango |
Ajustes span |
Resolución |
Carga máxima |
| Voltaje U – 150V |
20…150V |
0.001V |
0.001V |
200mA@150V |
| Voltaje U – 300V |
150…300V |
0.01V |
0.01V |
100mA@300V |
| Voltaje U – 600V |
300…600V |
0.01V |
0.01V |
50mA@600V |
| Corriente I – 0.12A |
0.02…0.12A / 0.001…0.02 |
0.00001A |
0.00001A |
4V@0.01A / 3V@0.12A |
| Corriente I – 1A |
0.12A…1A |
0.00001A |
0.00001A |
16V@0.12A / 12V@1A |
| Corriente I – 12A |
1…12A |
0.0001A |
0.0001A |
6.0V@1A / 5.0V@12A |
| Corriente I – 120A |
12…120A |
0.001A |
0.001A |
0.70V@12A / 0.65V@60A / 0.50V@120A |
| Frecuencia f |
45…65Hz |
0.001Hz |
0.001Hz |
– |
| Desplazamiento de fase |
-180…+180° |
0.001° |
0.001° |
– |
Calmet TS33 | Especificaciones de Entrada/Salida de Impulsos y Transformadores
| Parámetro |
Rango |
Resolución |
Precisión |
| Entrada de Impulsos (dos entradas) |
0…2V/4…30V, 0.0001Hz…210kHz |
0.0001% |
0.001%@t≥1s |
| Salida de Impulsos (colector abierto) |
28V/100mA, 0.0001Hz…210kHz |
0.0001% |
0.001% |
| Carga CT (Directo) |
0.01…12A / 1…10V |
– |
±0.2% |
| Carga CT (Pinzas CT100AC) |
0.1…120A / 1…10V |
– |
±0.4% |
| Carga PT |
0.01…12A / 10…600V |
– |
±0.1% |
| Relación CT (Directo) |
0.01…12A |
– |
±0.2% |
| Relación CT (Pinzas CT100AC) |
0.1…12A / 0.2…120A |
– |
±0.4% |
| Relación CT (Pinzas CT1000AC) |
10…1200A |
– |
±0.4% (pinzas) / ±0.2% (directo) |
| Relación CT (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A |
– |
±0.1%±Em |
| Relación CT (AmpLiteWire 2000A) |
1…2000A |
– |
±0.1%±Em |
| Relación PT (VoltLiteWire 40kV) |
0.5…40kV / 10…600V (Directo) |
– |
±0.1%±Em |
Calmet TS33 | Parámetros Generales y Equipamiento
| Parámetro |
Descripción |
| Peso y dimensiones |
22 kg y (550x345x200) mm |
| Alimentación |
90…264V / 47…63Hz / 500VA |
| Seguridad |
IEC 61140 y 300V CAT III / 600V CAT II |
| Grado de protección |
IP-40 (carcasa abierta) / IP-67 (carcasa cerrada) |
| Temperatura de operación/almacenamiento |
-10…+50°C / -20…+60°C |
| Humedad relativa de operación/almacenamiento |
<90% @ +0…+30°C y <75% @ +30…+50°C / <95% @ 0…+50°C |
| Equipamiento estándar |
Sistema de prueba TS33 clase 0.02/0.04/0.1, cable de alimentación, fusibles T6A 250V (2pcs) y FF16A 500V (6pcs), tarjeta SD 8GB, set de cables de medición de seguridad EA36 (12pcs), conector Amphenol C091A T3475-001 para salida de pulso de referencia, manual de operación, tarjeta de garantía, certificado de calibración |
| Opcionales |
Calmet TS33 PC Soft, pinzas CT10AC/CT100AC/CT1000AC, función TT, pinzas flexibles FCT3000AC.B, cables EA30 120A, accesorios EA20, cabezal fotoeléctrico CF106H, sensor de corriente primaria ALW2000AC.1, sensor de voltaje primario VLW40kVC.1, impresora térmica DR200D, rack ER10H.3, maletas ET31/ET32, set de opción Calmet TS33 01 |
