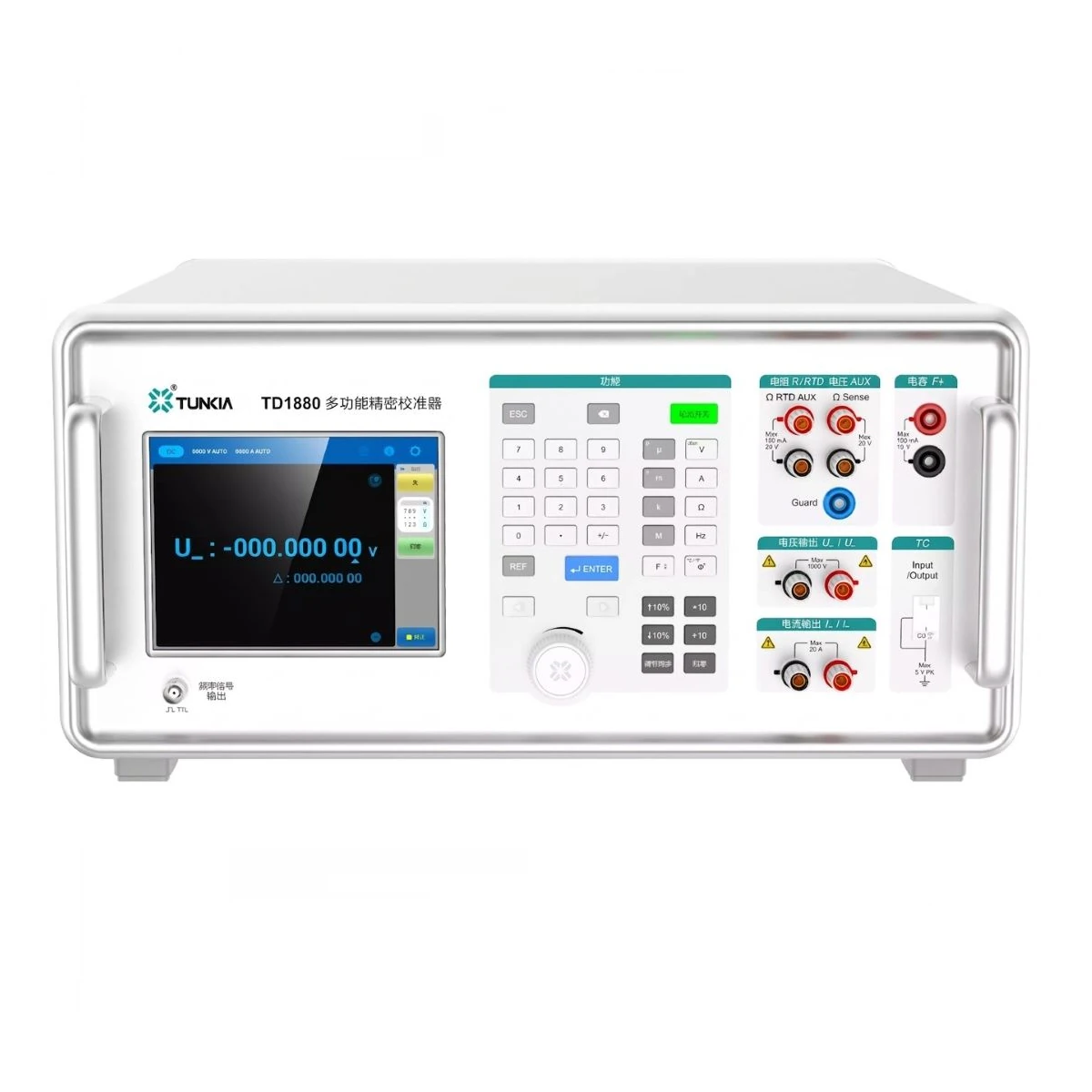

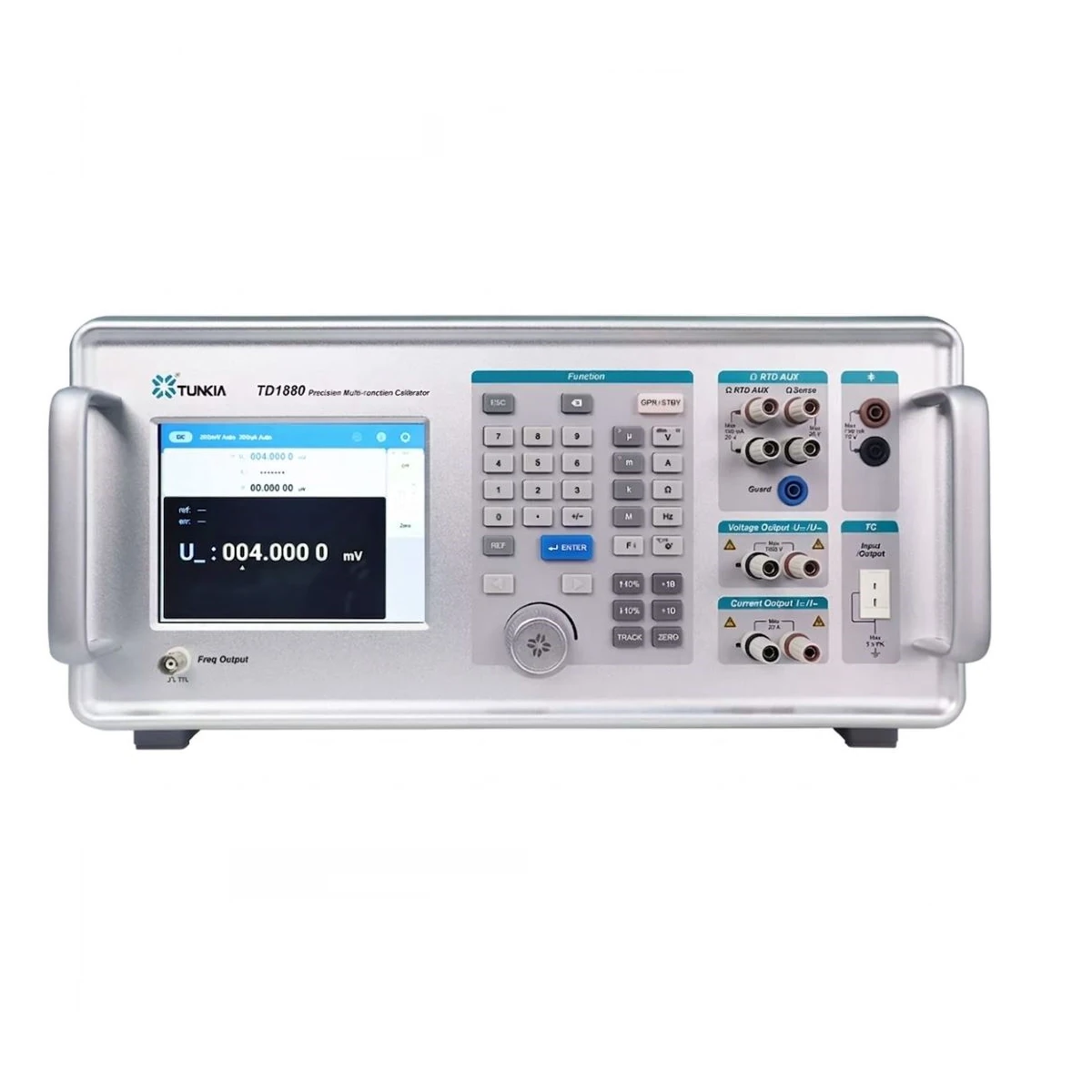

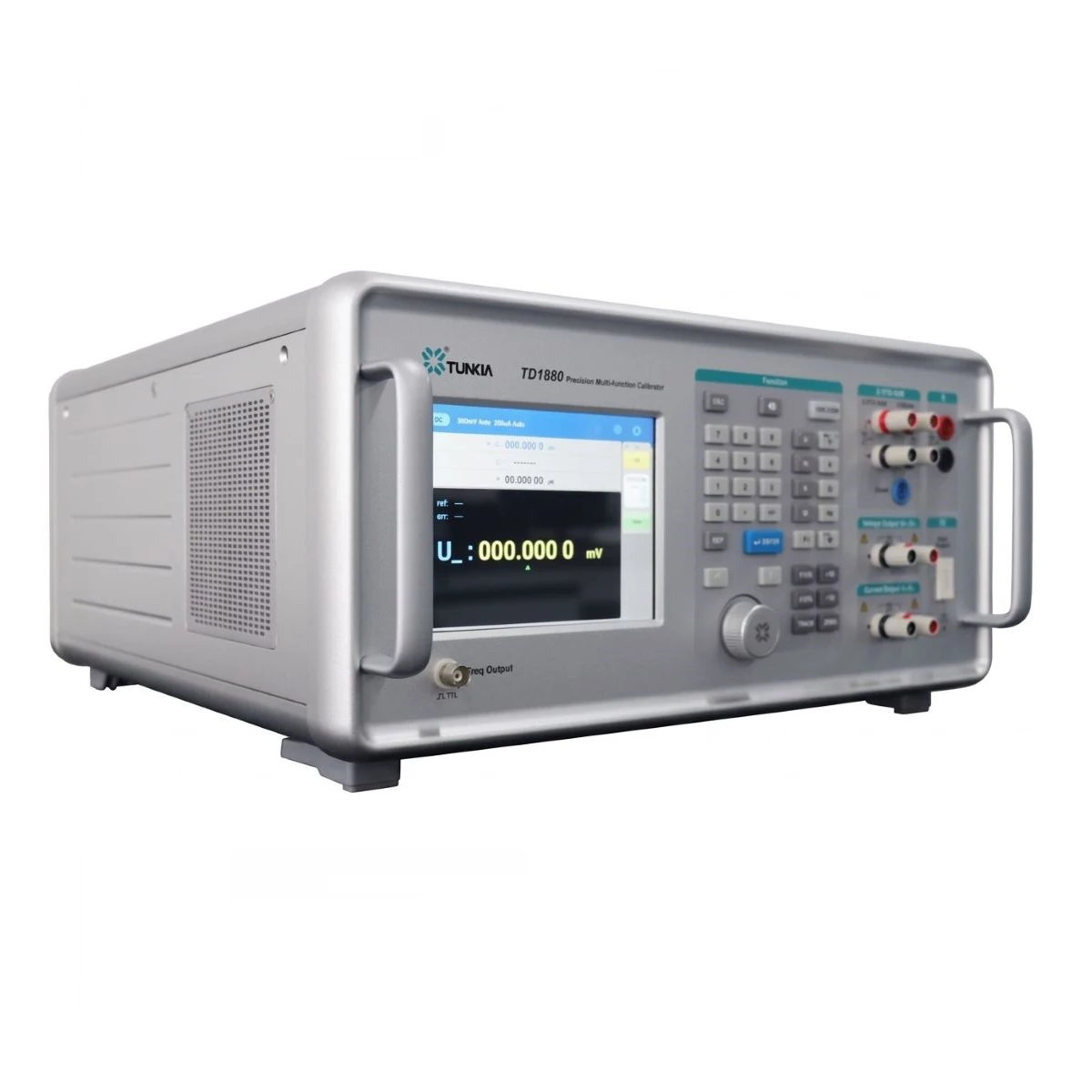

Calibrador Multifuncional de Alta Precisión TUNKIA TD1880

Características generales

El TD1880 es un calibrador multifunción de precisión de TUNKIA con fuentes de voltaje y corriente AC/DC ultraprecisas integradas. Calibra multímetros digitales de 6.5 dígitos e inferiores, medidores de potencia AC/DC, medidores de capacitancia, medidores de temperatura y pinzas amperimétricas. Ofrece salida de voltaje, corriente, potencia, fase, frecuencia, resistencia, capacitancia, termopar y termorresistencia. Cuenta con pantalla táctil a color, teclado programable digital y protección de seguridad completa.

Más información

TD1880 | Calibrador Multifunción de Precisión

  • Calibración de multímetros digitales de 6.5 dígitos e inferiores.
  • Salida de voltaje DC: ±(0~1020 V) y corriente DC: ±(0~20.5 A).
  • Salida de voltaje AC: 1mV~1020 V y corriente AC: 29μA~20.5 A.
  • Resistencia DC simulada: 0 Ω~1100 MΩ, continuamente ajustable.
  • Frecuencia de onda senoidal: 10 Hz~500 kHz.
  • Salida de potencia AC/DC con ajuste de fase U-I.
  • Salida de capacitancia (opcional): 1.1nF~30mF.
  • 8 tipos de termopar y 6 tipos de termorresistencia (opcional).
Categories: , Tag: Marca:

TD1880 – Calibrador Multifunción de Precisión



El TD1880 es un calibrador multifuncional de amplio rango y alta precisión. El instrumento tiene fuentes de voltaje y corriente AC y DC ultraprecisas integradas. Puede emitir voltaje DC, corriente DC, potencia DC y voltaje AC, corriente AC, potencia AC, fase, frecuencia con excelente rendimiento. También tiene funciones como simulación de resistencia, capacitancia, termopar y termorresistencia, y salida de impulsos. Es un equipo especial para calibrar multímetros digitales de seis dígitos y medio e inferiores y otros instrumentos de medición eléctrica de precisión.

TD1880 Características
Marca: TUNKIA. Modelo: TD1880 (versiones TD1880A y TD1880B).
Salida de voltaje DC: ± (0~1020 V). Salida de corriente DC: ±(0 ~ 20.5 A).
Salida de voltaje AC: 1mV ~ 1020 V. Salida de corriente AC: 29 μA ~ 20.5 A.
Frecuencia de onda senoidal: 10 Hz ~ 500 kHz. Resistencia DC simulada: 0 Ω ~ 1100 MΩ, continuamente ajustable.
Salida de frecuencia de pulso de 2 MHz. Salida de ajuste de fase U-I.
Salida de potencia AC/DC. Salida de capacitancia (opcional): 1.1nF ~ 30mF, continuamente ajustable.
8 tipos de salida y medición de termopar (opcional). 6 tipos de salida de termorresistencia (opcional).
Múltiples modos de salida de rango. Calibración de pinza amperimétrica (opcional).
Pantalla táctil a color LCD. Interfaz de comunicación: RS232×1, USB×1, LAN×1.
Dimensiones: 440 mm (An) × 462 mm (Pr) × 206 mm (Al), excluyendo asas y pies. Peso: aprox. 24 kg.

Especificaciones técnicas

TD1880 | Salida de Voltaje DC
Rango Resolución Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Estabilidad (Tcal±1°C) 24 horas Carga Máxima [Impedancia Interna]
0~330.0000 mV 100 nV 15 + 1.5 20 + 1.5 3 + 1 [60 Ω]
0~3.300000 V 1 μV 8 + 3 10 + 3 2 + 1.5 20 mA
0~33.00000 V 10 μV 10 + 30 12 + 30 2 + 10 15 mA
30.0000 V~330.0000 V 100 μV 15 + 200 18 + 200 2.5 + 100 10 mA
100.000 V~1020.000 V 1 mV 15 + 2000 18 + 2000 3 + 300 10 mA

• Cambio de rango manual o automático. • Protección contra cortocircuito y sobrecarga.



TD1880 | Salida de Corriente DC
Rango Resolución Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Voltaje de Cumplimiento (V) Carga Inductiva Máx.
0~330.0000 μA 100 pA 80 + 0.02 100 + 0.02 11 V 400 μH
0~3.300000 mA 1 nA 65 + 0.03 80 + 0.03 11 V 400 μH
0~33.00000 mA 10 nA 60 + 0.25 80 + 0.25 9 V 400 μH
0~330.0000 mA 100 nA 60 + 2 80 + 2 7 V 400 μH
0~1.100000 A 1 μA 80 + 20 100 + 20 6 V 400 μH
1.000000 A~3.300000 A 1 μA 120 + 50 150 + 50 6 V 400 μH
3.00000 A~20.50000 A 10 μA 280 + 300 350 + 300 4 V 400 μH

• Cambio de rango manual o automático. • Protección contra circuito abierto y sobrecarga. • Soporta salida continua y a largo plazo de corriente en rango completo.



TD1880 | Resistencia DC Simulada
Rango Resolución Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Corriente Permitida
0 Ω~11.00000 Ω 10 μΩ 32 + 0.008 40 + 0.01 1 mA~150 mA
10.00000 Ω~33.00000 Ω 10 μΩ 24 + 0.012 30 + 0.015 1 mA~150 mA
30.0000 Ω~110.0000 Ω 100 μΩ 20 + 0.012 25 + 0.015 1 mA~80 mA
100.0000 Ω~330.0000 Ω 100 μΩ 20 + 0.016 25 + 0.02 1 mA~40 mA
0.300000 kΩ~1.100000 kΩ 1 mΩ 20 + 0.016 25 + 0.02 1 mA~20 mA
1.000000 kΩ~3.300000 kΩ 1 mΩ 20 + 0.16 25 + 0.1 0.1 mA~6 mA
3.00000 kΩ~11.00000 kΩ 10 mΩ 20 + 0.16 25 + 0.2 0.1 mA~2 mA
10.00000 kΩ~33.00000 kΩ 10 mΩ 22 + 0.8 28 + 1 10 μA~0.6 mA
30.0000 kΩ~110.0000 kΩ 100 mΩ 22 + 0.8 28 + 1 10 μA~0.2 mA
100.0000 kΩ~330.0000 kΩ 100 mΩ 25 + 8 32 + 10 1 μA~60 μA
0.300000 MΩ~1.100000 MΩ 1 Ω 25 + 8 32 + 10 1 μA~20 μA
1.000000 MΩ~3.300000 MΩ 1 Ω 40 + 120 60 + 150 0.25 μA~6 μA
3.00000 MΩ~11.00000 MΩ 10 Ω 104 + 200 130 + 250 0.25 μA~2 μA
10.00000 MΩ~33.00000 MΩ 10 Ω 200 + 2500 250 + 2500 25 nA~600 nA
30.0000 MΩ~110.0000 MΩ 100 Ω 400 + 3000 500 + 3000 25 nA~200 nA
100.0000 MΩ~330.0000 MΩ 100 Ω 2400 + 100000 3000 + 100000 2.5 nA~60 nA
300.000 MΩ~1100.000 MΩ 1 kΩ 11000 + 480000 14000 + 480000 1 nA~20 nA

• Salida continuamente ajustable. • Cambio de rango manual o automático. • Protección contra sobrecorriente y conexión inversa.



TD1880 | Salida de Voltaje AC (Onda Senoidal)
Rango Frecuencia (Hz) Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Resolución Carga Máx. [Resistencia Interna de Fuente]
1.00000 mV~33.00000 mV 10≤F≤45 600 + 6 800 + 6 10 nV [10 Ω]
45<F≤10k 100 + 6 120 + 6
10k<F≤20k 160 + 6 200 + 6
20k<F≤50k 800 + 6 1000 + 6
50k<F≤100k 2800 + 12 3500 + 12
100k<F≤500k 6000 + 50 8000 + 50
30.0000 mV~330.0000 mV 10≤F≤45 250 + 8 300 + 8 100 nV [60 Ω]
45<F≤10k 112 + 8 140 + 8
10k<F≤20k 130 + 8 160 + 8
20k<F≤50k 280 + 8 350 + 8
50k<F≤100k 600 + 20 750 + 20
100k<F≤500k 1600 + 70 2000 + 70
0.300000 V~3.300000 V 10≤F≤45 250 + 50 300 + 50 1 μV 20 mA
45<F≤10k 80 + 50 100 + 50
10k<F≤20k 150 + 50 180 + 50
20k<F≤50k 240 + 50 300 + 50
50k<F≤100k 550 + 100 700 + 100
100k<F≤500k 2000 + 600 2400 + 600



TD1880 | Salida de Corriente AC (Onda Senoidal)
Rango Frecuencia (Hz) Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Resolución Voltaje de Cumplimiento (rms) Carga Inductiva Máx. (μH)
29.0000 μA~330.0000 μA 10≤F≤20 0.08 + 0.1 0.1 + 0.1 0.1 nA 7 V 200
20<F≤45 0.04 + 0.1 0.05 + 0.1
45<F≤1k 0.024 + 0.1 0.03 + 0.1
1k<F≤5k 0.08 + 0.1 0.1 + 0.1
5k<F≤10k 0.16 + 0.2 0.2 + 0.2
0.300000 mA~3.300000 mA 10≤F≤20 0.04 + 1.5 0.05 + 1.5 1 nA 7 V 200
20<F≤45 0.028 + 0.1 0.035 + 0.1
45<F≤1k 0.024 + 0.1 0.03 + 0.1
1k<F≤5k 0.024 + 0.2 0.03 + 0.2
5k<F≤10k 0.024 + 0.5 0.03 + 0.5
10k<F≤30k 0.16 + 0.6 0.2 + 0.6
3.00000 mA~33.00000 mA 10≤F≤20 0.04 + 2 0.05 + 2 10 nA 7 V 50
20<F≤45 0.02 + 2 0.025 + 2
45<F≤1k 0.016 + 2 0.02 + 2
1k<F≤5k 0.016 + 3 0.02 + 3
5k<F≤10k 0.04 + 5 0.05 + 5
10k<F≤30k 0.16 + 6 0.2 + 6



TD1880 | Frecuencia de Onda Senoidal
Rango [1] Resolución Exactitud (k=2) (Tcal±5°C)
10.00000 Hz ≤ F ≤ 99.99999 Hz 10 μHz 0.005%
100.0000 Hz ≤ F ≤ 999.9999 Hz 0.1 mHz 0.005%
1.000000 kHz ≤ F ≤ 9.999999 kHz 1 mHz 0.005%
10.00000 kHz ≤ F ≤ 99.99999 kHz 10 mHz 0.005%
100.0000 kHz ≤ F ≤ 500.0000 kHz 0.1 Hz 0.005%

[1] Modo de salida: Voltaje AC o Corriente AC.



TD1880 | Salida de Potencia DC y AC
Rango de Corriente Rango de Voltaje Exactitud (k=2) %*salida de potencia 90 días Exactitud (k=2) %*salida de potencia 1 año
3 mA ~ 300 mA 30 mV ~ 1020 V 0.016 0.018
30 mV ~ 330 mV 0.119 0.122
330 mV ~ 1020 V 0.115 0.118
300 mA ~ 3 A 30 mV ~ 1020 V 0.018 0.021
30 mV ~ 330 mV 0.051 0.055
330 mV ~ 1020 V 0.041 0.046
3 A ~ 20.5 A 30 mV ~ 1020 V 0.039 0.046
30 mV ~ 330 mV 0.069 0.076
330 mV ~ 1020 V 0.064 0.069



TD1880 | Fase y Factor de Potencia
Frecuencia (Hz) Rango de Voltaje (U) Rango de Corriente (I) Rango de Fase [1] (Φ) Rango de Factor de Potencia [2] (λ)
DC 0~±1020 V 0~±20.5 V — —
10~45 30 mV~33 V 3 mA~3.3 A 0.000°~359.999° -1~0~1
45~1k 30 mV~1020 V 3 mA~20.5 A 0.000°~359.999° -1~0~1
1k~5k 3 V~1020 V 30 mA~3.3 A 0.000°~359.999° -1~0~1
5k~10k 3 V~1020 V 30 mA~3.3 A 0.000°~359.999° -1~0~1
10k~30k 3 V~330 V 30 mA~330 mA 0.000°~359.999° -1~0~1

[1] Resolución de fase: 0.001°. [2] Resolución de factor de potencia: 0.000 01.



TD1880 | Salida de Frecuencia de Pulso
Rango [1] Resolución Exactitud (Tcal±5°C) ±(ppm*RD + μHz) Jitter
1.000000 Hz ≤ F ≤ 9.999999 Hz 1 μHz 20 + 20 <2 ns
10.00000 Hz ≤ F ≤ 99.99999 Hz 10 μHz
100.0000 Hz ≤ F ≤ 999.9999 Hz 0.1 mHz
1.000000 kHz ≤ F ≤ 9.999999 kHz 1 mHz
10.00000 kHz ≤ F ≤ 99.99999 kHz 10 mHz
100.0000 kHz ≤ F ≤ 999.9999 kHz 0.1 Hz
1.000000 MHz ≤ F ≤ 2.000000 MHz 1 Hz

[1] El tipo de salida es nivel TTL.



TD1880 | Capacitancia (Opcional)
Rango Incertidumbre (k=2) (Tcal±5°C) 90 días %*salida + piso Incertidumbre (k=2) (Tcal±5°C) 1 año %*salida + piso Resolución Frecuencia de Operación o Tasa de Carga/Descarga Permitida
1.100 0 nF~3.299 9 nF 0.4 + 0.04 nF 0.5 + 0.04 nF 0.1 pF 10 Hz~3 kHz
3.300 0 nF~10.999 9 nF 0.2 + 0.04 nF 0.25 + 0.04 nF 0.1 pF 10 Hz~1 kHz
11.000 0 nF~32.999 9 nF 0.2 + 0.4 nF 0.25 + 0.4 nF 0.1 pF 10 Hz~1 kHz
33.000 nF~109.999 nF 0.2 + 0.4 nF 0.25 + 0.4 nF 1 pF 10 Hz~1 kHz
110.000 nF~329.999 nF 0.2 + 0.3 nF 0.25 + 0.3 nF 1 pF 10 Hz~1 kHz
0.330 00 μF~1.099 99 μF 0.2 + 1 nF 0.25 + 1 nF 10 pF 10 Hz~600 Hz
1.100 00 μF~3.299 99 μF 0.2 + 3 nF 0.25 + 3 nF 10 pF 10 Hz~300 Hz
3.300 0 μF~10.999 9 μF 0.2 + 10 nF 0.25 + 10 nF 100 pF 10 Hz~150 Hz
11.000 μF~32.999 9 μF 0.32 + 30 nF 0.40 + 30 nF 100 pF 10 Hz~120 Hz
33.000 μF~109.999 μF 0.36 + 100 nF 0.45 + 100 nF 1 nF 10 Hz~80 Hz
110.000 μF~329.999 μF 0.36 + 300 nF 0.45 + 300 nF 1 nF 0 Hz~50 Hz
0.330 00 mF~1.099 99 mF 0.36 + 1 μF 0.45 + 1 μF 10 nF 0 Hz~20 Hz
1.100 00 mF~3.299 99 mF 0.36 + 3 μF 0.45 + 3 μF 10 nF 0 Hz~6 Hz
3.300 0 mF~10.999 9 mF 0.36 + 10 μF 0.45 + 10 μF 100 nF 0 Hz~2 Hz
11.000 0 mF~30.000 0 mF 0.6 + 30 μF 0.75 + 30 μF 100 nF 0 Hz~0.6 Hz

[1] La salida es continuamente ajustable.



TD1880 | Termopar – Salida y Medición (Opcional)
Tipo Rango de Salida °C (min) Rango de Salida °C (max) Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año
B 410 600 0.30 0.35
600 900 0.30 0.31
900 1800 0.26 0.30
E -200 0 0.10 0.11
0 600 0.07 0.08
600 1000 0.09 0.10
J -200 -100 0.12 0.13
-100 750 0.09 0.09
750 1200 0.10 0.10
K -200 -100 0.15 0.20
-100 1000 0.10 0.10
1000 1370 0.12 0.12
N -200 -100 0.20 0.25
-100 400 0.12 0.12
400 1300 0.10 0.12
R -50 50 0.30 0.40
50 300 0.28 0.32
300 1000 0.22 0.23
1000 1750 0.25 0.25
S -50 50 0.30 0.40
50 300 0.31 0.34
300 1000 0.24 0.24
1000 1750 0.22 0.23
T -200 100 0.17 0.25
-100 0 0.08 0.11
0 400 0.08 0.08

[1] Resolución: 0.01 °C. [2] Resistencia interna de fuente de salida: 10 Ω. [3] No incluye error de termopar. [4] Cuando se utiliza compensación externa, S, R, B, K, N, E, J, T cumplen con el estándar internacional de temperatura ITS-90.



TD1880 | Termorresistencia RTD – Salida (Opcional)
Tipo Rango de Salida °C (min) Rango de Salida °C (max) Exactitud (Tcal±5°C) 90 días Exactitud (Tcal±5°C) 1 año
Pt385, 100 Ω -200 0 0.05 0.05
0 300 0.08 0.08
300 850 0.12 0.12
Pt385, 200 Ω -200 250 0.04 0.04
250 630 0.10 0.15
Pt385, 500 Ω -200 -30 0.36 0.40
-30 630 0.10 0.11
Pt385, 1000 Ω -200 0 0.027 0.03
0 300 0.054 0.06
300 600 0.063 0.07
Cu50 -50 150 0.09 0.09
Cu100 -50 150 0.045 0.045

[1] Resolución: 0.001°C.



TD1880 | Especificaciones Generales
Parámetro Descripción
Consumo máximo de energía 500 VA
Tiempo de calentamiento El doble del tiempo desde el último calentamiento, hasta un máximo de 30 minutos
Temperatura de funcionamiento 0°C ~ 50°C
Temperatura de calibración 15°C ~ 35°C
Temperatura de almacenamiento -20°C ~ 50°C
Humedad de funcionamiento <80% @ 30°C, <70% @ 40°C, <40% @ 50°C
Humedad de almacenamiento <95%, sin condensación
Interfaz de comunicación RS232×1, USB×1, LAN×1
Dimensiones 440 mm (An) × 462 mm (Pr) × 206 mm (Al), excluyendo asas y pies
Peso Aprox. 24 kg



TD1880 | Información de Pedido
Función TD1880A TD1880B
Fuente estándar de voltaje AC/DC (U) ✓ ✓
Fuente estándar de corriente AC/DC (I) ✓ ✓
Resistencia DC simulada (R) ✓ ✓
Salida de potencia AC/DC (P) ✓ ✓
Salida de frecuencia de onda cuadrada (F) ✓ ✓
Capacitancia simulada (C) — ✓
Salida de TC simulada y medición de TC (TC) — ✓
Salida de RTD simulada (RTD) — ✓
