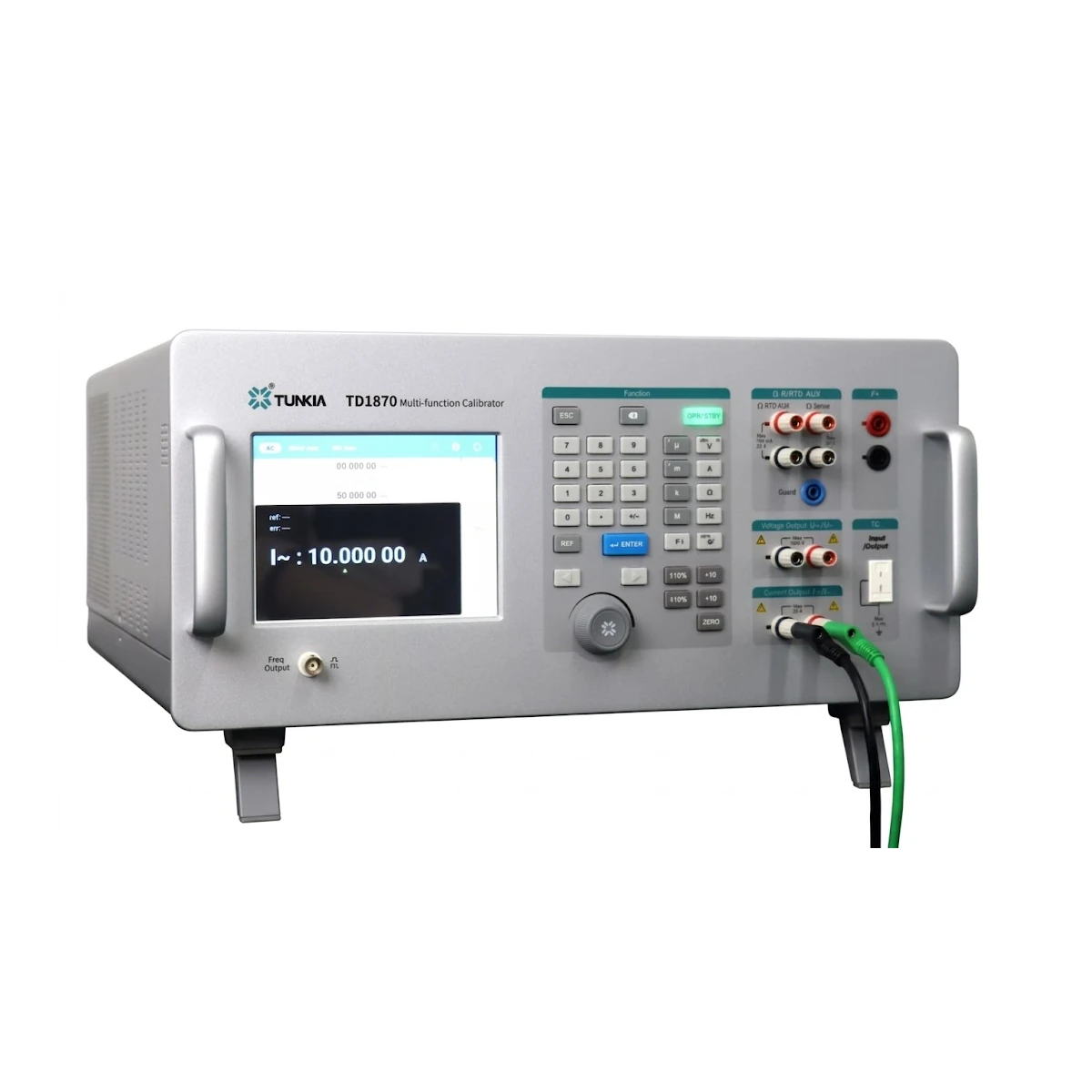

Calibrador Multifuncional de Alta Precisión TUNKIA TD1870

Características generales

El TD1870 es un calibrador multifunción de precisión de TUNKIA con fuentes de voltaje y corriente DC/AC ultraprecisas integradas. Calibra multímetros digitales de 5.5 dígitos e inferiores, medidores de potencia AC/DC, medidores de temperatura y pinzas amperimétricas. Ofrece salida de voltaje, corriente, potencia, fase, frecuencia, resistencia, termopar y RTD. Cuenta con pantalla táctil a color, teclado programable digital y protección de seguridad completa.

Más información

TD1870 | Calibrador Multifunción

  • Calibración de multímetros digitales de 5.5 dígitos e inferiores.
  • Salida de voltaje DC: ±(0~1020 V) y corriente DC: ±(0~20.5 A).
  • Salida de voltaje AC: 1mV~1020 V y corriente AC: 29μA~20.5 A.
  • Resistencia DC simulada: 0 Ω~1100 MΩ, continuamente ajustable.
  • Frecuencia de onda senoidal: 10 Hz~500 kHz.
  • Salida de potencia AC/DC con ajuste de fase U-I.
  • 8 tipos de termopar y 6 tipos de RTD (opcional).
  • Calibración de pinza amperimétrica (opcional).
Categories: , Tag: Marca:

TD1870 – Calibrador Multifunción



El TD1870 es un calibrador multifunción de amplio rango y alta precisión. Integra fuentes de voltaje y corriente DC y AC ultraprecisas, capaces de generar voltaje DC, corriente DC, potencia DC de alto rendimiento, así como voltaje AC, corriente AC, potencia AC, fase y frecuencia. Además, cuenta con funciones de simulación de resistencia, simulación de termopar y RTD, y salida de impulsos. Está diseñado específicamente para calibrar multímetros digitales de 5½ dígitos e inferiores y otros instrumentos de medición eléctrica de precisión.

TD1870 Características
Marca: TUNKIA. Modelo: TD1870 (versiones TD1870A y TD1870B).
Salida de voltaje DC: ± (0 ~ 1020 V). Salida de corriente DC: ± (0 ~ 20.5 A).
Salida de voltaje AC: 1 mV ~ 1020 V. Salida de corriente AC: 29 μA ~ 20.5 A.
Frecuencia de onda senoidal: 10 Hz ~ 500 kHz. Resistencia DC simulada: 0 Ω ~ 1100 MΩ, continuamente ajustable.
Salida de frecuencia de onda cuadrada de 2 MHz. Salida de ajuste de fase U-I.
Salida de potencia AC/DC. 8 tipos de fuente y medición de termopar (opcional).
6 salidas de RTD (opcional). Múltiples modos de salida de valor de rango.
Calibración de pinza amperimétrica (opcional). Pantalla táctil a color LCD.

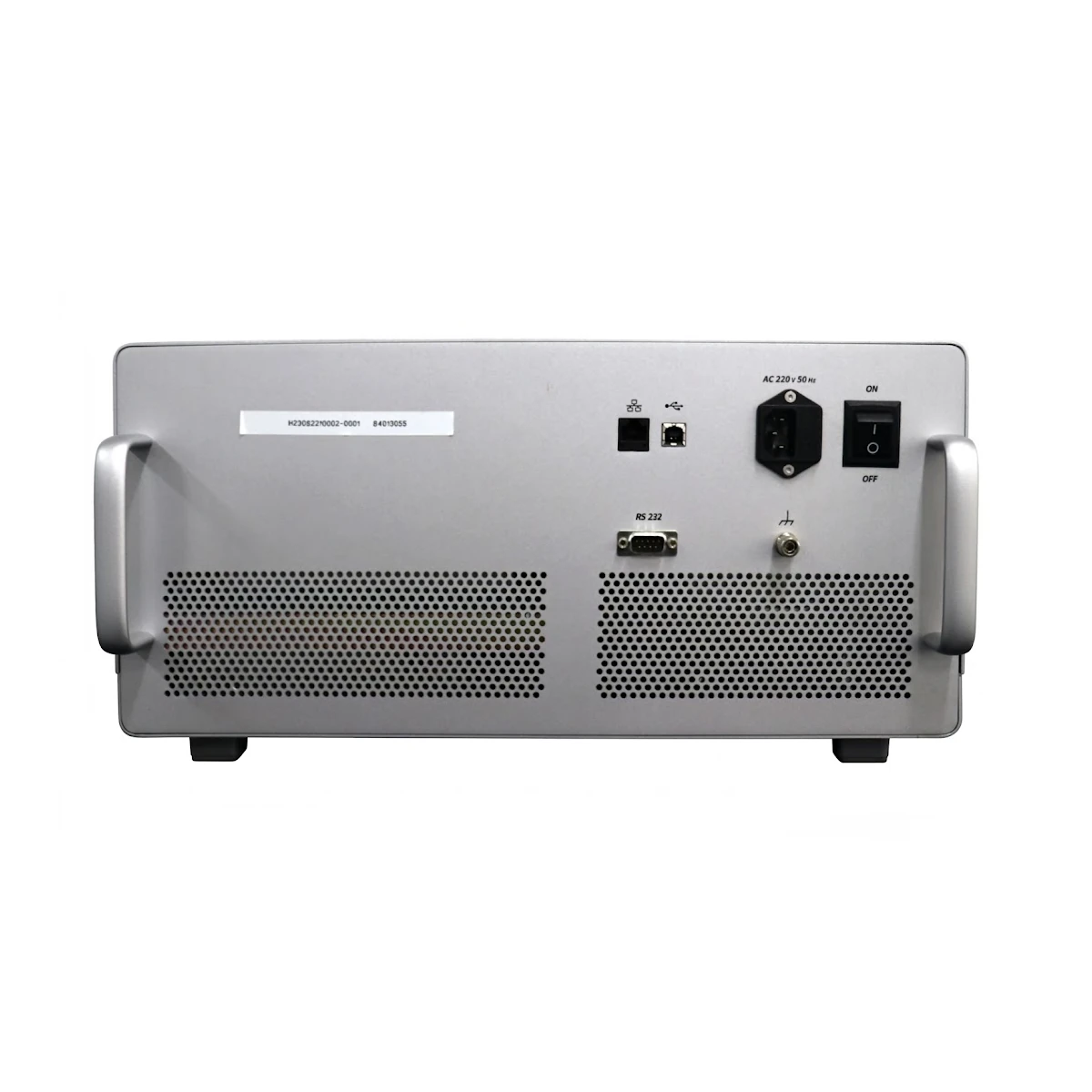

Interfaz de comunicación: RS232×1, USB×1, LAN×1. Dimensiones: 444 mm (An) × 510 mm (Pr) × 205 mm (Al), excluyendo asas y pies.
Peso: aprox. 24 kg. Consumo máximo de energía: 500 VA.

Especificaciones técnicas

TD1870 | Salida de Voltaje DC
Rango Rango de Salida Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Estabilidad (Tcal±1°C) 24 horas Resolución Carga Máx. [Resistencia Interna de Fuente]
300 mV 0~330.0000 mV 50 + 3 60 + 3 5 + 1 100 nV [60 Ω]
3 V 0~3.300000 V 40 + 5 50 + 5 4 + 3 1 μV 20 mA
30 V 0~33.00000 V 40 + 50 50 + 50 4 + 30 10 μV 15 mA
300 V 30.0000 V~330.0000 V 45 + 500 55 + 500 4.5 + 300 100 μV 10 mA
1000 V 100.000 V~1020.000 V 45 + 1500 55 + 1500 4.5 + 900 1 mV 10 mA

• Cambio de rango manual o automático. • Protección contra cortocircuito y sobrecarga.



TD1870 | Salida de Corriente DC
Rango Rango de Salida Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Resolución Voltaje de Cumplimiento (V) Carga Inductiva Máx.
300 μA 0~330.000 μA 112 + 0.02 140 + 0.02 1 nA 11 V 400 μH
3 mA 0~3.30000 mA 72 + 0.04 90 + 0.04 10 nA 11 V 400 μH
30 mA 0~33.0000 mA 72 + 0.25 90 + 0.25 100 nA 9 V 400 μH
300 mA 0~330.000 mA 72 + 2.5 90 + 2.5 1 μA 7 V 400 μH
1 A 0~1.10000 A 200 + 44 250 + 40 10 μA 6 V 400 μH
3 A 1.00000 A~3.30000 A 240 + 44 300 + 40 10 μA 6 V 400 μH
20 A 3.0000 A~20.5000 A 480 + 500 600 + 500 100 μA 4 V 400 μH

• Cambio de rango manual o automático. • Protección contra circuito abierto y sobrecarga. • Soporta salida continua y a largo plazo de corriente en rango completo.



TD1870 | Resistencia DC Simulada
Rango Rango de Salida Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Resolución Corriente Permitida
10 Ω 0 Ω~11.00000 Ω 80 + 0.01 100 + 0.01 10 μΩ 1 mA~150 mA
30 Ω 10.00000 Ω~33.00000 Ω 80 + 0.015 100 + 0.015 10 μΩ 1 mA~150 mA
100 Ω 30.0000 Ω~110.0000 Ω 64 + 0.015 80 + 0.015 100 μΩ 1 mA~80 mA
300 Ω 100.0000 Ω~330.0000 Ω 64 + 0.02 80 + 0.02 100 μΩ 1 mA~40 mA
1 kΩ 0.300000 kΩ~1.100000 kΩ 64 + 0.02 80 + 0.02 1 mΩ 1 mA~20 mA
3 kΩ 1.000000 kΩ~3.300000 kΩ 64 + 0.2 80 + 0.2 1 mΩ 0.1 mA~6 mA
10 kΩ 3.00000 kΩ~11.00000 kΩ 64 + 0.1 80 + 0.1 10 mΩ 0.1 mA~2 mA
30 kΩ 10.00000 kΩ~33.00000 kΩ 64 + 1 80 + 1 10 mΩ 10 μA~0.6 mA
100 kΩ 30.0000 kΩ~110.0000 kΩ 80 + 1 100 + 1 100 mΩ 10 μA~0.2 mA
300 kΩ 100.0000 kΩ~330.0000 kΩ 80 + 10 100 + 10 100 mΩ 1 μA~60 μA
1 MΩ 0.300000 MΩ~1.100000 MΩ 104 + 10 130 + 10 1 Ω 1 μA~20 μA
3 MΩ 1.000000 MΩ~3.300000 MΩ 104 + 150 130 + 150 1 Ω 0.25 μA~6 μA
10 MΩ 3.00000 MΩ~11.00000 MΩ 400 + 250 500 + 250 10 Ω 0.25 μA~2 μA
30 MΩ 10.00000 MΩ~33.00000 MΩ 650 + 2500 800 + 2500 10 Ω 25 nA~600 nA
100 MΩ 30.0000 MΩ~110.0000 MΩ 3600 + 3000 4500 + 3000 100 Ω 25 nA~200 nA
300 MΩ 100.0000 MΩ~330.0000 MΩ 3600 + 100000 4500 + 100000 100 Ω 2.5 nA~60 nA
1 GΩ 300.000 MΩ~1100.000 MΩ 11000 + 480000 14000 + 480000 1 kΩ 1 nA~20 nA

• Salida continuamente ajustable. • Cambio de rango manual o automático. • Protección contra sobrecorriente y conexión inversa.



TD1870 | Salida de Voltaje AC
Rango Rango de Salida Frecuencia (Hz) Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Resolución Carga Máx. [Resistencia Interna de Fuente]
30 mV 1.0000 mV~33.0000 mV 10≤F≤45 0.10 + 20 0.12 + 20 100 nV [10 Ω]
45<F≤10k 0.08 + 20 0.10 + 20
10k<F≤20k 0.12 + 20 0.15 + 20
20k<F≤50k 0.16 + 20 0.20 + 20
50k<F≤100k 0.30 + 33 0.35 + 33
100k<F≤500k 0.72 + 60 0.90 + 60
300 mV 30.000 mV~330.000 mV 10≤F≤45 0.04 + 18 0.05 + 18 1 μV [60 Ω]
45<F≤10k 0.024 + 18 0.03 + 18
10k<F≤20k 0.048 + 18 0.06 + 18
20k<F≤50k 0.064 + 30 0.08 + 40
50k<F≤100k 0.12 + 120 0.15 + 120
100k<F≤500k 0.28 + 300 0.35 + 300
3 V 0.30000 V~3.30000 V 10≤F≤45 0.04 + 55 0.05 + 55 10 μV 20 mA
45<F≤10k 0.016 + 55 0.02 + 55
10k<F≤20k 0.048 + 55 0.06 + 55
20k<F≤50k 0.064 + 55 0.08 + 55
50k<F≤100k 0.12 + 180 0.15 + 180
100k<F≤500k 0.32 + 800 0.40 + 800
30 V 3.0000 V~33.0000 V 10≤F≤45 0.04 + 750 0.05 + 750 100 μV 15 mA
45<F≤10k 0.024 + 550 0.03 + 550
10k<F≤20k 0.048 + 550 0.06 + 550
20k<F≤50k 0.064 + 550 0.08 + 550
50k<F≤100k 0.16 + 1800 0.20 + 1800



TD1870 | Salida de Corriente AC
Rango Rango de Salida Frecuencia (Hz) Exactitud (k=2) (Tcal±5°C) 90 días Exactitud (k=2) (Tcal±5°C) 1 año Resolución Voltaje de Cumplimiento (rms) Carga Inductiva Máx.
300 μA 29.000 μA~330.000 μA 10≤F≤20 0.128 + 0.1 0.16 + 0.1 1 nA 7 V 200 μH
20<F≤45 0.096 + 0.1 0.12 + 0.1
45<F≤1k 0.064 + 0.1 0.08 + 0.1
1k<F≤5k 0.128 + 0.1 0.16 + 0.1
5k<F≤10k 0.24 + 0.2 0.3 + 0.2
10k<F≤30k 0.96 + 0.4 1.2 + 0.4
3 mA 0.30000 mA~3.30000 mA 10≤F≤20 0.128 + 0.1 0.16 + 0.1 10 nA 7 V 200 μH
20<F≤45 0.096 + 0.1 0.12 + 0.1
45<F≤1k 0.064 + 0.1 0.08 + 0.1
1k<F≤5k 0.128 + 0.2 0.16 + 0.2
5k<F≤10k 0.24 + 0.3 0.3 + 0.3
10k<F≤30k 0.96 + 0.5 1.2 + 0.5
30 mA 3.0000 mA~33.0000 mA 10≤F≤20 0.096 + 2 0.12 + 2 100 nA 7 V 50 μH
20<F≤45 0.064 + 2 0.08 + 2
45<F≤1k 0.032 + 2 0.04 + 2
1k<F≤5k 0.064 + 2 0.06 + 2
5k<F≤10k 0.08 + 3 0.1 + 3
10k<F≤30k 0.24 + 4 0.3 + 4



TD1870 | Frecuencia de Onda Senoidal
Rango Resolución Exactitud (k=2) (Tcal±5°C)
10.00000 Hz ≤ F ≤ 99.99999 Hz 10 μHz ±0.005%
100.0000 Hz ≤ F ≤ 999.9999 Hz 0.1 mHz ±0.005%
1.000000 kHz ≤ F ≤ 9.999999 kHz 1 mHz ±0.005%
10.00000 kHz ≤ F ≤ 99.99999 kHz 10 mHz ±0.005%
100.0000 kHz ≤ F ≤ 500.0000 kHz 0.1 Hz ±0.005%



TD1870 | Fase y Factor de Potencia
Fase Exactitud (k=2) (Tcal±5°C) 10~65Hz Exactitud (k=2) (Tcal±5°C) 65~500Hz Exactitud (k=2) (Tcal±5°C) 500~1kHz Exactitud (k=2) (Tcal±5°C) 1k~5kHz Exactitud (k=2) (Tcal±5°C) 5k~10kHz Exactitud (k=2) (Tcal±5°C) 10k~30kHz
Φ 0.15° 0.8° 1.5° 5° 8° 12°

[1] Resolución de fase: 0.001°. [2] Resolución de factor de potencia: 0.000 01. [3] Fórmula de cálculo de precisión de potencia para otros factores de potencia: fórmula 1.



TD1870 | Salida de Potencia AC/DC
Frecuencia (Hz) Rango de Voltaje (U) Rango de Corriente (I) Rango de Fase (Φ) Rango de Factor de Potencia [2] (λ)
DC 0~±1020 V 0~±20.5 A — —
10~45 30 mV~33 V 3 mA~3.3 A 0.000°~359.999° -1~0~1
45~1k 30 mV~1020 V 3 mA~20.5 A 0.000°~359.999° -1~0~1
1k~5k 3 V~1020 V 30 mA~3.3 A 0.000°~359.999° -1~0~1
5k~10k 3 V~1020 V 30 mA~3.3 A 0.000°~359.999° -1~0~1
10k~30k 3 V~330 V 30 mA~330 mA 0.000°~359.999° -1~0~1



TD1870 | Salida de Frecuencia de Pulso
Rango [1] Resolución Exactitud (k=2) (Tcal±5°C) ppm*RD + μHz Shake
1.000 00 Hz ≤ F ≤ 9.999 99 Hz 10 μHz 20 + 20 <20 ns
10.000 0 Hz ≤ F ≤ 99.999 9 Hz 0.1 mHz
100.000 Hz ≤ F ≤ 999.999 Hz 1 mHz
1.000 00 kHz ≤ F ≤ 9.999 99 kHz 10 mHz
10.000 0 kHz ≤ F ≤ 99.999 9 kHz 0.1 Hz
100.000 kHz ≤ F ≤ 999.999 kHz 1 Hz
1.000 00 MHz ≤ F ≤ 2.000 00 MHz 10 Hz

[1] El tipo de salida es nivel TTL.



TD1870 | Termopar – Salida y Medición (Opcional)
Tipo Rango °C (min) Rango °C (max) Incertidumbre (k=2) (Tcal±5°C) 90 días Incertidumbre (k=2) (Tcal±5°C) 1 año
B 410 600 0.30 0.35
600 900 0.30 0.32
900 1800 0.28 0.31
E -200 0 0.10 0.11
0 600 0.07 0.09
600 1000 0.09 0.10
J -200 -100 0.12 0.13
-100 750 0.09 0.10
750 1200 0.10 0.11
K -200 -100 0.15 0.20
-100 1000 0.10 0.11
1000 1370 0.12 0.13
N -200 -100 0.20 0.25
-100 400 0.12 0.13
400 1300 0.10 0.12
R -50 50 0.30 0.40
50 300 0.28 0.32
300 1000 0.22 0.23
1000 1750 0.25 0.26
S -50 50 0.30 0.40
50 300 0.31 0.34
300 1000 0.24 0.25
1000 1750 0.22 0.23
T -200 100 0.17 0.25
-100 0 0.08 0.11
0 400 0.08 0.09

[1] Resolución: 0.01 °C. [2] Resistencia interna de fuente de salida: 10 Ω. [3] No incluye error de termopar. [4] Cuando se utiliza compensación externa, S, R, B, K, N, E, J, T cumplen con la escala internacional de temperatura ITS-90.



TD1870 | RTD – Salida (Opcional)
Tipo Rango °C (min) Rango °C (max) Incertidumbre (k=2) (Tcal±5°C) 90 días Incertidumbre (k=2) (Tcal±5°C) 1 año
Pt385, 100 Ω -200 0 0.05 0.05
0 300 0.08 0.08
300 850 0.12 0.12
Pt385, 200 Ω -200 250 0.04 0.04
250 630 0.10 0.15
Pt385, 500 Ω -200 -30 0.36 0.40
-30 630 0.10 0.11
Pt385, 1000 Ω -200 0 0.027 0.03
0 300 0.054 0.06
300 600 0.063 0.07
Cu50 -50 150 0.09 0.10
Cu100 -50 150 0.045 0.05

[1] Resolución: 0.001 °C.



TD1870 | Especificaciones Generales
Parámetro Descripción
Consumo máximo de energía 500 VA
Tiempo de calentamiento El doble del tiempo desde el último calentamiento, hasta un máximo de 30 minutos
Temperatura de funcionamiento 0°C ~ 50°C
Temperatura de calibración 15°C ~ 35°C
Temperatura de almacenamiento -20°C ~ 70°C
Humedad de funcionamiento <80% @ 30°C, <70% @ 40°C, <40% @ 50°C
Humedad de almacenamiento <95%, sin condensación
Interfaz de comunicación RS232×1, USB×1, LAN×1
Dimensiones 444 mm (An) × 510 mm (Pr) × 205 mm (Al), excluyendo asas y pies



TD1870 | Información de Pedido
Función TD1870A TD1870B
Fuente de voltaje AC/DC (U) ✓ ✓
Fuente de corriente AC/DC (I) ✓ ✓
Resistencia DC simulada (R) ✓ ✓
Salida de potencia AC/DC (P) ✓ ✓
Salida de frecuencia de onda cuadrada (F) ✓ ✓
Salida de TC simulada y medición de TC (TC) — ✓
Salida de RTD simulada (RTD) — ✓

Archivos

PDF Folleto TD1870
