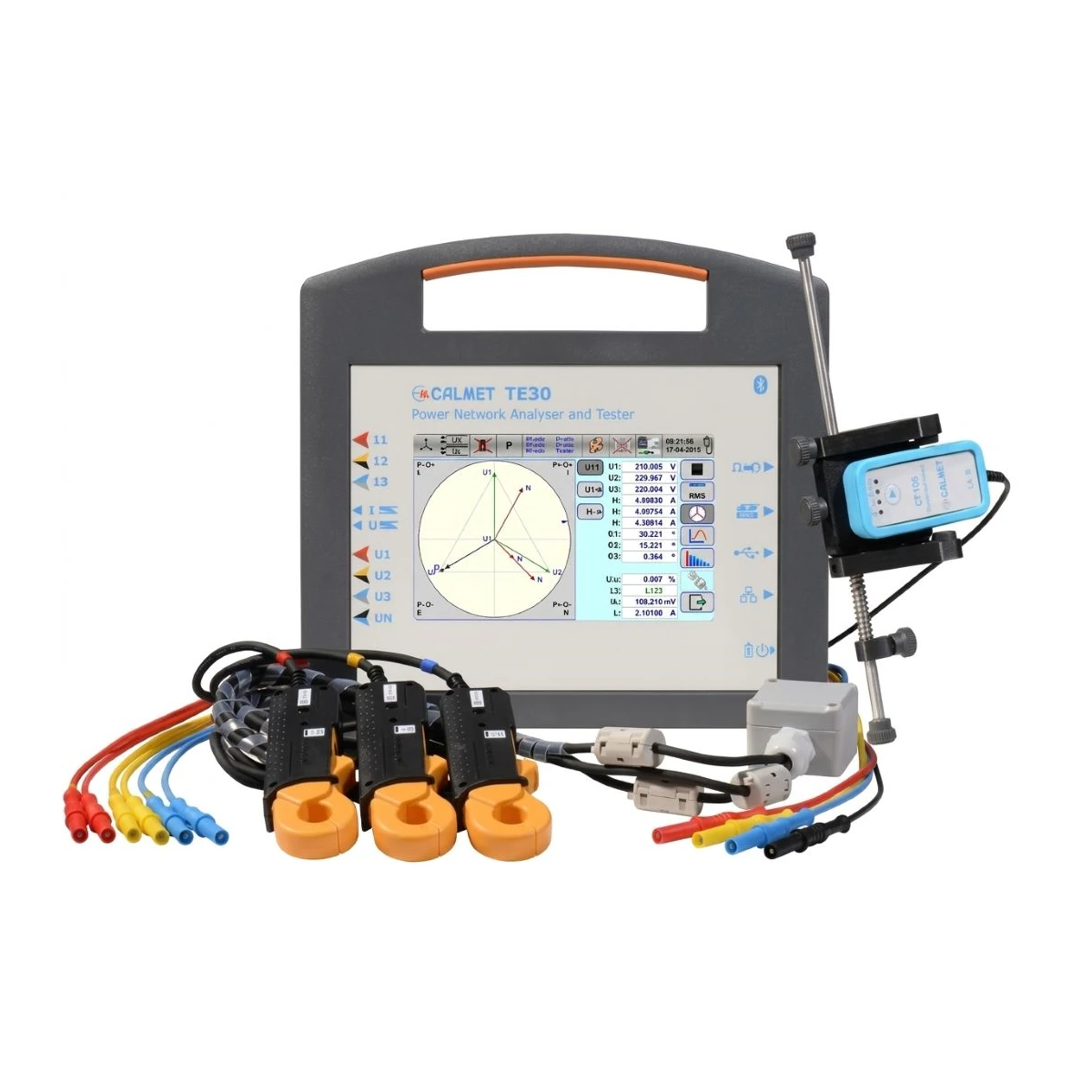

Calmet TE30 – Analizador de Red Trifásica y Verificador de Medidores de Electricidad y Transformadores de Instrumentación
El Calmet TE30 es un analizador de calidad de la energía y estándar de trabajo trifásico portátil de clase 0.05% o 0.1%. Se utiliza también como un testador trifásico de transductores de corriente y analizador de los parámetros de la red energética. Permite la comprobación de los contadores de energía en un objeto o en laboratorio.
El Analizador y Verificador Calmet TE30 se utiliza para:
-
Verificación del cableado de la red eléctrica con medición y registro de parámetros de la red.
-
Calibración y prueba de medidores de electricidad y transformadores de instrumentación (CT – Transformadores de Corriente y PT – Transformadores de Potencial) directamente en sitio: medidores de electricidad según EN 50470, IEC 62052 e IEC 62053 con precisión relativa a la referencia interna incluyendo medición de error de medidor, error de contador y error de medidor de potencia máxima; transformadores de instrumentación según EN 60044 incluyendo error de relación CT/PT y error de fase, así como carga CT/PT simultáneamente en tres fases.
-
Medición, registro y análisis de calidad de energía.
Especificaciones técnicas
Calmet TE30 | Especificaciones del Analizador de Red
| Parámetro |
Rango |
Error clase 0.05 |
Error clase 0.1 |
| Voltaje (Directo) |
0.05…600V |
±0.05% |
±0.1% |
| Voltaje (VoltLiteWire 40kV) |
0.1…40kV |
±0.1%±Em |
| Corriente (Directo) |
0.01…12A / 0.001…0.01A |
±0.05% / ±0.05%* |
±0.1% / ±0.1%* |
| Corriente (Pinzas CT10AC) |
0.1…12A / 0.003…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT100AC) |
0.1…120A / 0.01…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT1000AC) |
10…1200A / 0.3…10A |
±0.2% / ±0.2%* |
| Corriente (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A |
±0.1%±Em |
| Corriente (AmpLiteWire 2000A) |
1…2000A |
±0.1%±Em |
| Potencia y energía (Directo) |
0.01…12A / 10…600V / 0.001…0.01A / 10…600V |
±0.05% / ±0.05%* |
±0.1% / ±0.1%* |
| Frecuencia |
40…70Hz |
±0.01Hz |
| Desplazamiento de fase (Directo) |
-180…+180° |
±0.02° |
±0.04° |
| Desplazamiento de fase (Pinzas) |
-180…+180° |
±0.1° |
| Factor de potencia cos y sin |
0…±1 |
±0.001 |
| Coeficiente de temperatura (Directo) |
-10…+50°C |
0.005% por 1°C |
| Estabilidad temporal (Directo) |
– |
Corto plazo [1h] = 0.01%, largo plazo [1 año] = 0.03% |
Calmet TE30 | Especificaciones de Calidad de Energía (Opción REC)
| Parámetro |
Rango |
Límites de error |
| Armónicos en voltajes, corrientes, potencias P y Q (amplitud) |
0…100% de entrada 1ro…63ro |
±0.1% |
| Armónicos (fase) |
-180…+180° |
±0.5° |
| Distorsión armónica total THD en voltajes y corrientes |
0…100% de entrada 1ro…63ro |
±0.1% |
| Distorsión interarmónica total TID en voltajes y corrientes |
0…15% de entrada 40…3200Hz |
±0.2% |
| Voltaje de señal |
0…15% de entrada 40…3200Hz |
±5% |
| Flicker Pst y Plt (opción) |
0…40, 0.000833…33.33Hz |
±5% |
| Asimetría de voltaje |
0…100% |
±2% |
Calmet TE30 | Pruebas de Medidores y Transformadores
| Parámetro |
Rango |
Resolución |
Precisión |
| Entrada de Impulsos (medidor, cabezal fotoeléctrico o medidor de referencia) |
0…2V/4…30V, 0.0001Hz…210kHz |
0.0001% |
0.001%@t≥1s |
| Salida de Impulsos (colector abierto) |
28V/100mA, 0.0001Hz…210kHz |
0.0001% |
0.001% |
| Carga CT (Directo) |
0.01…12A / 1…10V |
– |
±0.2% |
| Carga PT (Directo) |
0.01…12A / 10…600V |
– |
±0.1% |
| Relación CT (Pinzas CT100AC) |
0.2…120A |
– |
±0.2% |
| Relación CT (Pinzas CT1000AC) |
10…1200A |
– |
±0.2% |
| Relación CT (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A |
– |
±0.1%±Em |
| Relación CT (AmpLiteWire 2000A) |
1…2000A |
– |
±0.1%±Em |
| Relación PT (VoltLiteWire 40kV) |
0.5…40kV |
– |
±0.1%±Em |
Calmet TE30 | Parámetros Generales y Equipamiento
| Parámetro |
Descripción |
| Peso y dimensiones |
2 kg (con batería interna) y (270x245x90) mm |
| Alimentación |
50…450V / 47…63Hz / 15VA o baterías reemplazables Ni-MH 5xAA 1.2V / 2600mAh / 2h |
| Seguridad |
IEC 61010-1 y 300V CAT III |
| Grado de protección |
IP67 |
| Temperatura de operación/almacenamiento |
-10…+50°C / -20…+60°C |
| Humedad relativa de operación/almacenamiento |
<90% @ +0…+30°C y <75% @ +30…+50°C / <95% @ 0…+50°C |
| Equipamiento estándar |
Analizador Calmet TE30 clase 0.05 o 0.1 con función Básica, cable de alimentación, fusible T500mA 250V (2pcs), tarjeta SD 8GB, manual de operación, tarjeta de garantía, certificado de calibración |
| Opcionales |
Calmet TE30 PC Soft, pinzas CT10AC/CT100AC/CT1000AC, función REC, extensión AD100EXT, pinzas flexibles FCT3000AC.B, cables EA34, accesorios EA20, sensores AmpLiteWire 2000A, cabezal fotoeléctrico CF106H, sensores VoltLiteWire 40kV, impresora térmica DR200D, baterías recargables NiMH, maletas ET30/ET31/ET32, set de opción Calmet TE30 01 |
