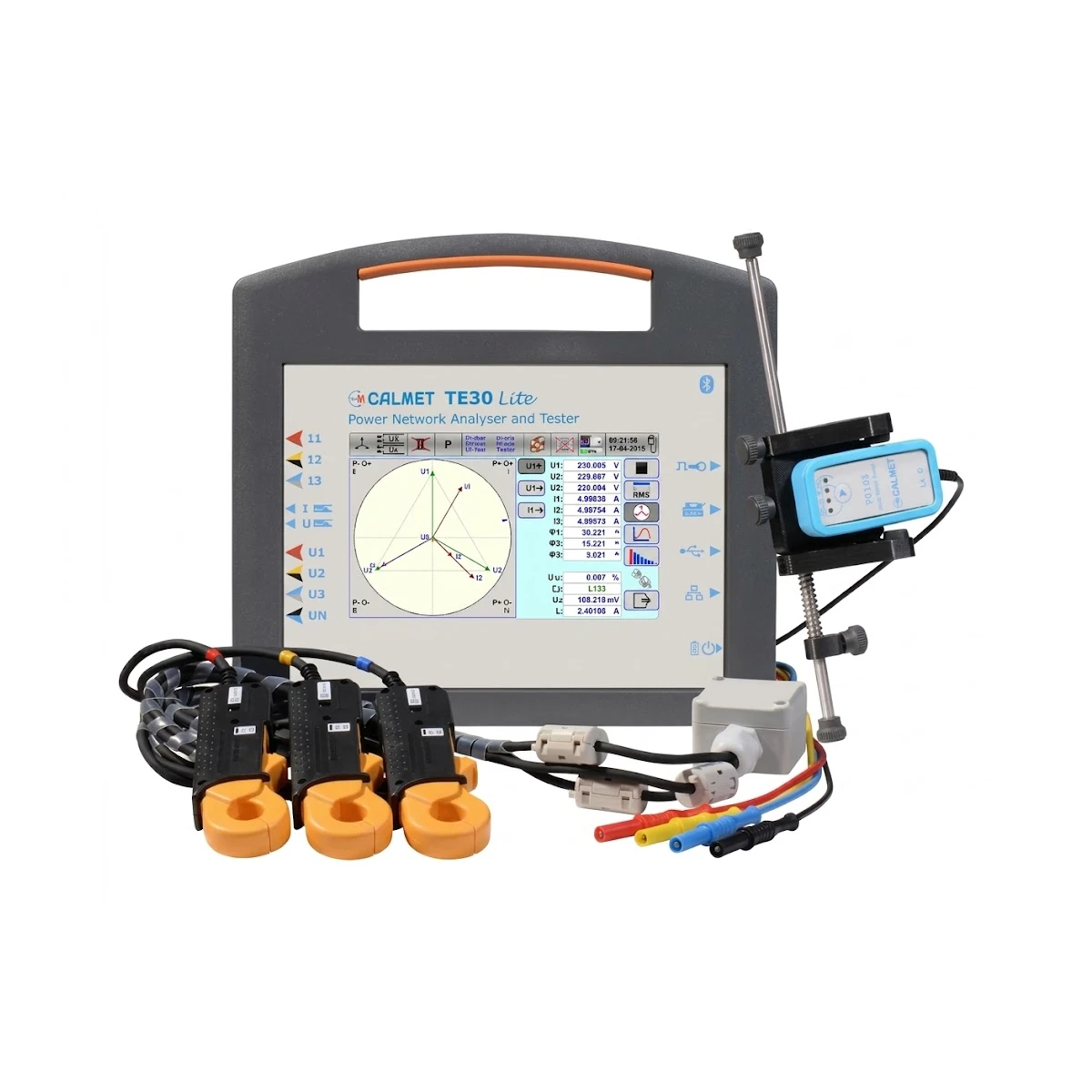

Calmet TE30 Lite – Analizador de Red Trifásica y Verificador de Medidores de Electricidad y Transformadores de Instrumentación
El Calmet TE30 Lite Analyzer and Tester se utiliza para:
-
Verificación del cableado de la red eléctrica con medición y registro de parámetros de la red.
-
Calibración y prueba de medidores de electricidad y transformadores de instrumentación (CT – Transformadores de Corriente y PT – Transformadores de Potencial) directamente en sitio: medidores de electricidad según EN 50470, IEC 62052 e IEC 62053 con precisión relativa a la referencia interna incluyendo medición de error del medidor, error de contador y error de medidor de potencia máxima; transformadores de instrumentación según EN 60044 incluyendo error de relación CT/PT y error de fase, así como carga CT/PT simultáneamente en tres fases.
-
Medición, registro y análisis de calidad de energía.
Especificaciones técnicas
Calmet TE30 Lite | Especificaciones del Analizador de Red
| Parámetro |
Rango |
Límites de error clase 0.2 |
| Voltaje (Directo) |
0.05…600V |
±0.1% |
| Voltaje (VoltLiteWire 40kV) |
0.1…40kV |
±0.1%±Em |
| Corriente (Pinzas CT100AC.B) |
0.1…120A / 0.01…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT1000AC.B) |
10…1000A / 0.3…10A |
±0.2% / ±0.2%* |
| Corriente (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A |
±0.1%±Em |
| Corriente (AmpLiteWire 2000A) |
1…2000A |
±0.1%±Em |
| Potencia y energía (Pinzas CT100AC.B) |
0.1…120A / 10…600V / 0.01…0.1A / 10…600V |
±0.2% / ±0.2%* |
| Potencia y energía (Pinzas CT1000AC.B) |
10…1000A / 10…600V / 1…10A / 10…600V |
±0.2% / ±0.2%* |
| Potencia y energía (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A / 10…600V |
±0.1%±Em |
| Potencia y energía (VoltLiteWire 40kV + AmpLiteWire 2000A) |
1…2000A / 0.5…40kV |
±0.1%±Em |
| Frecuencia |
40…70Hz |
±0.01Hz |
| Desplazamiento de fase (Pinzas) |
-180…+180° |
±0.1° |
| Factor de potencia cos y sin |
0…±1 |
±0.001 |
| Coeficiente de temperatura |
-10…+50°C |
0.02% por 1°C |
| Estabilidad temporal |
– |
Corto plazo [1h] = 0.05%, largo plazo [1 año] = 0.1% |
Calmet TE30 Lite | Pruebas de Medidores y Transformadores
| Parámetro |
Rango |
Resolución |
| Entrada de Impulsos (medidor, cabezal fotoeléctrico o medidor de referencia) |
0…2V/4…30V, 0.000001Hz…200kHz |
0.0001%@t≥1s |
| Salida de Impulsos (colector abierto) |
28V/100mA, 0.0001Hz…210kHz |
– |
| Carga CT (Pinzas CT100AC.B) |
0.01…12A / 1…10V |
±0.3% |
| Carga PT (Pinzas CT100AC.B) |
0.01…12A / 10…600V |
±0.3% |
| Relación CT (Pinzas CT100AC.B) |
0.2…120A / 0.01…12A |
±0.4% |
| Relación CT (Pinzas CT1000AC.B) |
10…1000A / 0.01…12A |
±0.4% |
| Relación CT (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A / 0.01…12A |
±0.3%±Em |
| Relación CT (AmpLiteWire 2000A) |
1…2000A / 0.01…12A |
±0.3%±Em |
| Relación PT (VoltLiteWire 40kV) |
0.5…40kV / 10…600V |
±0.2%±Em |
Calmet TE30 Lite | Especificaciones de Calidad de Energía (Opción REC)
| Parámetro |
Rango |
Límites de error |
| Armónicos en voltajes (amplitud) |
0…100% de entrada 1ro…63ro |
±0.1% |
| Armónicos en voltajes (fase) |
-180…+180° |
±0.5° |
| Armónicos en corrientes, potencias P y Q (amplitud) |
0…100% de entrada 1ro…63ro |
±0.2% |
| Armónicos en corrientes, potencias P y Q (fase) |
-180…+180° |
±0.5° |
| Distorsión armónica total THD en voltajes |
0…100% de entrada 1ro…63ro |
±0.1% |
| Distorsión armónica total THD en corrientes |
0…100% de entrada 1ro…63ro |
±0.2% |
| Distorsión interarmónica total TID en voltajes y corrientes |
0…15% de entrada 40…3200Hz |
±0.2% |
| Voltaje de señal |
0…15% de entrada 40…3200Hz |
±5% |
| Flicker Pst y Plt (opción) |
0…40, 0.000833…33.33Hz |
±5% |
| Asimetría de voltaje |
0…100% |
±2% |
Calmet TE30 Lite | Parámetros Generales y Equipamiento
| Parámetro |
Descripción |
| Peso y dimensiones |
1.6 kg y (270x245x90) mm |
| Alimentación estándar |
85…265V / 47…63Hz / 8VA o DC 5…12V/1.5A |
| Alimentación extendida |
50…450V / 47…63Hz / 10VA protegida a 500V |
| Seguridad |
IEC 61010-1 y 300V CAT III |
| Grado de protección |
IP40 |
| Temperatura de operación/almacenamiento |
-10…+50°C / -20…+60°C |
| Humedad relativa de operación/almacenamiento |
<95% @ +0…+25°C y <75% @ +25…+50°C / <95% @ 0…+50°C |
| Equipamiento estándar |
Analizador Calmet TE30 Lite clase 0.2 con función Básica, fuente de alimentación con cable, tarjeta SD 8GB, manual de operación, tarjeta de garantía, certificado de calibración |
| Opcionales |
Calmet TE30 PC Soft, cables EA35, función TT, extensión AD100EXT, función REC, pinzas CT100AC, accesorios EA23, pinzas CT1000AC.B, cabezal fotoeléctrico CF106H, pinzas flexibles FCT3000AC.B, impresora térmica DR200D, sensores AmpLiteWire 2000A, maletas ET30/ET31/ET32, sensores VoltLiteWire 40kV |
