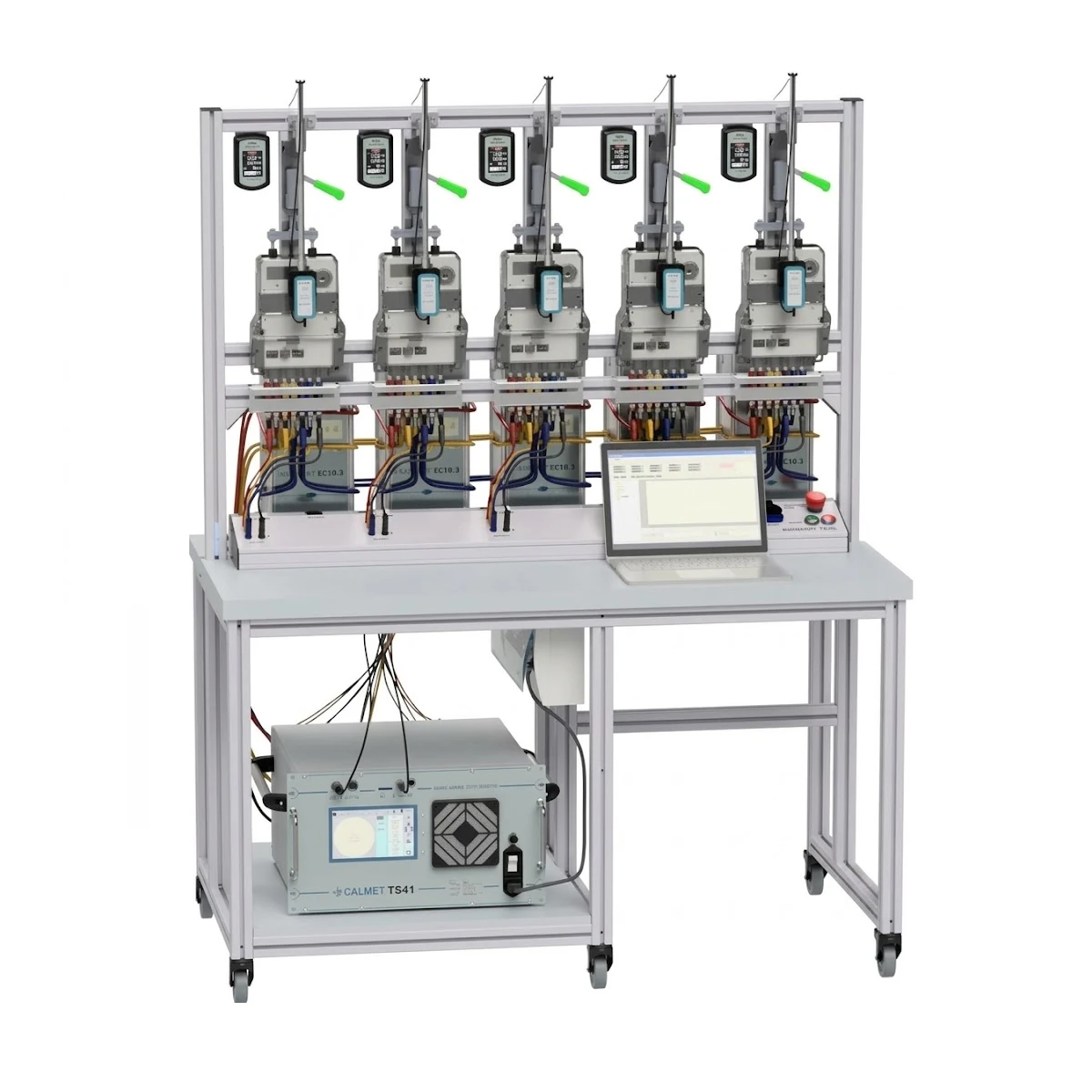

Calmet TB51 – Banco de Pruebas Trifásico Estacionario para Medidores
El Calmet TB51 Test Bench es un sistema de prueba de medidores totalmente automático que se utiliza para probar y calibrar simultáneamente hasta cinco medidores de electricidad. El Calmet TB51 es una solución moderna para clientes como empresas de servicios públicos, fabricantes de medidores y laboratorios de prueba de medidores.
El Calmet TB51 está diseñado para probar todo tipo de medidores de electricidad:
-
Monofásicos y trifásicos en modo de medición 2W, 4WY, 3WΔ.
-
Electromecánicos y electrónicos, con y sin enlaces I-P cerrados, medidores prepago.
-
Energía activa, reactiva y aparente: P, P+, P-, PH1, PH1+, PH1-, Q, Q+, Q-, QH1, QH1+, QH1-, S, S+, S-, SH1, SH1+, SH1-.
El Calmet TB51 realiza las siguientes pruebas de medidores de electricidad según lo requerido por los estándares internacionales: prueba de precisión (error básico), repetibilidad, registro, constante del medidor, corriente de arranque, funcionamiento sin carga, la influencia del voltaje, frecuencia, secuencia de fases invertida, autocalentamiento y distorsión armónica de corrientes y voltajes.
Especificaciones técnicas
Calmet TB51 | Especificaciones del Estándar de Referencia
| Parámetro |
Rango |
Precisión clase 0.02 |
Precisión clase 0.04 |
| Voltaje |
10…600V |
±0.02% |
±0.04% |
| Corriente |
0.01…120A / 0.001…0.01A |
±0.02% / ±0.02%* |
±0.04% / ±0.04%* |
| Potencia y energía |
0.01…120A / 10…600V / 0.001…0.01A / 10…600V |
±0.02% / ±0.02%* |
±0.04% / ±0.04%* |
| Frecuencia |
40…70Hz |
±0.01Hz |
| Ángulo de fase |
-180…+180° |
±0.01° |
±0.02° |
| Factor de potencia cos y sin |
0…±1 |
±0.001 |
| Coeficiente de temperatura voltaje y corriente |
-10…+50°C |
0.001% por 1°C |
| Estabilidad de potencia a corto plazo [1h] |
– |
±0.005% |
±0.010% |
| Estabilidad de potencia a largo plazo [1 año] |
– |
±0.010% |
±0.025% |
| Coeficiente de temperatura de potencia por 1°C |
– |
±0.001% |
±0.002% |
Calmet TB51 | Especificaciones de la Fuente de Alimentación Trifásica
| Parámetro |
Rango |
Ajustes span |
Resolución |
Carga máxima |
| Voltaje U – 150V |
20…150V |
0.001V |
0.001V |
3 x 150 VA |
| Voltaje U – 300V |
150…300V |
0.01V |
0.01V |
3 x 150 VA |
| Voltaje U – 600V |
300…600V |
0.01V |
0.01V |
3 x 150 VA |
| Corriente I – 0.12A |
0.02…0.12A / 0.01…0.02 |
0.00001A |
0.00001A |
3 x 0.6 VA |
| Corriente I – 1A |
0.12A…1A |
0.00001A |
0.00001A |
3 x 30 VA |
| Corriente I – 12A |
1…12A |
0.0001A |
0.0001A |
3 x 168 VA |
| Corriente I – 120A |
12…120A |
0.001A |
0.001A |
3 x 300 VA |
| Frecuencia f |
45…65Hz |
0.001Hz |
0.001Hz |
– |
| Desplazamiento de fase |
-180°…+180° |
0.001° |
0.001° |
– |
Calmet TB51 | Estabilidad, Armónicos y Señales Especiales
| Parámetro |
Descripción |
| Estabilidad de voltaje (T=5s, N=24) |
±0.01% / 2min |
| Estabilidad de voltaje (T=150s, N=24) |
±0.002% / h |
| Factor de distorsión de voltaje |
< 0.5% |
| Estabilidad de corriente (T=5s, N=24) |
±0.03% / 2min |
| Estabilidad de corriente (T=150s, N=24) |
±0.005% / h |
| Factor de distorsión de corriente |
< 0.5% |
| Estabilidad del ángulo de fase (T=150s, N=24) |
±0.005° / h |
| Generación de armónicos en voltaje y corriente (amplitud) |
0…50% del valor de salida |
| Generación de armónicos en voltaje y corriente (ángulo de fase) |
-180…+180° |
| Generación de señales de prueba especiales |
Forma de onda Phase fired con armónicos impares y forma de onda Burst fired con subarmónicos según IEC 62057-1, IEC 62052-11 y EN 50470-1,2,3 |
Calmet TB51 | Especificaciones de Entrada/Salida de Impulsos y Parámetros Generales
| Parámetro |
Descripción |
| Entrada de Impulsos (dos entradas) |
0…2V/4…30V, 0.0001Hz…210kHz, resolución 0.0001%, precisión 0.001%@t≥1s |
| Salida de Impulsos (colector abierto) |
28V/100mA, 0.0001Hz…210kHz, resolución 0.0001%, precisión 0.001% |
| Voltaje de alimentación de red |
85…265 V, 47…63 Hz |
| Consumo de energía |
máx. 2000 VA |
| Seguridad |
IEC 61010-1 y 300V CAT III |
| Grado de protección |
IP-20 |
| Temperatura de operación/almacenamiento |
-10…+40°C / -20…+60°C |
| Humedad relativa de operación/almacenamiento |
<90% @ +0…+30°C y <75% @ +30…+50°C / <95% @ 0…+50°C |
| Dimensiones |
Aprox. (128 x 156,5 (159,5) x 70) cm (AnxAlxPr) |
| Peso sin ICT / con ICT |
156kg / 204kg |
Calmet TB51 | Equipamiento Estándar y Opcional
| Parámetro |
Descripción |
| Equipamiento estándar |
Sistema de prueba automático TS41 clase 0.02 o 0.04, MPX8 Calculador de Error de Medidor de Ocho Entradas con TB PC Soft, ER51H.3 stand de prueba de cinco posiciones (rack ER51, dispositivos de conexión rápida EH10.3 x5, cables de voltaje EA42 x20, EA43 x15, cables de corriente EA44 x18), PC Laptop con software, cabezal fotoeléctrico CF106 x5, adaptadores de enchufe AD300, cables flexibles Cu x12, cable de alimentación x2, fusibles T4A, conector Amphenol C091A T3475-001, manuales, tarjeta de garantía y certificado de calibración |
| Opcionales |
Transformador de aislamiento de corriente EC11.3 ICT hasta 120A (5 unidades), display de error individual ED10 (5 unidades), cables de corriente EA45 hasta 120A (18 unidades), conector Amphenol C091A T3475-001 para entradas del sistema TS41 |
