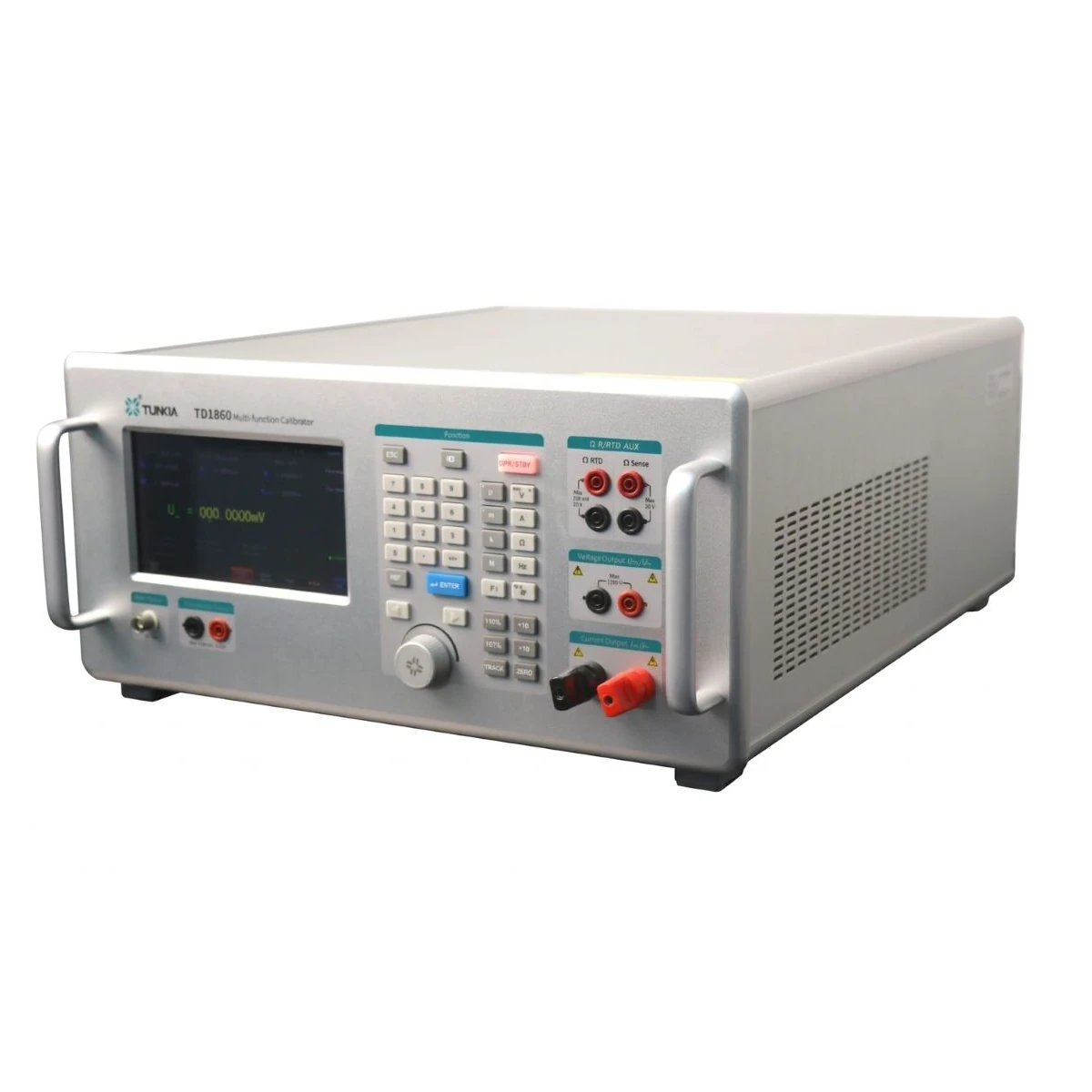

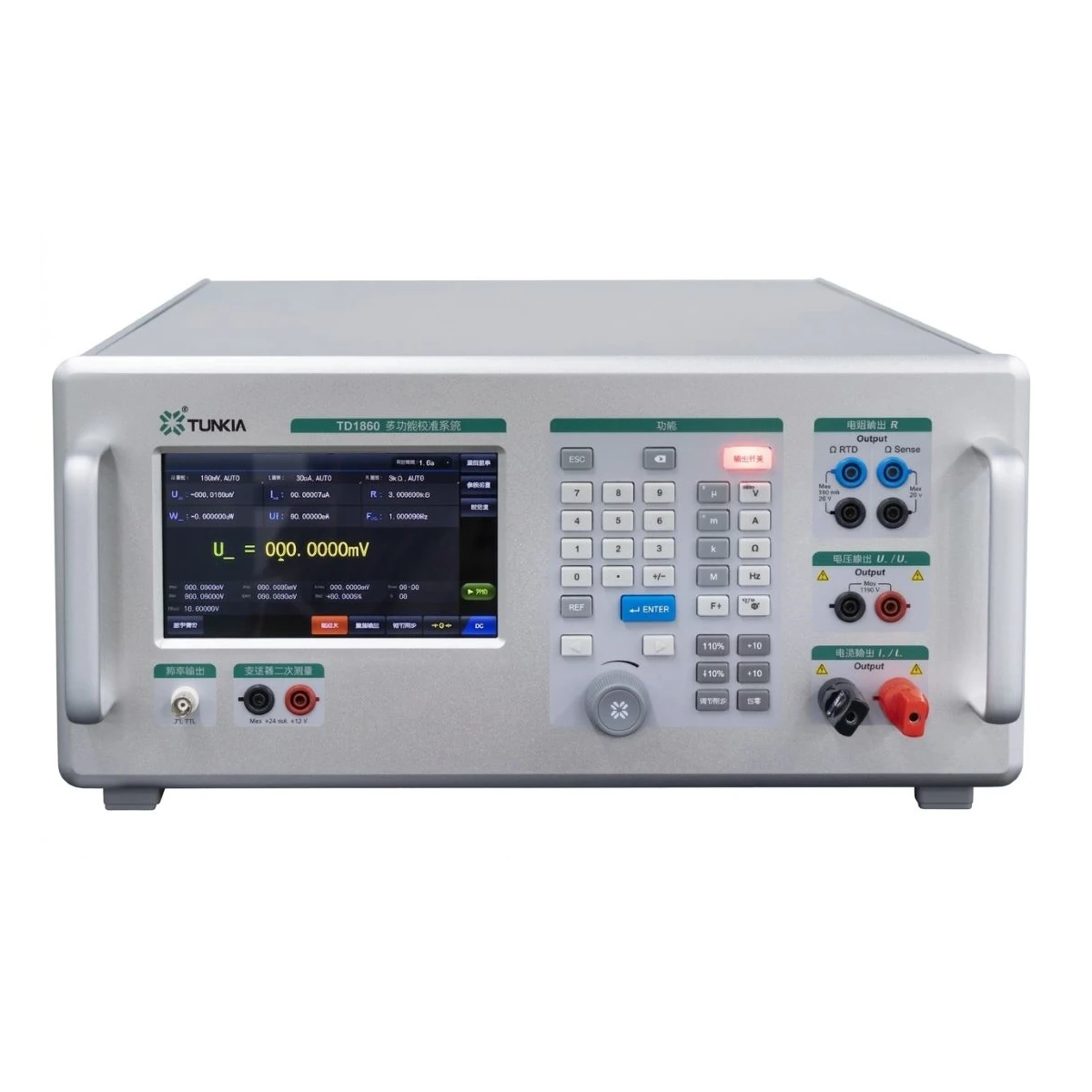

Calibrador Multifuncional de Alta Precisión TUNKIA TD1860

Características generales

El TD1860 es un calibrador multifunción de TUNKIA con fuentes de voltaje y corriente AC/DC integradas y fuente de resistencia DC. Calibra multímetros digitales de 4.5 dígitos e inferiores, medidores de potencia AC/DC, pinzas amperimétricas y transductores. Ofrece salida de voltaje, corriente, potencia, fase, frecuencia y resistencia. Cuenta con pantalla táctil a color de 7.0″, ajuste remoto opcional, y protección de seguridad completa.

Más información

TD1860 | Calibrador Multifunción

  • Calibración de multímetros digitales de 4.5 dígitos e inferiores.
  • Salida de voltaje DC: ±(10 mV~1100 V) y corriente DC: ±(3 μA~22 A).
  • Salida de voltaje AC: 3 mV~1100 V y corriente AC: 30 μA~22 A.
  • Resistencia DC simulada: 0 Ω~220 MΩ, continuamente ajustable.
  • Frecuencia de onda senoidal: 45 Hz~1500 Hz.
  • Salida de potencia AC/DC con ajuste de fase.
  • Calibración de pinza amperimétrica (opcional).
  • Calibración de transductores AC/DC (opcional).
Categories: , Tag: Marca:

TD1860 – Calibrador Multifunción



El TD1860 es un calibrador multifunción de amplio rango y alta precisión, que integra fuente de voltaje AC/DC, fuente de corriente AC/DC, fuente de resistencia DC, etc. La clase de precisión DC es de hasta 0.01, y la clase de precisión AC es de hasta 0.05. Se aplica para calibrar multímetros de 4.5 dígitos, voltímetros, amperímetros, ohmímetros y medidores de potencia.

TD1860 Características
Marca: TUNKIA. Modelo: TD1860.
Salida de voltaje DC: ± (10 mV ~ 1100 V). Salida de corriente DC: ± (3 μA ~ 22 A) (33 A opcional).
Salida de voltaje AC: 3 mV ~ 1100 V. Salida de corriente AC: 30 μA ~ 22 A (33 A opcional).
Frecuencia de onda senoidal: 45 Hz ~ 1500 Hz. Resistencia DC simulada: 0 Ω ~ 220 MΩ, continuamente ajustable.
Salida de frecuencia de onda cuadrada de 2 MHz. Salida de fase.
Salida de potencia AC/DC. Múltiples modos de salida de valor.
Ajuste remoto (opcional). Calibración de pinza amperimétrica (opcional).
Calibración de transductores (opcional). Pantalla táctil a color de 7.0 pulgadas.

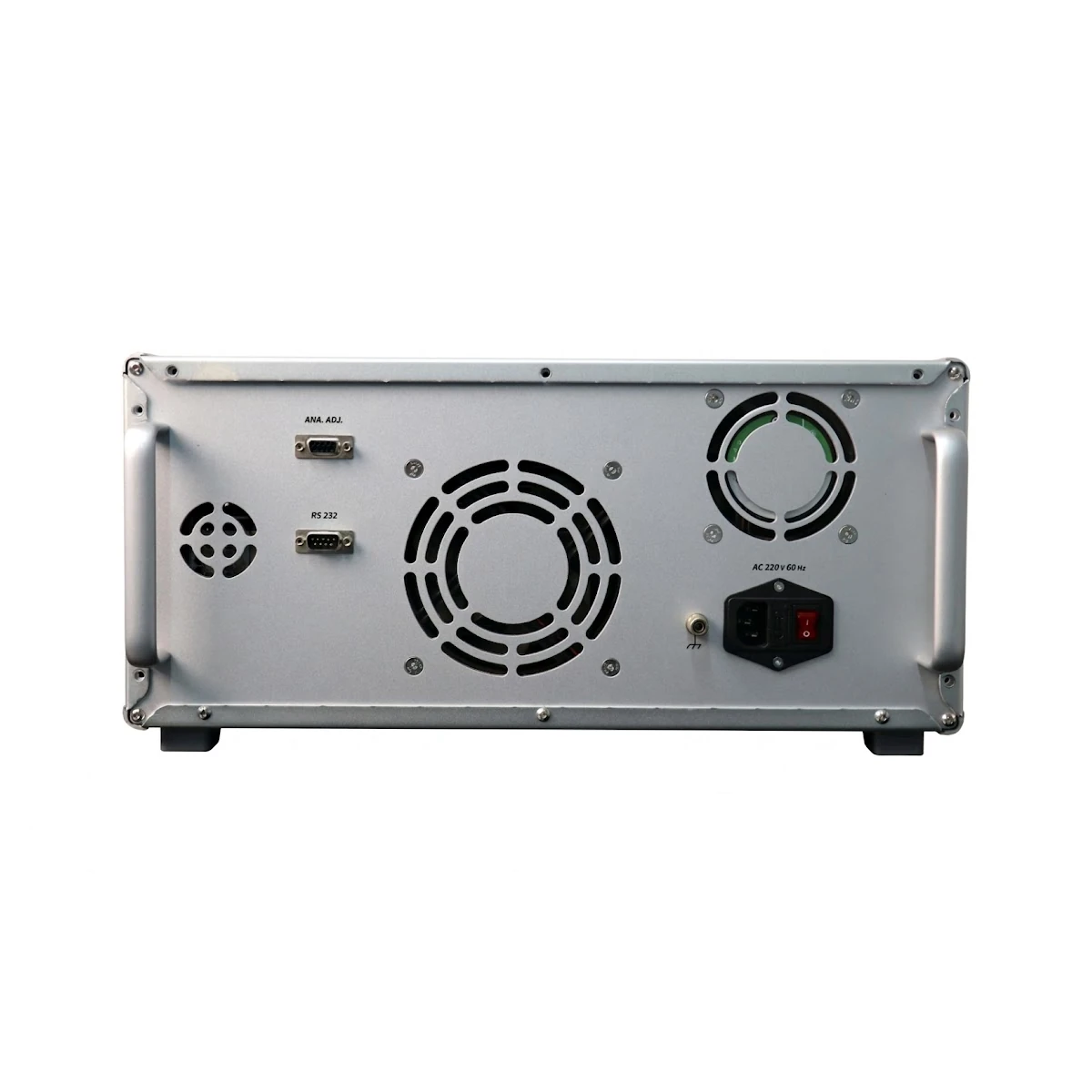

Interfaz de comunicación: RS232. Dimensiones: 450 mm (An) × 505 mm (Pr) × 203 mm (Al), excluyendo asas y pies.
Peso: aprox. 25 kg. Consumo máximo de energía: 600 VA.

Especificaciones técnicas

TD1860 | Salida de Voltaje DC
Rango Resolución Estabilidad 24 horas (23±1)°C Incertidumbre (k=2) 90 días (23±5)°C Incertidumbre (k=2) 1 año (23±5)°C Carga Máx. (mA) Factor de Rizado (%)
100 mV 1 μV 40 + 5 64 + 10 80 + 10 300 <0.5
300 mV 1 μV 40 + 5 64 + 10 80 + 10 300 <0.5
1 V 10 μV 40 + 10 64 + 15 80 + 15 300 <0.5
3 V 10 μV 40 + 10 64 + 15 80 + 15 300 <0.5
10 V 100 μV 40 + 100 64 + 150 80 + 150 600 <0.5
30 V 100 μV 40 + 150 64 + 150 80 + 150 800 <0.5
100 V 1 mV 40 + 1500 64 + 1500 80 + 1500 300 <0.5
300 V 1 mV 40 + 1500 64 + 1500 80 + 1500 120 <0.5
1000 V 10 mV 40 + 5000 64 + 5000 80 + 5000 40 <0.5

[1] Cuando la salida es negativa, la incertidumbre de piso se duplica. [2] RD es el valor de lectura. • Rango de salida: ± (10 mV ~ 1100 V). • Protección contra cortocircuito y sobrecarga.



TD1860 | Salida de Corriente DC
Rango Resolución Estabilidad 24 horas (23±1)°C Incertidumbre (k=2) 90 días (23±5)°C Incertidumbre (k=2) 1 año (23±5)°C Voltaje de Cumplimiento (V) Factor de Rizado (%)
30 μA 100 pA 96 + 0.02 108 + 0.02 120 + 0.02 11 <0.5
100 μA 1 nA 96 + 0.04 108 + 0.04 120 + 0.04 11 <0.5
300 μA 1 nA 96 + 0.04 108 + 0.04 120 + 0.04 11 <0.5
1 mA 10 nA 96 + 0.08 108 + 0.08 120 + 0.08 11 <0.5
3 mA 10 nA 96 + 0.08 108 + 0.08 120 + 0.08 11 <0.5
10 mA 100 nA 96 + 0.8 108 + 0.8 120 + 0.8 11 <0.5
30 mA 100 nA 96 + 0.8 108 + 0.8 120 + 0.8 11 <0.5
100 mA 1 μA 96 + 8 108 + 8 120 + 8 11 <0.5
300 mA 1 μA 96 + 24 108 + 24 120 + 24 4 <0.5
1 A 10 μA 96 + 80 108 + 80 120 + 80 3.5 <0.5
3 A 10 μA 96 + 80 108 + 80 120 + 80 4 <0.5
10 A 100 μA 96 + 800 108 + 800 120 + 800 3.5 <0.5
20 A (30 A)[2] 100 μA 96 + 800 108 + 800 120 + 800 2.8 <0.5

[1] Cuando la salida es negativa, la incertidumbre de piso se duplica. [2] El rango de 30 A es opcional. • Rango de salida: ± (3 μA ~ 22 A o 33 A). • Protección contra circuito abierto y sobrecarga.



TD1860 | Resistencia DC Simulada
Rango Resolución Incertidumbre (k=2) 90 días (23±5)°C Incertidumbre (k=2) 1 año (23±5)°C Corriente Permitida
0 Ω — 5 mΩ 5 mΩ 1mA~ 300mA
10 Ω 100 μΩ 240 + 0.015 300 + 0.015 1mA~ 150 mA
30 Ω 100 μΩ 240 + 0.015 300 + 0.015 1mA~ 150 mA
100 Ω 1 mΩ 120 + 0.015 150 + 0.015 1mA~ 80 mA
300 Ω 1 mΩ 120 + 0.03 150 + 0.03 1mA~ 40 mA
1 kΩ 10 mΩ 80 + 0.1 100 + 0.1 1mA~ 20 mA
3kΩ 10 mΩ 80 + 0.2 100 + 0.2 0.1mA~ 6mA
10 kΩ 100 mΩ 80 + 1 100 + 1 0.1mA~ 2mA
30 kΩ 100 mΩ 80 + 2 100 + 2 10μA~ 600 μA
100 kΩ 1 Ω 80 + 10 100 + 10 10μA~ 200 μA
300 kΩ 1 Ω 80 + 20 100 + 20 1μA~ 60 μA
1 MΩ 10 Ω 80 + 100 100 + 100 1μA~ 20 μA
3 MΩ 10 Ω 80 + 300 100 + 300 0.25μA~ 6 μA
10 MΩ 100 Ω 240 + 1k 300 + 1k 0.25μA~ 2 μA
30 MΩ 100 Ω 400 + 3k 500 + 3k 25nA~600nA
100 MΩ 1 kΩ 1600 + 80k 2000 + 80k 25nA~200nA
200 MΩ 1 kΩ 4000 + 100k 5000 + 100k 2.5nA~ 45nA

• Rango de salida: 0 Ω ~ 220 MΩ. • Protección contra sobrecorriente y conexión inversa.



TD1860 | Salida de Voltaje AC
Rango Resolución Frecuencia (Hz) Incertidumbre (k=2) 90 días (23±5)°C Incertidumbre (k=2) 1 año (23±5)°C Carga Máx. (mA) [Resistencia Interna de Fuente] Armónico (%)
30 mV 100 nV 45≤F≤1k 360 + 0.03 400 + 0.03 [1Ω] <0.5
1k<F≤1.5k 540 + 0.03 600 + 0.03
100 mV 1 μV 45≤F≤1k 360 + 0.03 400 + 0.03 [1Ω] <0.5
1k<F≤1.5k 540 + 0.03 600 + 0.03



TD1860 | Salida de Corriente AC
Rango Resolución Frecuencia (Hz) Incertidumbre (k=2) 90 días (23±5)°C Incertidumbre (k=2) 1 año (23±5)°C Voltaje de Cumplimiento (V) Armónico (%)
300 μA 1 nA 45≤F≤1k 360 + 0.12 400 + 0.12 50 <0.5
1k<f≤1.5k 450 + 0.12 500 + 0.12
3 mA 10 nA 45≤F≤1k 270 + 0.6 300 + 0.6 50 <0.5
1k<f≤1.5k 360 + 0.6 400 + 0.6
30 mA 100 nA 45≤F≤1k 270 + 6 300 + 6 50 <0.5
1k<f≤1.5k 360 + 6 400 + 6
300 mA 1 μA 45≤F≤1k 270 + 60 300 + 60 15 <0.5
1k<f≤1.5k 360 + 60 400 + 60
1 A 10 μA 45≤F≤1k 270 + 200 300 + 200 15 <0.5
1k<f≤1.5k 360 + 200 400 + 200
5 A 10 μA 45≤F≤1k 270 + 600 300 + 600 4 <0.5
1k<f≤1.5k 360 + 600 400 + 600
20 A (30 A)[1] 100 μA 45≤F≤1k 270 + 4000 300 + 4000 2.5 <0.5
1k<f≤1.5k 360 + 4000 400 + 4000

[1] El rango de 30 A es opcional. • Rango de salida: 30 μA ~ 22 A o 33 A. • Protección contra circuito abierto y sobrecarga.



TD1860 | Frecuencia de Onda Senoidal, Potencia y Fase
Parámetro Descripción
Rango de frecuencia [1] 45.0000 Hz ≤ F ≤ 99.9999 Hz (Resolución 0.0001 Hz, Incertidumbre 0.01%). 100.000 Hz ≤ F ≤ 999.999 Hz (Resolución 0.001 Hz, Incertidumbre 0.01%). 1000.00 Hz ≤ F ≤ 1500.00 Hz (Resolución 0.01 Hz, Incertidumbre 0.01%)
Salida de Potencia AC/DC Frecuencia DC: Voltaje 10 mV~1100 V, Corriente 3μA~22A/33A, Incertidumbre óptima (k=2) 0.05%*salida de potencia. Frecuencia 45 Hz~65 Hz: Voltaje 3 V~600 V, Corriente 0.3 mA~22A/33A, Incertidumbre óptima (k=2) 0.1%*salida de potencia
Salida de Fase y Factor de Potencia (45 Hz~65 Hz) Fase 0° / Factor de Potencia 1.00000: Incertidumbre de fase 0.05°, Incertidumbre de potencia 0.000%. Fase 90° / Factor de Potencia 0.00000: —
Frecuencia de Pulso Rango [1]: 1.000 00 Hz ≤ F ≤ 9.999 99 Hz a 1.000 00 MHz ≤ F ≤ 2.000 00 MHz. Resolución: 10 μHz a 10 Hz. Incertidumbre (k=2): 20 ppm*RD + 20 μHz. Shake: <20 ns
Medición de Pequeña Señal DC (opcional) DCV: Rango 1 V (±0~1.2 V), 10 V (±0~12 V). Incertidumbre (k=2): 0.006%*RD + 0.004%*RG. DCI: Rango 2 mA (±0~2.4 mA), 20 mA (±0~24 mA). Incertidumbre (k=2): 0.006%*RD + 0.004%*RG

[1] El modo de salida es voltaje AC o corriente AC.



TD1860 | Especificaciones Generales
Parámetro Descripción
Consumo máximo de energía 600 VA
Tiempo de calentamiento 30 minutos
Temperatura de funcionamiento 0°C~40°C
Temperatura de calibración 18°C~28°C
Temperatura de almacenamiento -20°C~70°C
Humedad de funcionamiento <80% @ 30°C, <70% @ 40°C
Humedad de almacenamiento (20%~80%) R·H, sin condensación
Altitud <3000 m
Interfaz de comunicación RS232
Dimensiones 450 mm (An) × 505 mm (Pr) × 203 mm (Al), excluyendo asas y pies
Peso Aprox. 25 kg

Archivos

PDF Folleto TD1860
