Calmet TS23 – Estándar de Referencia Trifásico para Medición Precisa de Potencia y Energía

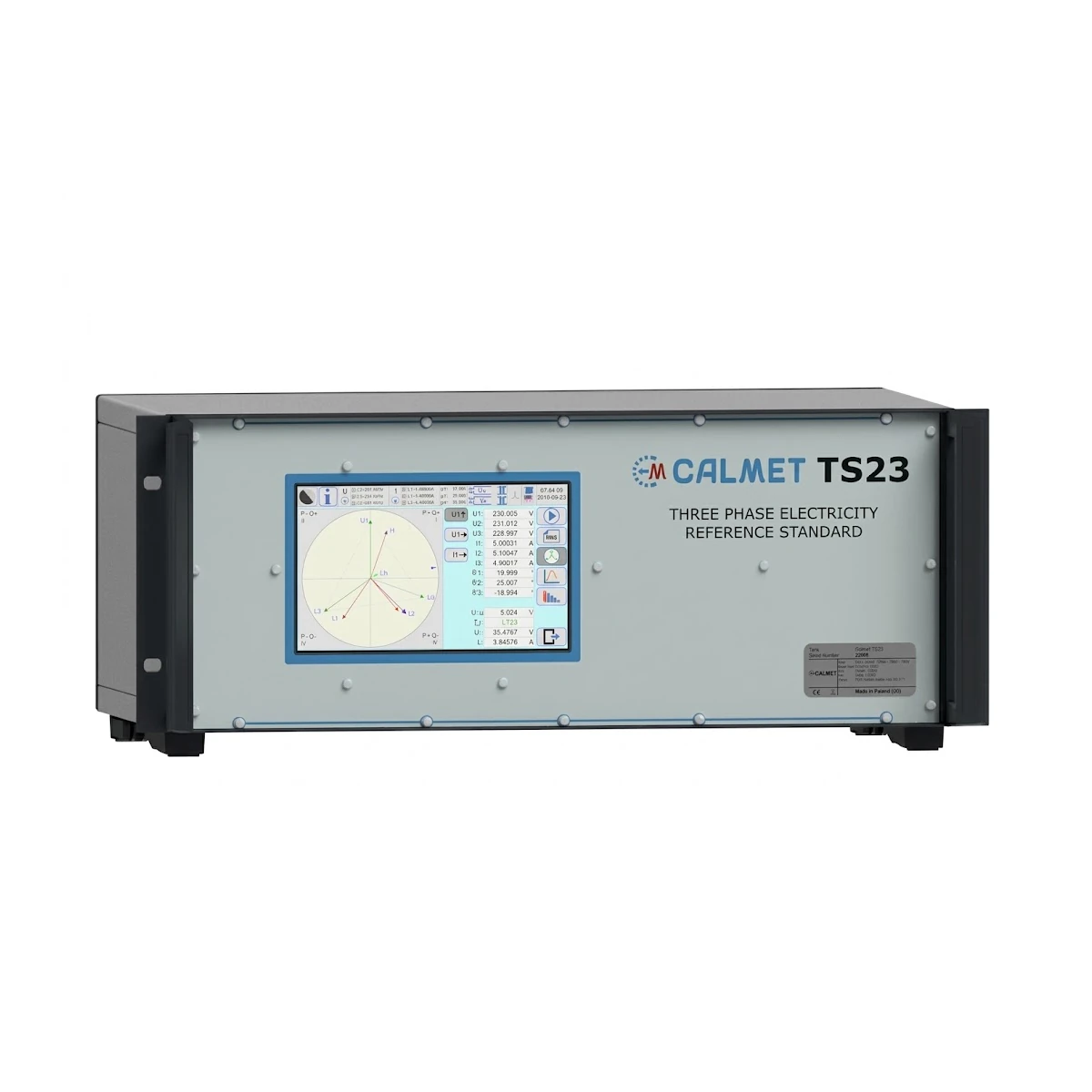

El Calmet TS23 es un estándar de referencia trifásico de precisión 0.02% (o 0.04%). Puede usarse en laboratorio o en sitio para pruebas de medidores de electricidad. Gracias a la entrada/salida de impulsos, el TS23 puede utilizarse como medidor de referencia para Estaciones de Banco de Pruebas. Puede medir voltaje, corriente, potencia y energía hasta 3x120A y 3x600V AC.
El Estándar de Referencia Calmet TS23 se utiliza para:
-
Pruebas de medidores de electricidad según las normas EN 50470, IEC 62052 e IEC 62053 directamente en sitio o laboratorio, incluyendo medición de error del medidor, error de registro, corriente de arranque, prueba sin carga y error de medidor de potencia máxima.
-
Verificación del cableado de la red eléctrica con medición de parámetros de red con visualización de diagrama vectorial.
-
Pruebas de Transformadores de Corriente (CT) y Transformadores de Potencial (PT) según EN 60044 directamente en sitio, incluyendo medición de error de relación CT/PT y error de fase, así como medición de carga CT/PT simultáneamente en tres fases.
-
Medición de parámetros de calidad de energía.
-
Actuar como Medidor de Referencia en Estación de Banco de Pruebas de Medidores Trifásicos.
Especificaciones técnicas
Calmet TS23 | Especificaciones de Parámetros de Red
| Parámetro |
Rango |
Precisión clase 0.02 |
Precisión clase 0.04 |
| Voltaje (Directo) |
0.05…600V |
±0.02% |
±0.04% |
| Voltaje (VoltLiteWire 40kV) |
0.1…40kV |
±0.1%±Em |
| Corriente (Directo) |
0.01…120A / 0.001…0.01A |
±0.02% / ±0.02%* |
±0.04% / ±0.04%* |
| Corriente (Pinzas CT10AC) |
0.1…12A / 0.003…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT100AC) |
0.1…120A / 0.01…0.1A |
±0.2% / ±0.2%* |
| Corriente (Pinzas CT1000AC) |
10…1200A / 0.3…10A |
±0.2% / ±0.2%* |
| Corriente (Pinzas Flexibles FCT3000AC) |
0.3…30A/3…300A/30…3000A |
±0.1%±Em |
| Corriente (AmpLiteWire 2000A) |
1…2000A |
±0.1%±Em |
| Potencia y energía (Directo) |
0.01…120A / 10…600V / 0.001…0.01A / 10…600V |
±0.02% / ±0.02%* |
±0.04% / ±0.04%* |
| Frecuencia |
40…70Hz |
±0.003Hz |
| Desplazamiento de fase (Directo) |
-180…+180° |
±0.01° |
±0.02° |
| Desplazamiento de fase (Pinzas) |
-180…+180° |
±0.1° |
| Factor de potencia cos y sin |
0…±1 |
±0.001 |
| Coeficiente de temperatura voltaje y corriente (Directo) |
0…+50°C |
0.001% por 1°C |
| Estabilidad de potencia y energía a corto plazo [1h] (Directo) |
– |
±0.005% |
±0.010% |
| Estabilidad de potencia y energía a largo plazo [1 año] (Directo) |
– |
±0.010% |
±0.025% |
| Coeficiente de temperatura de potencia y energía por 1°C (Directo) |
– |
±0.001% |
±0.002% |
Calmet TS23 | Especificaciones de Calidad de Energía
| Parámetro |
Rango |
Precisión |
| Armónicos en voltajes, corrientes, potencias P y Q (amplitud) |
0…100% de entrada 1ro…63ro |
±0.1% |
| Armónicos (fase) |
-180…+180° |
±0.5° |
| Distorsión armónica total THD en voltajes y corrientes |
0…100% de entrada 1ro…63ro |
±0.1% |
| Distorsión interarmónica total TID en voltajes y corrientes |
0…15% de entrada 40…3200Hz |
±0.2% |
| Voltaje de señal |
0…15% de entrada 40…3200Hz |
±5% |
| Asimetría de voltaje |
0…100% |
±2% |
Calmet TS23 | Pruebas de Medidores y Transformadores
| Parámetro |
Rango |
Resolución |
Precisión |
| Entrada de Impulsos (dos entradas) |
0…2V/4…30V, 0.0001Hz…210kHz |
0.0001% |
0.001%@t≥1s |
| Salida de Impulsos (colector abierto) |
28V/100mA, 0.0001Hz…210kHz |
0.0001% |
0.001% |
| Carga CT (Directo) |
0.01…12A / 1…10V |
– |
±0.2% |
| Carga CT (Pinzas CT100AC) |
0.1…120A / 1…10V |
– |
±0.4% |
| Carga PT (Directo) |
0.01…12A / 10…600V |
– |
±0.1% |
| Relación CT (Directo) |
0.01…12A |
– |
±0.2% |
| Relación CT (Pinzas CT100AC) |
0.1…12A / 0.2…120A |
– |
±0.4% |
| Relación CT (Pinzas CT1000AC) |
10…1200A |
– |
±0.2% (directo) / ±0.4% (pinzas) |
| Relación CT (Pinzas Flexibles FCT3000AC.B) |
0.3…30A/3…300A/30…3000A |
– |
±0.1%±Em |
| Relación CT (AmpLiteWire 2000A) |
1…2000A |
– |
±0.1%±Em |
| Relación PT (VoltLiteWire 40kV) |
0.5…40kV / 10…600V (Directo) |
– |
±0.1%±Em |
Calmet TS23 | Parámetros Generales y Equipamiento
| Parámetro |
Descripción |
| Peso y dimensiones |
6.9 kg y (448x178x256) mm – carcasa de escritorio (también disponible en rack 19″) |
| Alimentación |
85…265V / 47…63Hz / <30VA |
| Seguridad |
IEC 61140 y 300V CAT III |
| Grado de protección |
IP-40 |
| Temperatura de operación/almacenamiento |
0…+50°C / -20…+60°C |
| Humedad relativa de operación/almacenamiento |
<90% @ +0…+30°C y <75% @ +30…+50°C / <95% @ 0…+50°C |
| Equipamiento estándar |
Estándar de Referencia Calmet TS23 clase 0.02 o 0.04, cable de alimentación, fusible T500mA 250V (2pcs), tarjeta SD 8GB, set de cables de medición de seguridad EA36 (12pcs), conector Amphenol C091A T3475-001 para salida de pulso de referencia, manual de operación y tarjeta de garantía, cables de pulso BNC/C091A (2pcs), certificado de calibración |
| Opcionales |
Calmet TS PC Soft, pinzas CT10AC/CT100AC/CT1000AC, función TT, cables EA30 120A, accesorios EA20, pinzas flexibles FCT3000AC.B, cabezal fotoeléctrico CF106H, sensor de corriente primaria ALW2000AC.1, impresora térmica DR200D, sensor de voltaje primario VLW40kVC.1, rack ER10H.3, maletas ET31/ET34 |
