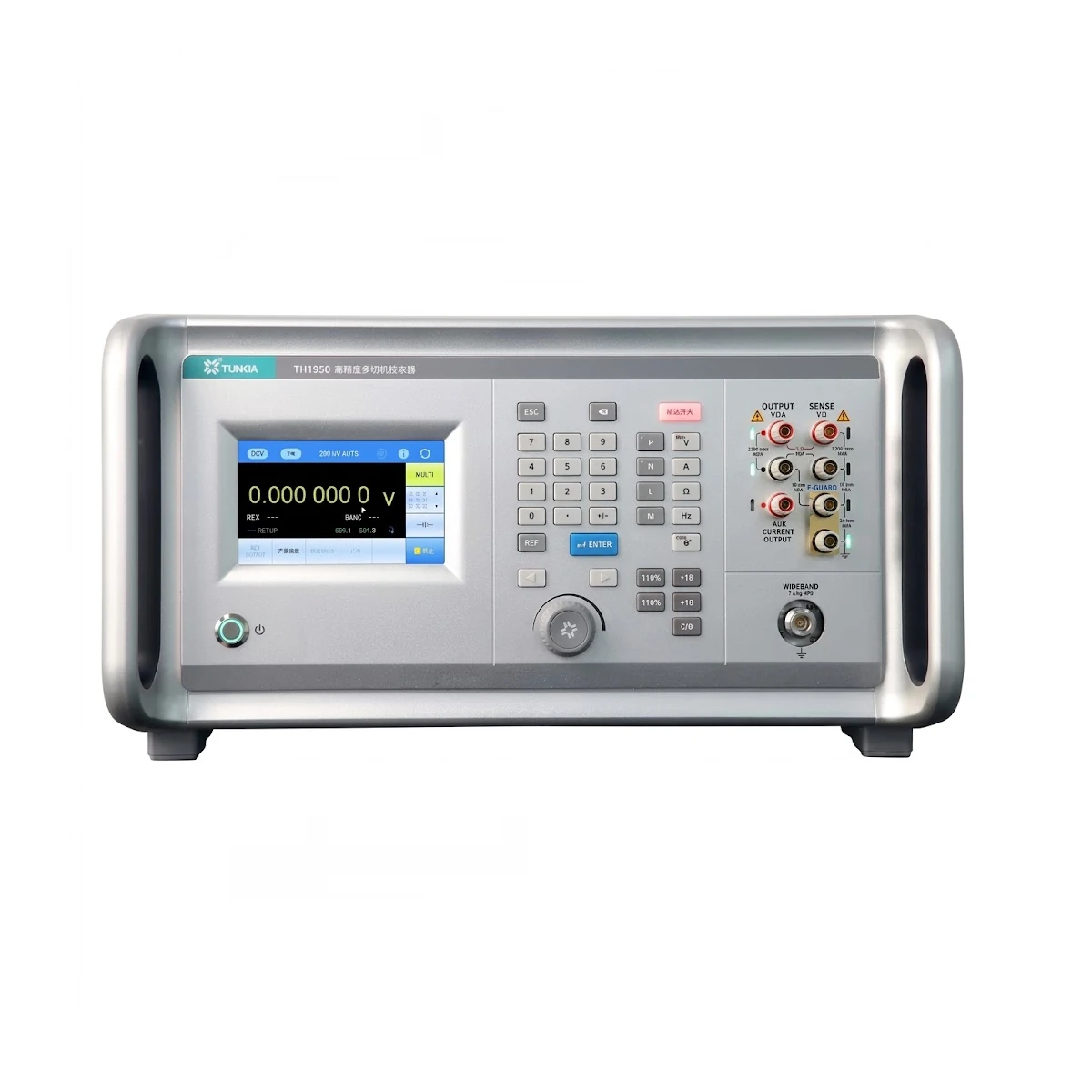

Calibrador Multifunción de Alta Precisión TUNKIA TH1950

Características generales

El TH1950 es un calibrador multifunción de alta precisión de TUNKIA para calibrar multímetros digitales y otros instrumentos de medición eléctrica de precisión. Proporciona salidas de voltaje y corriente AC/DC de alto rendimiento, resistencias estándar de alta estabilidad, y cuenta con pantalla táctil a color de alta definición, teclado estilo calculadora, y circuitos de protección completos.

Más información

TH1950 | Calibrador Multifunción de Alta Precisión

  • Rango de calibración extendido y mayor precisión.
  • Salidas de voltaje y corriente AC/DC de alto rendimiento.
  • Resistencias estándar de alta estabilidad integradas.
  • Calibración de multímetros digitales de mano y de banco, medidores analógicos, registradores de datos, medidores de panel y multímetros gráficos.
  • Protección contra cortocircuito de voltaje, circuito abierto de corriente y sobretemperatura/sobrecarga.
  • Pantalla táctil a color de alta definición con visualización multiparámetro.
  • Teclas físicas, perilla giratoria y teclado estilo calculadora.

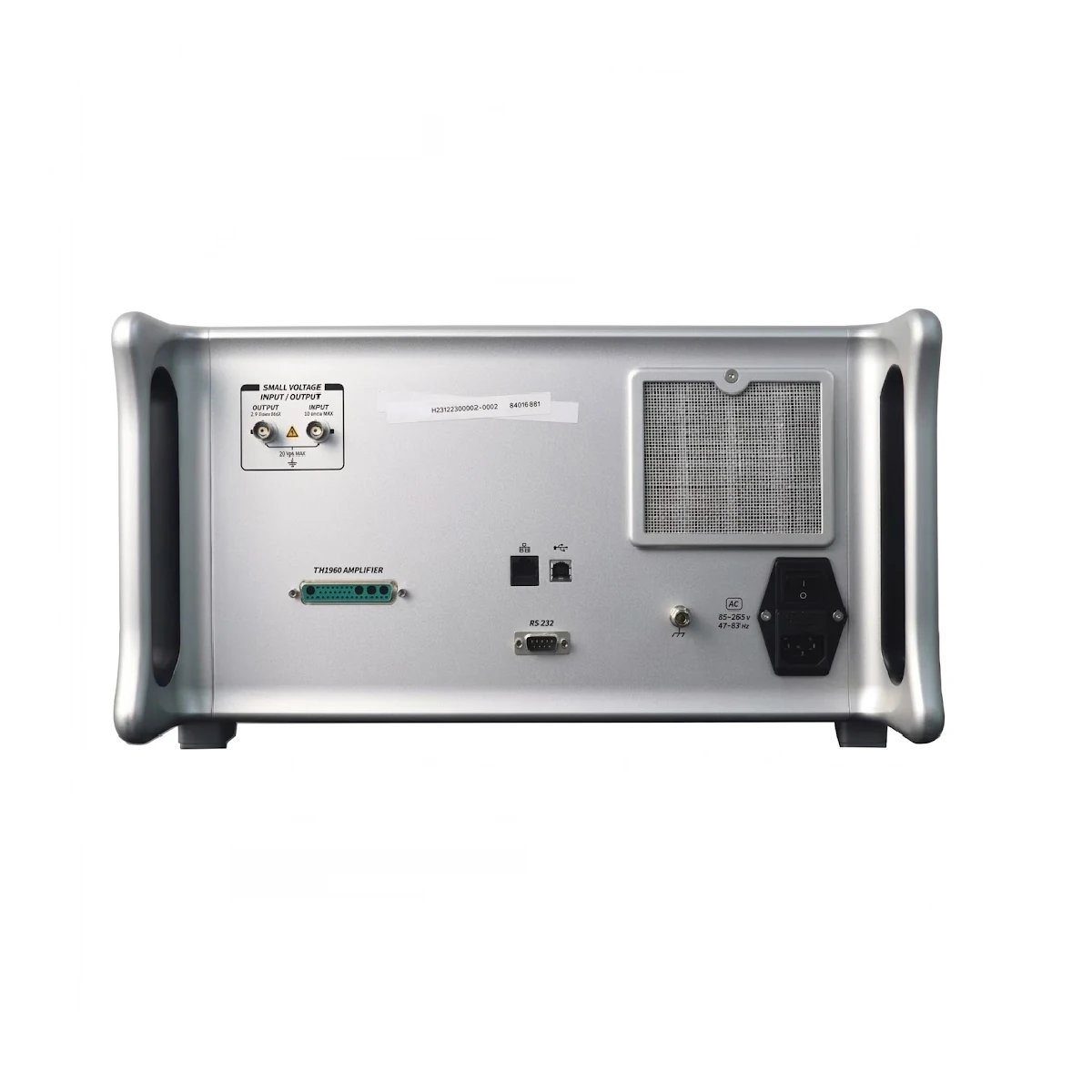

  • Comunicación: RS232, USB y LAN.
Categories: , Tag: Marca:

TH1950 – Calibrador Multifunción de Alta Precisión



El TH1950 es un calibrador multifunción de gama alta de nueva generación que presenta un rango de calibración extendido y mayor precisión. Proporciona salidas de voltaje y corriente AC/DC de alto rendimiento, e integra resistencias estándar de alta estabilidad. El TH1950 está diseñado para calibrar diversos multímetros digitales y otros instrumentos de medición eléctrica de precisión. Se utiliza ampliamente en empresas de servicios públicos, metrología de energía eléctrica, fabricación industrial e investigación científica.

TH1950 Características
Marca: TUNKIA. Modelo: TH1950.
Funciones de calibración integrales: multímetros digitales de mano y de banco, medidores analógicos, registradores de datos, registradores gráficos, medidores de panel y multímetros gráficos. Circuitos de protección seguros y fiables: protección contra cortocircuito de voltaje, protección contra circuito abierto de corriente, y protección contra sobretemperatura/sobrecarga. Fusible de sobrecorriente de diseño especial para fácil reemplazo.

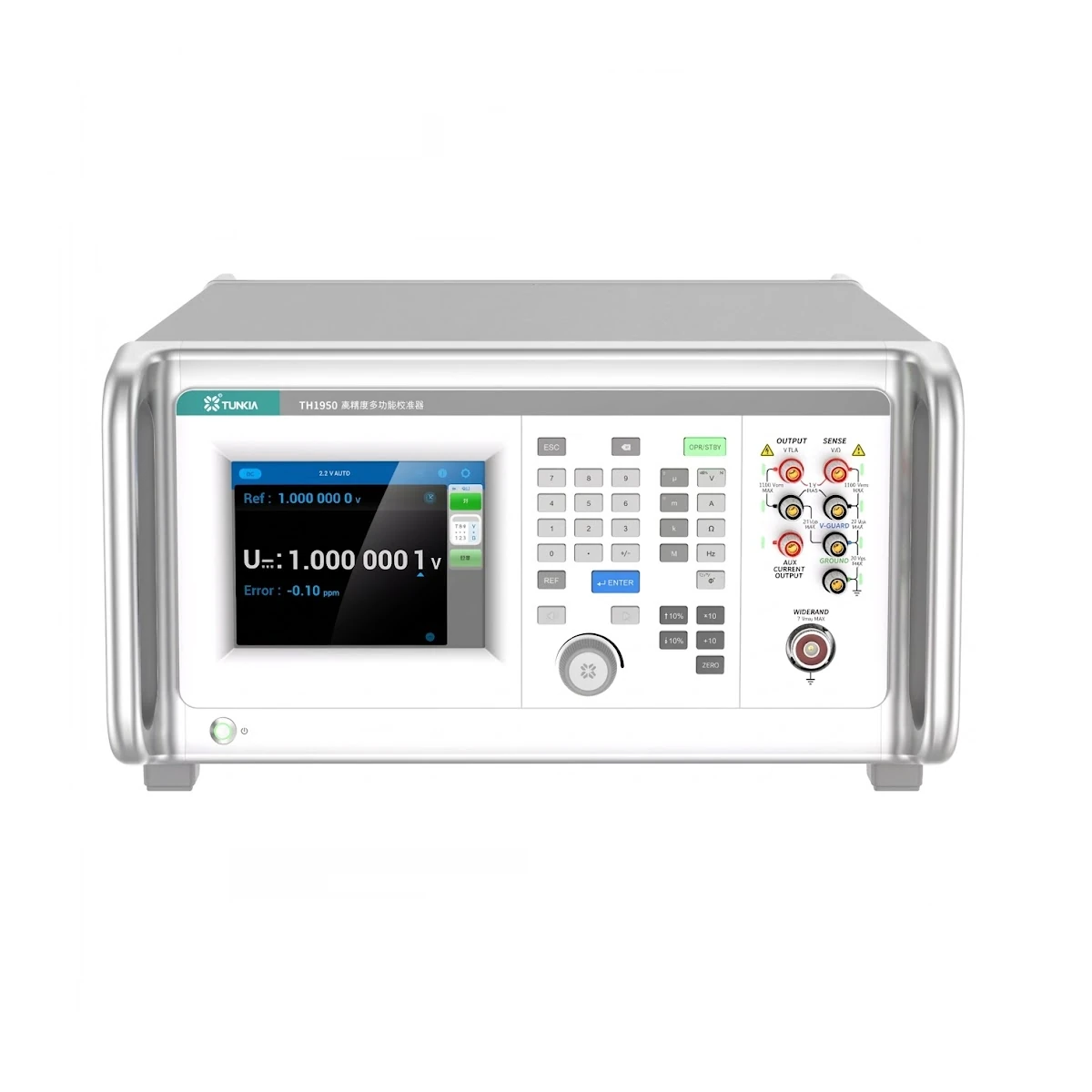

Excelente interacción de usuario: pantalla táctil a color de alta definición de gran tamaño que muestra múltiples parámetros simultáneamente. Panel táctil capacitivo para operación rápida y receptiva. Teclas físicas y perilla giratoria, junto con teclado estilo calculadora para entrada rápida y precisa.
Referencia estándar: JJG 124-2005, JJF 1587-2016, JJF 1638-2017. Voltaje DC: hasta 1000V.
Voltaje AC: hasta 1000V. Corriente DC: hasta 2A.
Corriente AC: hasta 2A. Resistencia: 0 Ω a 100 MΩ.
Frecuencia AC: 10 Hz a 1 MHz. Comunicación: RS232×1, USB×1, LAN×1.
Dimensiones: 432 mm (An) * 517 mm (Pr) * 222 mm (Al). Peso: aprox. 29 kg.

Especificaciones técnicas

TH1950 | Voltaje DC
Rango Resolución Rango de Salida Carga Máxima [Resistencia Interna de Fuente]
200 mV 10 nV ±(0 ~ 220.000 00 mV) [50 Ω]
2 V 100 nV ±(0 ~ 2.200 000 0 V) 50 mA
10 V 1 μV ±(0 ~ 11.000 000 V) 50 mA
20 V 1 μV ±(0 ~ 22.000 000 V) 50 mA
200 V 10 μV ±(0 ~ 220.000 00 V) 50 mA
1000 V 100 μV ±(100.000 0 V ~ 1100.000 0 V) 20 mA



TH1950 | Voltaje AC
Rango Resolución Rango de Salida Carga Máxima [Resistencia Interna de Fuente]
2 mV 1 nV 0.200 000 mV ~ 2.200 000 mV [50 Ω]
20 mV 10 nV 2.000 00 mV ~ 22.000 00 mV [50 Ω]
200 mV 100 nV 20.000 0 mV ~ 220.000 0 mV [50 Ω]
2 V 1 μV 0.200 000 V ~ 2.200 000 V 50 mA
20 V 10 μV 2.000 00 V ~ 22.000 00 V 50 mA
200 V 100 μV 20.000 0 V ~ 220.000 0 V 50 mA
1000 V 1 mV 100.000 V ~ 1100.000 V 6 mA



TH1950 | Resistencia
Valor Nominal Estabilidad Tcal±1°C (24h) Incertidumbre Absoluta (k=2) Tcal±5°C (24h) 90 días 180 días 1 año
0 Ω — 40 μΩ 40 μΩ 40 μΩ 40 μΩ
1 Ω 32 70 80 85 95
1.9 Ω 25 70 80 85 95
10 Ω 5 20 21 22 23
19 Ω 4 20 21 22 23
100 Ω 2 8 9 9.5 10
190 Ω 2 8 9 9.5 10
1 kΩ 2 5.5 5.7 6 6.5
1.9 kΩ 2 5.5 5.7 6 6.5
10 kΩ 2 5 5.5 6 6.5
19 kΩ 2 5 5.5 6 6.5
100 kΩ 2 5.5 7.5 8 8.5
190 kΩ 2 6 7 8 8.5
1 MΩ 2.5 10 11 12 13
1.9 MΩ 3.5 12 13.5 15 18
10 MΩ 10 27 31 34 40
19 MΩ 20 35 39 42 47
100 MΩ 50 85 95 100 100



TH1950 | Corriente DC
Rango Resolución Rango de Salida Voltaje de Carga Máxima
200 μA 100 pA ±(0 ~ 220.000 0 μA) 10 V
2 mA 1 nA ±(0 ~ 2.200 000 mA) 10 V
20 mA 10 nA ±(0 ~ 22.000 00 mA) 10 V
200 mA 100 nA ±(0 ~ 220.000 0 mA) 10 V
2 A 1 μA ±(0 ~ 2.200 000 A) 3 V



TH1950 | Corriente AC
Rango Resolución Rango de Salida Voltaje de Carga Máxima (rms) Carga Inductiva Máxima
200 μA 100 pA 9.000 0 μA ~ 220.000 0 μA 7 V 400 μH
2 mA 1 nA 0.200 000 mA ~ 2.200 000 mA 7 V 400 μH
20 mA 10 nA 2.000 00 mA ~ 22.000 00 mA 7 V 400 μH
200 mA 100 nA 20.000 0 mA ~ 220.000 0 mA 7 V 400 μH
2 A 1 μA 0.200 000 V ~ 2.200 000 A 1.4 V 400 μH [1]

[1] 20 μH cuando la corriente de salida > 1 A.



TH1950 | Frecuencia AC
Rango de Salida [1] Resolución Incertidumbre Absoluta (k=2)
10.000 00 Hz ~ 99.999 99 Hz 10 μHz 0.005%
100.000 0 Hz ~ 999.999 9 Hz 0.1 mHz 0.005%
1.000 000 kHz ~ 9.999 999 kHz 1 mHz 0.005%
10.000 00 kHz ~ 99.999 99 kHz 10 mHz 0.005%
100.000 0 kHz ~ 999.999 9 kHz 0.1 Hz 0.005%
1.000 000 MHz 1 Hz 0.005%

[1] Modo de salida: Voltaje AC o Corriente AC.



TH1950 | Especificaciones Generales
Parámetro Descripción
Alimentación AC (220±22) V, (50±3) Hz
Tiempo de Calentamiento El tiempo de calentamiento es el doble del tiempo de calentamiento anterior, hasta un máximo de 30 minutos
Temperatura de Funcionamiento 0°C~50°C
Temperatura de Calibración 15°C~35°C
Temperatura de Almacenamiento -40°C~75°C
Humedad de Funcionamiento <80% @ ≤ 30°C, <70% @ ≤ 40°C, <40% @ ≤ 50°C
Humedad de Almacenamiento <95%, sin condensación
Altitud ≤2000 m
Interfaz de Comunicación RS232×1, USB×1, LAN×1
Dimensiones 432 mm (An) * 517 mm (Pr) * 222 mm (Al)
Peso Aprox. 29 kg

Archivos

PDF Folleto TH1950
