ECA-300 – Verificador de Medidores y Analizador de Red Trifásico
El ECA-300 integra 3 modos operativos: Verificador de medidores; Registrador Analizador de Red trifásico, y Multímetro. Un solo instrumento facilita el estudio integral del punto de suministro.
El ECA-300 facilita la verificación rápida y segura sin necesidad de desconectar el medidor de la red. Mide bajo cualquier estado de carga (fija o continuamente variable), con una exactitud mejor a 0,5%.
Como analizador de red, el ECA-300 mide y registra Tensión [Vrms], Corriente [Arms], Potencia Activa [W], Potencia Reactiva [Var], Potencia Aparente [VA], Factor de Potencia [FP] y Cosφ, Frecuencia [Hz].
Especificaciones técnicas
ECA-300 | Rangos y Exactitud
| Parámetro |
Rango |
Exactitud |
| Tensión Línea-Neutro |
0 a 300V |
0.3% de la lectura |
| Tensión Línea-Línea |
0 a 500V |
0.3% de la lectura |
| Corriente |
0 a 3000A según rango del TI |
0.5% c/PZ; 1% c/TI-Flex |
| Energía Activa |
Según rango del TI |
0.5% c/PZ IEC62053-22; 1% c/TI-Flex IEC62053-21 |
| Potencia Activa y Aparente |
Según rango del TI |
0.5% c/PZ; 1% c/TI-Flex |
| Potencia Reactiva |
Según rango del TI |
2% c/PZ IEC62053-23; 3% c/TI-Flex IEC62053-23 |
| Factor de Potencia |
0 a ±1 |
1% c/PZ; 2% c/TI-Flex |
| Coseno fi |
0 a ±1 |
1% c/PZ; 2% c/TI-Flex |
| Frecuencia de Línea |
40Hz a 70 Hz |
0,1Hz |
| Ángulo de Fase |
360° |
1% |
ECA-300 | Características Generales
| Parámetro |
Descripción |

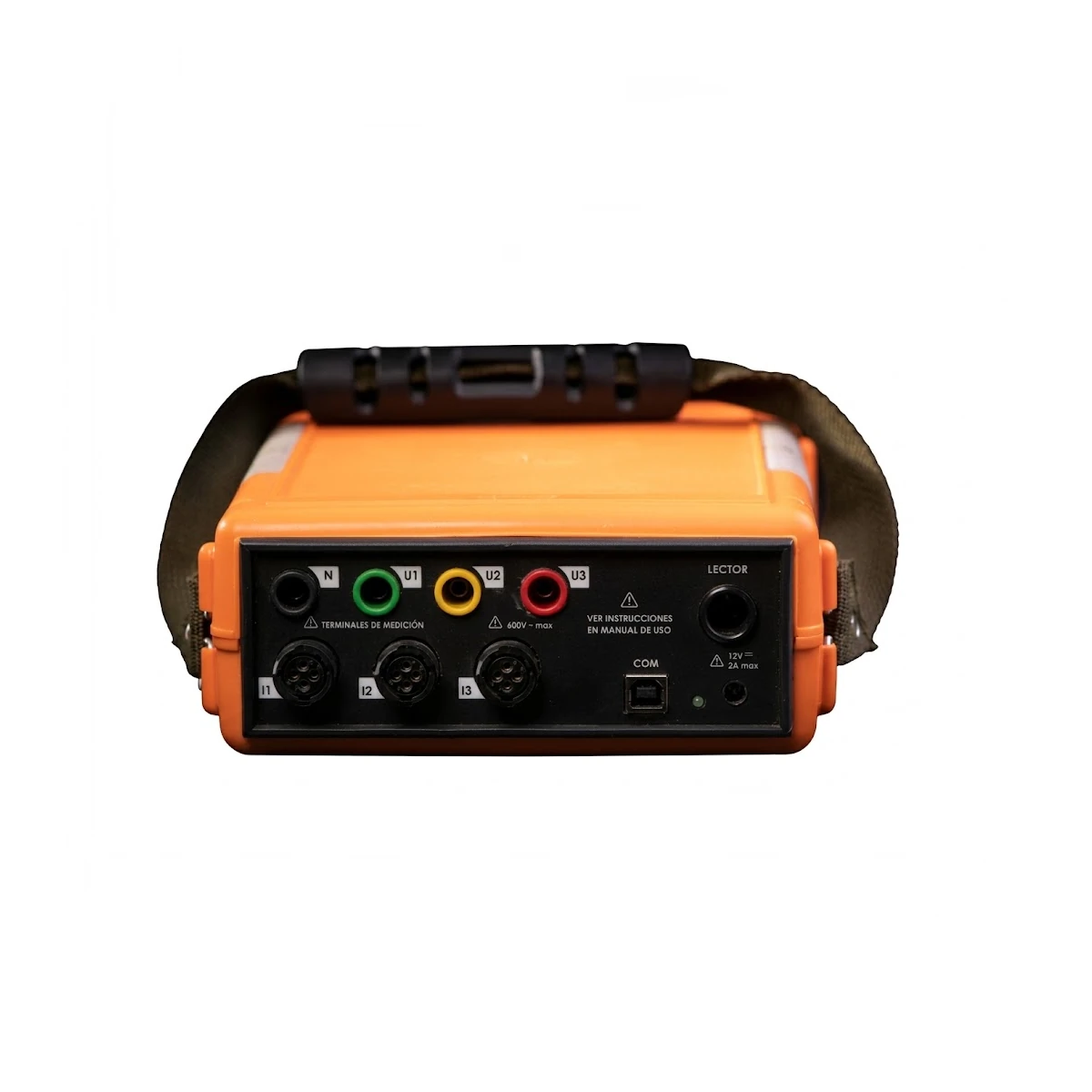

| Canales de entrada |
3 tensión + 3 corriente |
| Resolución de medición |
24 bit |
| Frecuencia de muestreo |
5kHz |
| Frecuencia de trabajo |
40Hz a 70Hz |
| Reloj (RTC) |
Estabilidad: 30ppm |
| Teclado |
18 Teclas tipo Tack Switch de 18x18mm. Membrana de policarbonato |
| Memoria Verificador |
>250 intervenciones c/6 verificaciones. No volátil |
| Memoria Registrador (opcional) |
>21 días en Intervalos de 15 minutos. No volátil |

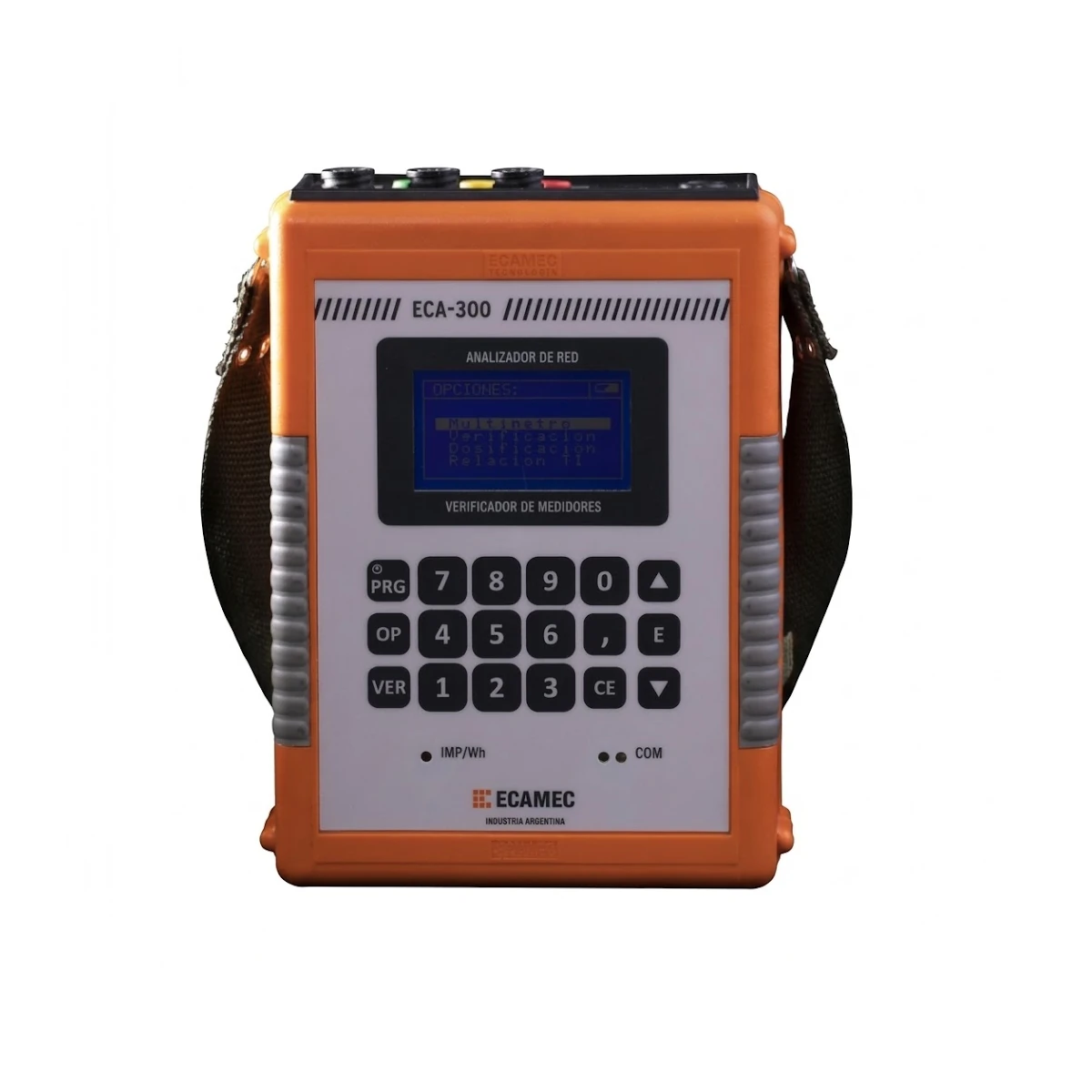

| Display |
LCD matriz de puntos (128×64) con back-light |
| Intervalos de Medición |
1, 10 y 30 segundos; 1, 5, 10 y 15 minutos |
| Puerto de Comunicación |
USB a 28kbaud |
| Canal Auxiliar |
Para Cabezal de Lectura Automática |
| Upgrade del firmware |
Upgrade desde PC de usuario |
| Dimensiones |
175x235x70mm |
| Peso |
1.4 kg (2,2 kg con Cables y Accesorios) |
| Humedad Relativa |
10 a 98 %. Con saturación. Equipo tropicalizado |
| Alimentación |
Batería recargable Li-Ion |
| Autonomía de Alimentación |
15 horas (aprox 50 verificaciones), 30 horas de registro continuo |
| Temperatura de trabajo |
-10 a 55°C |
| Software |
Windows® 7/8/10 compatible |
| Normas |
Fabricación ISO9001. Seguridad IEC 61010-1. Clase de energía IEC62053-22/23. Protección: EN60529-IP54. Opcional: funda neoprene IP65 |
| Condiciones de Referencia |
Temp:23°C, Humedad:30%, Um=220V±10%, 50/60Hz±0.1Hz. Configuración estrella |
ECA-300 | Alcances de Corriente Disponibles
| Tipo de TI |
Rango |
| PZ20 |
20A |
| PZ100 |
100A |
| TI-Flex |
200A |
| TI-Flex |
1000A |
| TI-Flex |
3000A |
ECA-300 | Modos Operativos
| Modo |
Descripción |
| Verificador de Medidores |
Verificación rápida y segura sin desconectar el medidor de la red. Mide bajo cualquier estado de carga (fija o continuamente variable), con exactitud mejor a 0,5% incluyendo el transductor. Determina automáticamente el error del medidor. Muestra el esquema vectorial (tensión y corriente) para verificar el correcto conexionado. Admite transductores TI-Q (tipo pinza) o TI-Flex (flexible). Aplicable en sistemas de medición directa o indirecta, trifásica o monofásica de 2 ó 3 hilos, y en redes estrella, delta y delta abierto. Registra hasta 50 novedades con fecha y hora. Admite cabezal de lectura automática CZL3 o CLP100 |
| Registrador Analizador de Red |
Mide y registra Tensión[Vrms], Corriente[Arms], Potencia Activa[W], Potencia Reactiva[Var], Potencia Aparente[VA], Factor de Potencia[FP] y Cosφ, Frecuencia[Hz]. Intervalos de medición desde 1 segundo hasta 15 minutos. Transductores de linealidad absoluta y mínima incertidumbre. Rangos desde 50 mA hasta más de 3000 A. Mide potencia y energía en 4 cuadrantes y admite el método Aarón (Teorema de Blondel) |
| Multímetro |
Mide parámetros instantáneos: UFN, ULL, I, P, S, Q, Cos φ, FP, Hz, Ángulo de Fase |
ECA-300 | Accesorios y Documentación
| Parámetro |
Descripción |
| Accesorios incluidos |

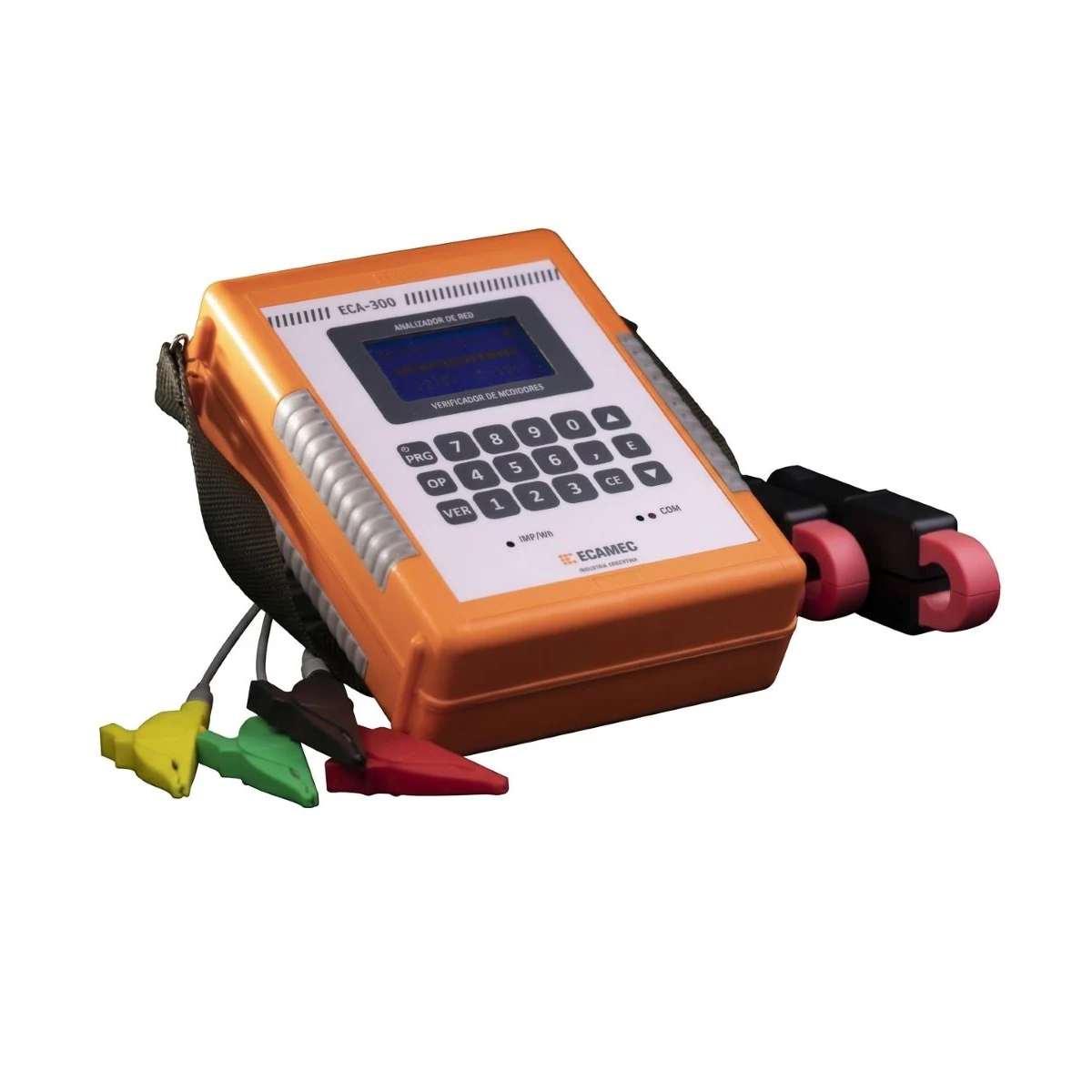

3 Transductores de Corriente mod. TI-Flex, 4 Cables de Conexión de tensión ultra flexibles de 1,5 mts, 4 Pinzas de Conexión tipo Cocodrilo protegidas y normalizadas, 4 Conectores ajustables mod. AA100-3B, 1 Bolso de protección y transporte, 1 Fuente para Carga de batería, 1 Certificado de Calibración digital, Cable de Comunicación USB, Licencia de software y Manual de uso digital |
| Accesorios Opcionales |
Transductor de Corriente mod. PZ20 y PZ100, Cabezal de Lectura Automática CPI, Cabezal CI exclusivo para prueba de medidores con diodo emisor rojo, Simulador de Carga modelo Ym-10, Determinación automática de relación de TI (MT/BT) en servicio y bajo carga, Conexión inalámbrica opcional que opera en sincronismo con amperímetro U-AMP1000 |
