Descripción General del Producto
WireXpert 4500 – Certificador de Cables para Redes de Cobre Cat8 y Fibra Óptica
El WireXpert 4500 es el modelo más potente de la serie WireXpert y está diseñado específicamente para técnicos de redes e instaladores que requieren una certificación de alta precisión de cableado de cobre y fibra óptica. Permite mediciones de hasta 2500 MHz, lo que lo hace ideal para redes modernas de alto rendimiento, incluyendo Categoría 8 (Clase I y II).

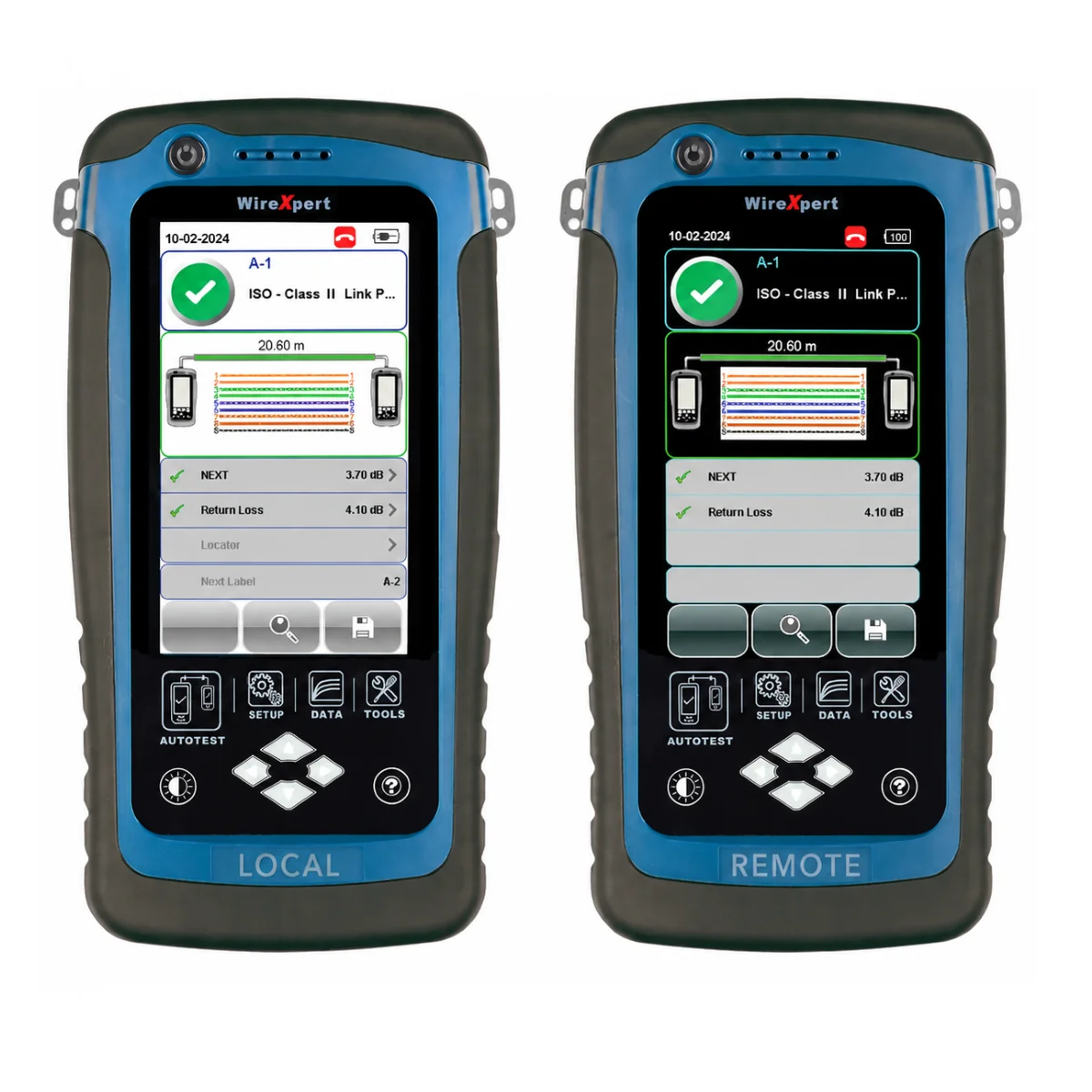

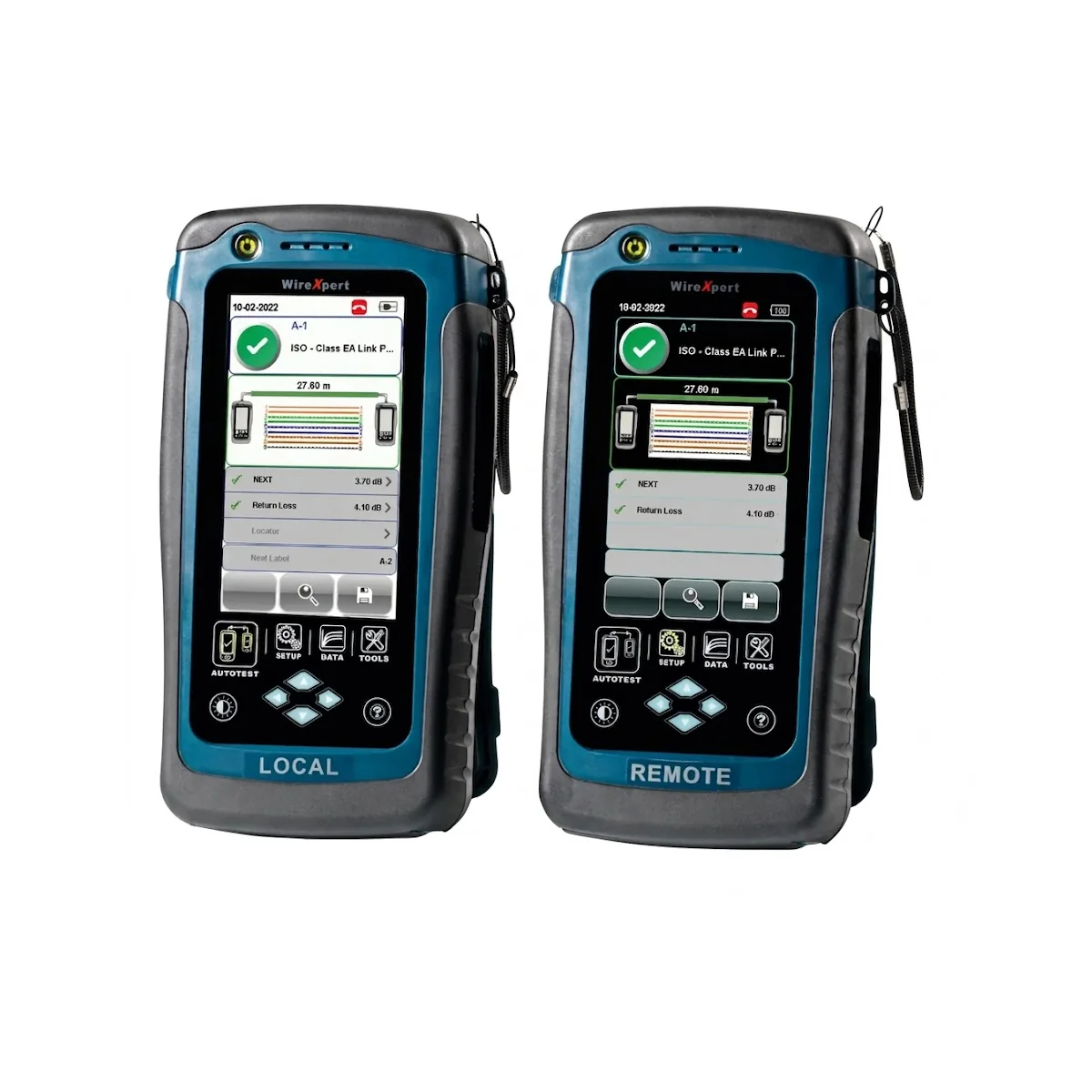

El dispositivo certifica tanto cableado de cobre hasta Categoría 8 como cableado de fibra óptica multimodo y monomodo. Su innovador Sistema de Control Dual (DCS™) equipa ambas unidades de mano con pantallas táctiles a color y funcionalidad idéntica, permitiendo trabajo independiente o en equipo. Las mediciones de fibra se realizan a 850/1300 nm (multimodo) y 1310/1550 nm (monomodo), con adaptadores opcionales para coaxial y Ethernet industrial. El software eXport integrado permite exportar datos en PDF o CSV, con integración en la nube mediante eXport Cloud Enterprise.
Especificaciones técnicas
WireXpert 4500 | Especificaciones de Pruebas en Cobre
| Parámetro |
Descripción |
| Pruebas de certificación |
TIA 568-D.2 CAT 5e, 6, 6A, CAT 8, 1005A, MPTL, ISO/IEC 11801 series, EN 50173 Class D, E, EA, F, FA, Class I y II Permanent Link y Channel, CAT 5e, 6, 6A, 7 y 7A patchcable |
| Longitud máxima de cable para Autotest dual |
500 m |
| Ciclos de inserción |
Canal: 10 000 (típico), Permanent Link: 5000 (típico) |
| Parámetros de prueba |
Según lo especificado en TIA 1152A Level, IEC 61935 |
| Wiremap |
TIA 568A y 568B, variantes cruzadas |
| Resistencia de bucle |
0 a 40 Ω, ± 0,1 Ω |
| Longitud |
0 a 500 m, ± 0,5 m (dual ended) |
| Retardo de propagación y Delay Skew |
0 a 5000 ns, ± 1 ns |
| Atenuación |
0 a 70 dB, ± 0,1 dB |
| NEXT par a par y Power-Sum |
0 a 85 dB, ± 0,2 dB |
| ACRF par a par y Power-Sum |
0 a 85 dB, ± 0,2 dB |
| Pérdida de retorno |
0 a 40 dB, ± 0,2 dB |
| ACRN, PSACRN |
0 a 85 dB, ± 0,5 dB |
| Diagnóstico avanzado |
Localizador de fallos en el dominio del tiempo para RL y NEXT |
| Precisión de medición |
Supera TIA 1152A Level IIIe, 2G e IEC 61935-1 Level IIIe, IV, V, VI |
| Rango de frecuencia de medición |
1 – 2500 MHz |
WireXpert 4500 | Especificaciones de Pruebas en Fibra – SM
| Parámetro |
Descripción |
| Longitudes de onda |
1310 nm, 1550 nm |
| Tiempo de Autotest |
6 segundos |
| Tipo de conector |
SC, LC (opcional, necesita adaptador) |
| Estándar de prueba |
TIA-568-D.3, IEC 14763-3 |
| Pérdida |
0 a 24 dB, ± 0,2 dB |
| Longitud |
0 a 20 000 m, ± 1,5 m más ±1,5% de la longitud |
| Potencia de salida |
≥ -9 dBm |
| Sensibilidad del receptor |
-40 dBm |
WireXpert 4500 | Especificaciones de Pruebas en Fibra – MMEF
| Parámetro |
Descripción |
| Longitudes de onda |
850 nm, 1300 nm |
| Tiempo de Autotest |
Medición bidireccional en 6 segundos |
| Tipo de conector |
SC |
| Estándar de prueba |
TIA-568-D.3, IEC 14763-3 |
| Pérdida |
0 a 12 dB, ± 0,2 dB |
| Longitud |
0 a 2000 m, ± 1,5 m más ±1,5% de la longitud |
| Rango dinámico |
12 dB |
| Potencia de salida |
≥ -22 dBm |
| Sensibilidad del receptor |
-40 dBm |
| Cumplimiento Encircled-Flux (EF) |
IEC 61280-4-1, IEC 14763-3 |
| Longitud de onda VFL |
650 nm |
| Potencia VFL |
0 dBm (típico) |
WireXpert 4500 | Especificaciones Generales y Ambientales
| Parámetro |
Descripción |
| Interfaces |
Interfaz de sonda, RJ45 Ethernet, USB host y dispositivo, talkset, conector de alimentación |
| Pantalla |
LCD industrial de 5″, área táctil en ambas unidades |
| Carcasa |
Plástico reforzado con recubrimiento de goma, soporta prueba de caída de 1,5 m sobre superficie dura |
| Capacidades de la unidad remota |
Ver resultados de pruebas, guardar pruebas, iniciar autotest |
| Fuente de alimentación |
AC 100-240 V / DC 12 V, adaptador de corriente 3 A |
| Batería |
Li-Ion extraíble y recargable |
| Capacidad de la batería |
>8 horas de funcionamiento continuo |
| Capacidad de almacenamiento interno |
2000 resultados de pruebas de cobre con información de gráficos completa |
| Almacenamiento externo |
Memoria USB Flash Drive |
| Dimensiones |
232 mm x 126 mm x 87 mm (8,7 x 4,3 x 2,1 pulgadas) |
| Peso |
Aprox. 1,4 kg (3 lb)/unidad |
| Idiomas soportados |
tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr |
| Período de calibración |
1 año |
| Condiciones ambientales |
| Temperatura de funcionamiento |
0 a 40 °C |
| Temperatura de almacenamiento |
-20 a 60 °C |
| Humedad relativa |
10 % a 80 % |
| Requisitos mínimos del sistema para software de informes |
| Sistema operativo |
Microsoft Windows 10/11, 32 o 64 bit |
| Procesador |
Intel Core i3, 2,4 GHz y superior |
| Espacio en disco |
200 MB de espacio libre en disco |
| RAM |
1 GB RAM |
| Framework |
Microsoft.NET Framework 4.0 |
