Descripción General del Producto

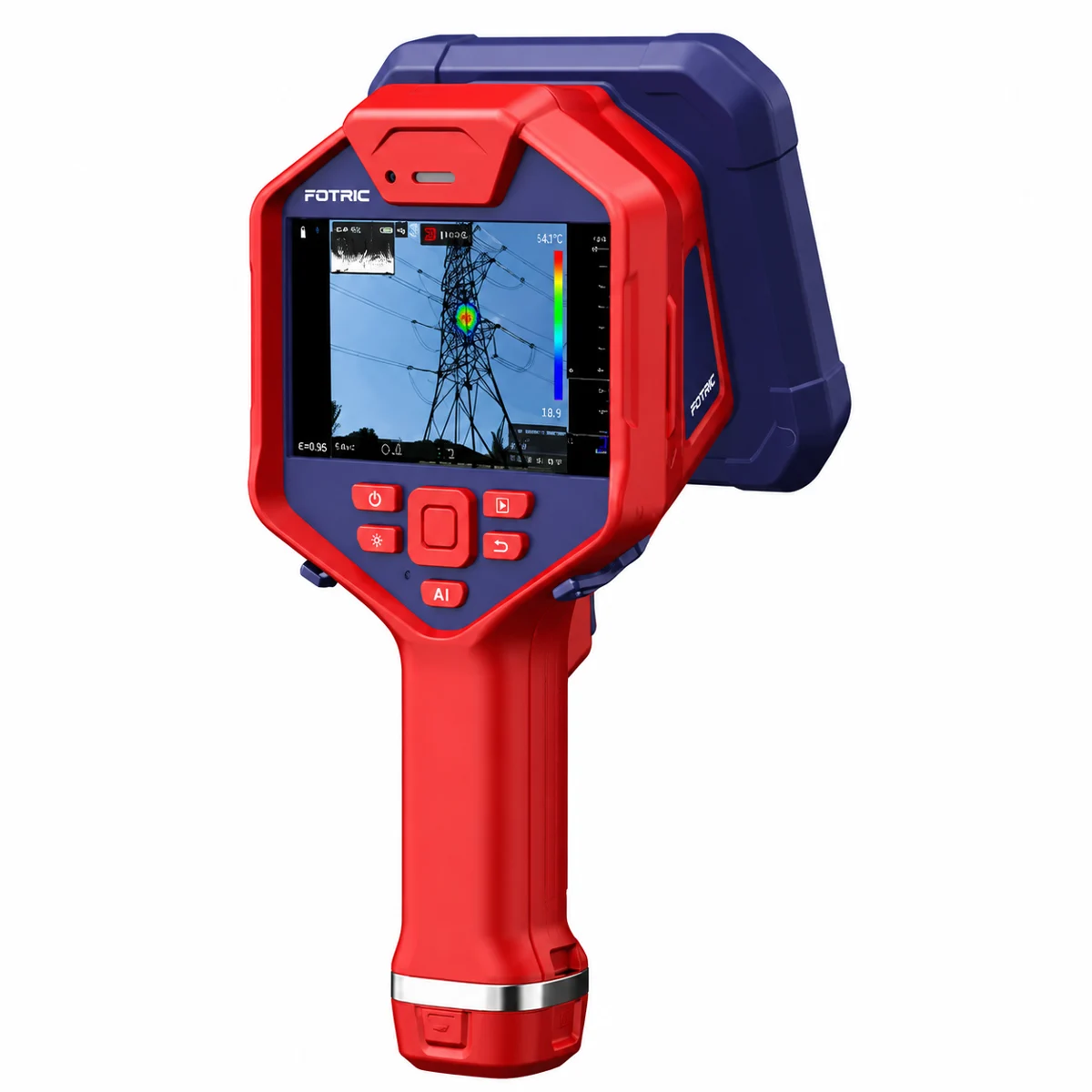

La FOTRIC H7 es una cámara de imágenes acústicas de alto rendimiento con 345 micrófonos digitales MEMS, distancia de trabajo de 0,3 a 300 metros y el asistente de inspección inteligente NaviPdM® Venus. Diseñada para profesionales que necesitan detección de largo alcance, diagnóstico automatizado de descargas parciales y evaluación de fugas con generación de informes en el dispositivo.
NaviPdM® Venus: Asistente de Inspección Inteligente
La cámara de imágenes acústicas FOTRIC H7 combinada con NaviPdM® Venus permite un flujo de trabajo completamente digitalizado desde la adquisición de datos hasta la gestión, ayudando a las empresas a mejorar la eficiencia operativa y la seguridad.
Escenarios de Aplicación
- Mantenimiento y revisión de equipos: registre el estado de los equipos periódicamente, proporcione alertas tempranas de fallos potenciales y reduzca el tiempo de inactividad,
- Control de calidad: capture datos clave de imágenes acústicas durante la producción para asegurar la consistencia del producto,
- Gestión de proyectos: suministre registros detallados de imágenes acústicas para apoyar la planificación y ejecución durante la reubicación de equipos o la implementación de nuevos proyectos.
¿Cómo Crear Activos Rápidamente?
- Método tradicional,
- Método 1: Crear activo con código QR. Primer escaneo para registrar activos, posterior recolección de datos de inspección,
- Método 2: Crear activos manualmente,
- Creación de Activos NaviPdM®,
- Informe de Diagnóstico DP,
- Informe de Evaluación de Fugas.
Porque Elegir FOTRIC H7?

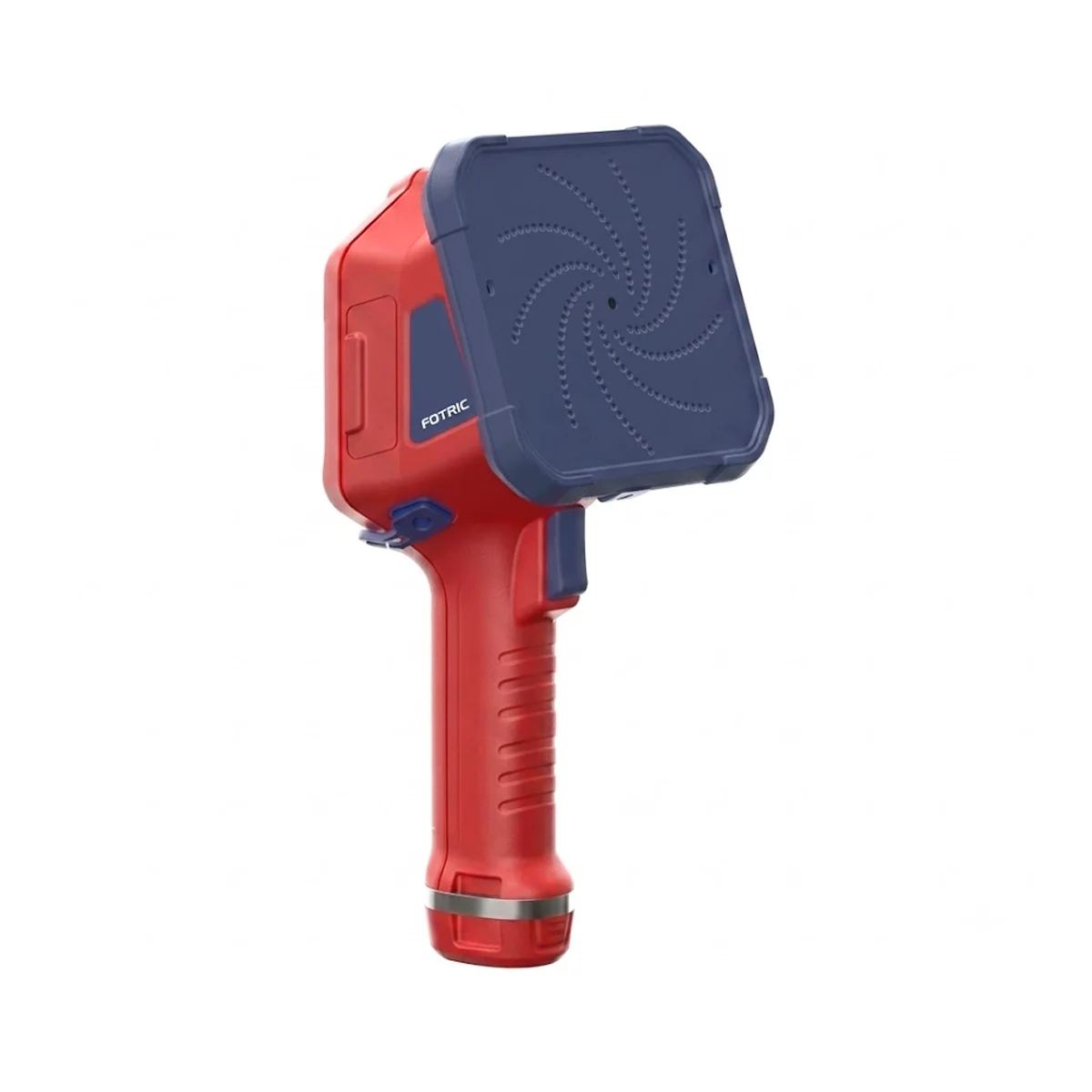

- Matriz optimizada con topología en espiral con 345 micrófonos digitales MEMS,
- Cámara digital industrial: resolución de 13 MP,
- Baterías de litio extraíbles, con dos paquetes, autonomía continua superior a 6 horas, satisfaciendo necesidades de inspección de día completo,
- Diseño de doble fuente de luz LED para iluminación superior,
- Rango de escucha ultra largo: distancia operativa de 0,3 m a 300 m.
Característica Unicas
- Diagnóstico Inteligente: diagnóstico AI de defectos de DP, evaluación inteligente de costo de fugas,
- Inspección Inteligente: flujo de trabajo digitalizado completo.
Retardo de Imagen Acústica (T-FFTD®)
Utiliza una matriz acústica transitoria multimodal para mejorar la retención de eventos acústicos a nivel de microsegundos. Aumenta la retención de señal y mejora la eficiencia de inspección para fuentes de sonido intermitentes.
Enfoque de Imagen Acústica
Combina algoritmos adaptativos de reducción de ruido dinámico para lograr una localización enfocada de fuentes de sonido. Enmascara el área circundante y se enfoca solo en una parte seleccionada de la imagen acústica.
Fondo en Escala de Grises
Bajo un fondo de escala de grises de grado industrial, las visualizaciones de señales de sonido son más prominentes.
NaviPdM® Venus
Sistema innovador de gestión de datos acústicos, permite la digitalización de proceso completo desde la adquisición de datos hasta la gestión.
Descargas Parciales · Diagnóstico Automatizado
La IA identifica descargas superficiales, descargas flotantes, descargas de corona y evalúa los niveles de severidad.
Informes Rápidos · Generación en Dispositivo
Genera directamente informes Word o PDF en el dispositivo, con vista previa disponible en la galería.
Función Favoritos
Resalte, localice imágenes rápidamente y gestione con facilidad.
Aplicaciones
- Aplicaciones de Fugas de Gas: detección y evaluación de fugas con cuantificación de costos,
- Aplicaciones de Descargas Parciales: diagnóstico automatizado de tipos de descarga.
Características principales
-
FOTRIC H7: 345 micrófonos MEMS, rango de frecuencia 2~100 kHz, FOV acústico 66°×52°, distancia 0,3~300 m, cámara 13 MP, pantalla táctil 5″ 1280×720, NaviPdM® Venus, T-FFTD®, enfoque acústico, diagnóstico DP automatizado, informes Word/PDF en dispositivo, doble LED, IP54, baterías extraíbles 7,4 V / 3500 mAh.
