diagnostique fallas en conductos metálicos con precisión y largo alcance

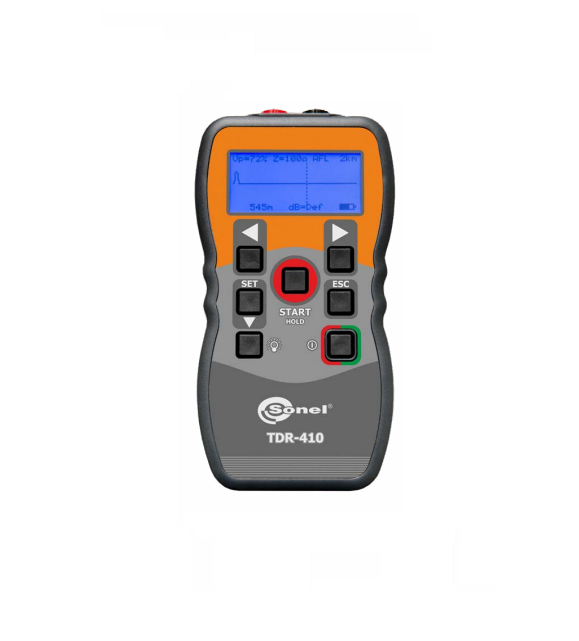

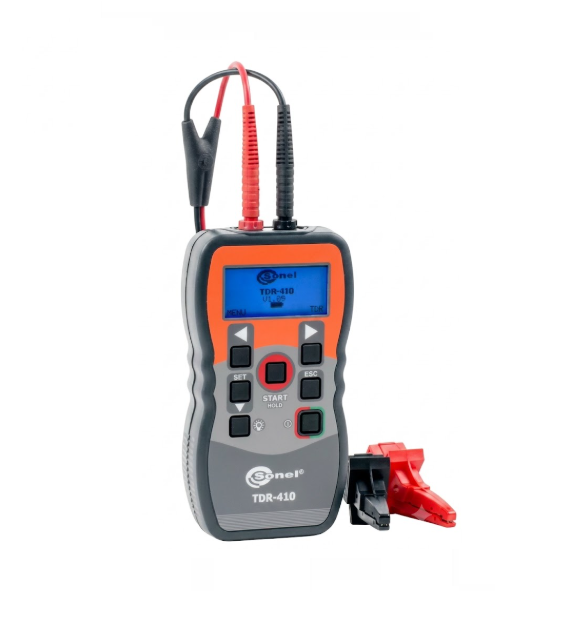

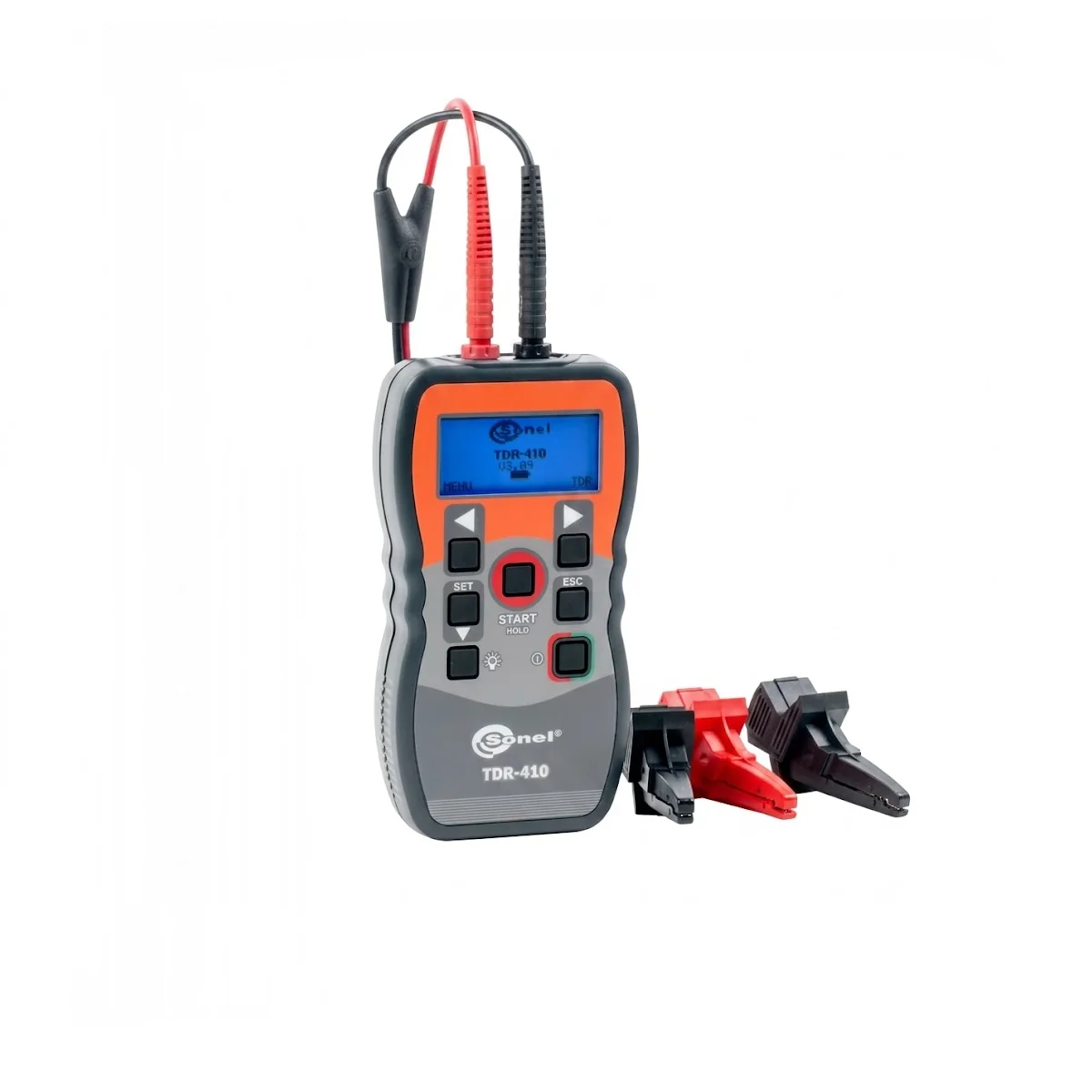

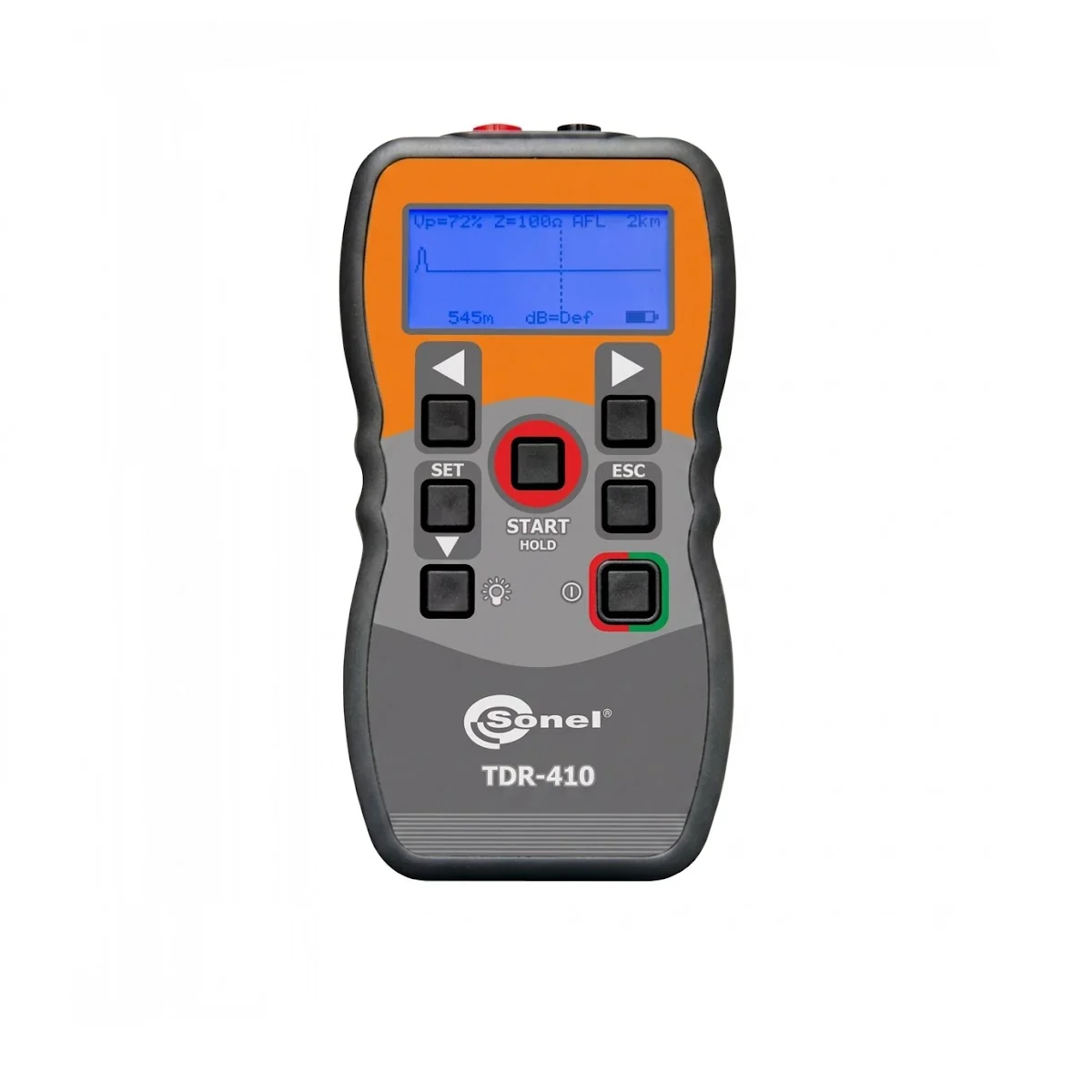

El reflectómetro Sonel TDR-410 está diseñado para localizar fallos en conductos metálicos. Esta herramienta profesional está destinada a mayoristas eléctricos y minoristas de cableado, empresas de instalación eléctrica, trabajadores de mantenimiento en plantas de producción y personal de construcción. Cumple con las expectativas de todas las personas que necesitan encontrar el lugar exacto del fallo y el final del cable en cables de alimentación eléctrica y de telecomunicación.
El reflectómetro Sonel se distingue por su largo rango de operación de hasta 4000 metros, muy bajo margen de error en la medición (en el orden del 1%) y la capacidad de ajustar tanto la velocidad de propagación como la impedancia del cable que se encuentra bajo investigación. El dispositivo presenta gráficamente las fallas del cable con una indicación de la distancia a la falla en la pantalla, permitiendo una localización rápida y precisa de roturas, cortocircuitos, daños causados por la humedad y otros cambios en la impedancia del cable.
Capacidades
- La localización de fallas en cables de energía y telecomunicaciones cubre las aplicaciones más comunes en el sector eléctrico,
- La localización de fallas en cables coaxiales y de infraestructura amplía el rango de aplicaciones del equipo,
- La detección de roturas, cortocircuitos, daños causados por la humedad y otros cambios en la impedancia del cable permite un diagnóstico completo,
- La presentación gráfica de las fallas del cable con indicación de la distancia a la falla en pantalla facilita la interpretación inmediata de los resultados,
- El largo rango de operación de hasta 4000 metros (14000 ft) con 11 rangos de medición seleccionables ofrece versatilidad para diferentes longitudes de cable,
- La precisión del 1% del rango seleccionado garantiza resultados confiables en cada medición,
- La velocidad de propagación ajustable dentro de 1…99% o 148 m/μs y la impedancia de salida seleccionable (25, 50, 75, 100 Ω) permiten adaptar el equipo a distintos tipos de cable,
- La batería de larga duración con hasta 30 horas de escaneo continuo asegura autonomía para jornadas completas de trabajo.
Características principales
- Rangos de medición: 7 m a 4 km (20 a 14000 ft).
- Precisión: 1% del rango seleccionado.
- Impedancia de salida seleccionable: 25, 50, 75, 100 Ω.
- Velocidad de propagación ajustable: 1…99% o 148 m/μs.
- Protección de sobretensión: 400 V DC / 250 V AC.
- Pantalla gráfica iluminada de 128×64 píxeles.
- Grado de protección IP54.
- Alimentación: 4 baterías alcalinas tipo AA de 1,5 V.
