Descripción General del Producto

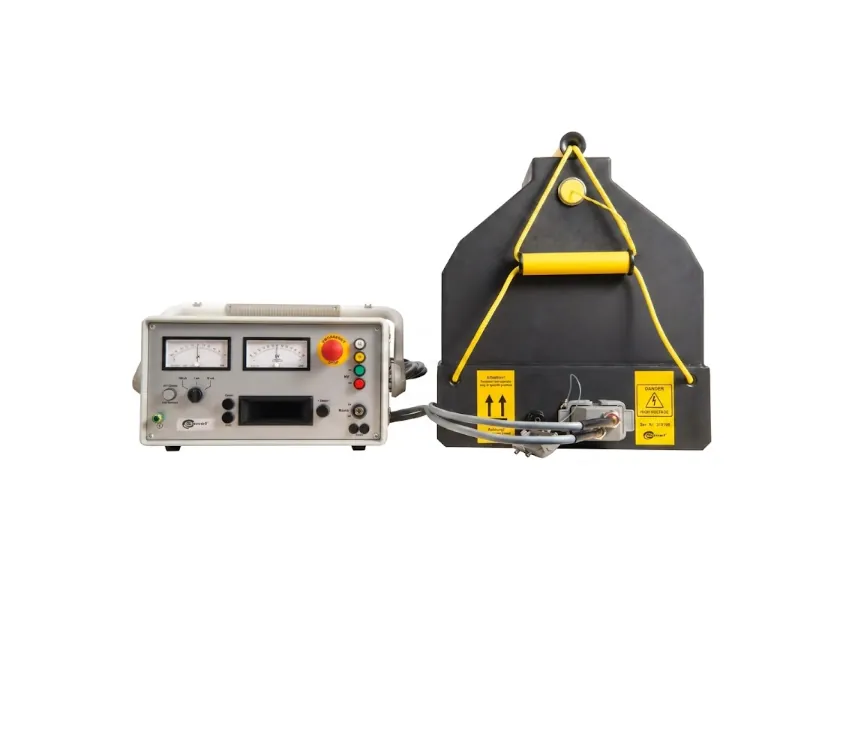

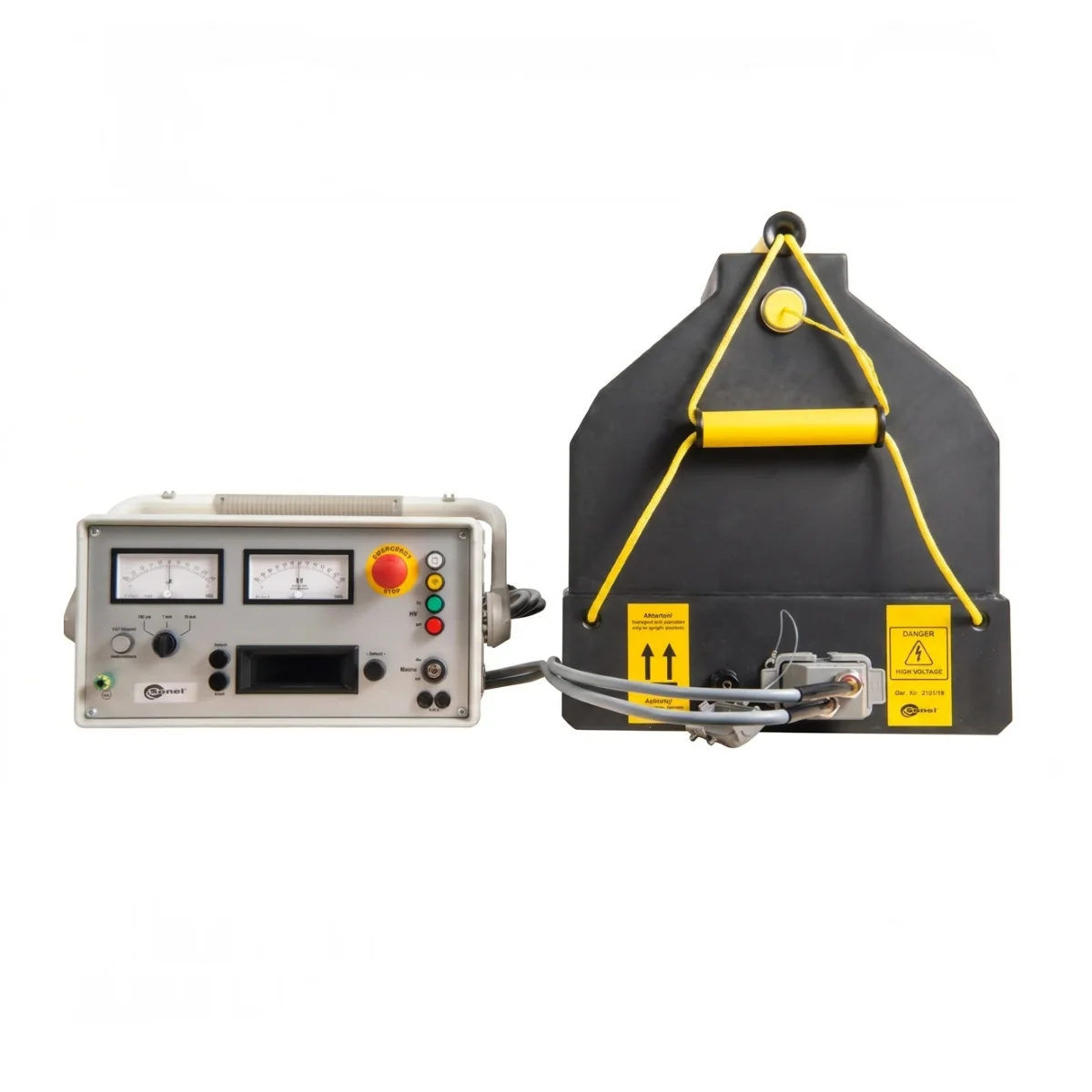

El probador de aislamiento de alta tensión S-44 VLF es un equipo compacto, robusto y portátil para comprobar los cables de media tensión según las normas IEEE400, IEC 60502-2, CENELEC HD 620 y 621, DIN VDE 0276/620 y 621. Esta herramienta profesional realiza el ensayo mediante el método de baja tensión eléctrica, utilizando la tensión de VLF (Very Low Frequency) a una frecuencia de 0,1 Hz, siendo la forma más rápida de detectar daños de aislamiento.
El dispositivo S-44 VLF puede probar cables con aislamiento de plástico (XLPE, PE-, EPR) y papel-aceite (PILC). Además, es posible realizar una prueba con tensión continua de 0…62 kV DC con polaridad negativa y positiva. Esta versión de 110 V está diseñada para funcionar con alimentación de 100 V a 127 V, 15 A, 50/60 Hz. El equipo cuenta con control asistido por menú con display OLED, secuencia de prueba automática, temporizador integrado de 1-300 min y dispositivo de descarga automático integrado de 12 500 J.
Capacidades
- La prueba VLF a 0,1 Hz (opcional: 0,05 Hz + 0,02 Hz) es la forma más rápida de detectar daños de aislamiento en cables de media tensión,
- La prueba con tensión continua (0…62 kV DC) complementa el diagnóstico con polaridad negativa y positiva,
- La compatibilidad con cables de aislamiento de plástico (XLPE, PE-, EPR) y papel-aceite (PILC) cubre los tipos más comunes,
- La capacidad de probar hasta 60 km de cable (15,0 µF a 6 kVRMS, 0,02 Hz) permite ensayos en largas distancias,
- La alimentación de 110 V (100 V…127 V), 15 A, 50/60 Hz permite su uso en regiones con este estándar de tensión,
- El dispositivo de descarga automático integrado (máx. 12 500 J) garantiza la seguridad tras cada prueba,
- El software Sonel VLF Tester genera informes profesionales en PDF en 6 idiomas,
- La construcción en dos partes facilita el transporte para 1-2 personas.
Características principales
- Tensión de salida VLF: 0…44 kVRMS a 0,1 Hz (opcional: 0,05 Hz + 0,02 Hz).
- Tensión de salida DC: 0…62 kV DC, polaridad negativa y positiva.
- Máx. longitud de cable comprobable: hasta 60 km.
- Medidas a máx. tensión VLF y 0,1 Hz: 1,0 µF a 44 kVRMS.
- Dispositivo de descarga automático integrado: máx. 12 500 J.
- Rango de medición de tensión: -70…0…70 kV, precisión ±1%.
- Alimentación: 110 V (100 V…127 V), 15 A, 50/60 Hz.
- Código: WMPAS44VLF.
