Descripción General del Producto
Medidor de resistencia de aislamiento Sonel MIC-RS: ideado para la industria
La herramienta está dedicada para las empresas y fábricas en las que, durante la fabricación de semiproductos, hace falta controlar la resistencia de aislamiento de forma continua o puntual. Esta herramienta profesional también funciona perfectamente en los sistemas con producción automatizada. El medidor se puede instalar en el cuadro de distribución, en el puesto del operario (mesa de montaje o control de calidad), el armario de control e incluso en una carcasa de rack.
El medidor Sonel MIC-RS, diseñado para integración sencilla con las plataformas de automatización y gestión energética más comunes, es una buena opción para sistemas basados en la arquitectura EcoStruxure de Schneider Electric y otros entornos industriales. El instrumento cumple según requerimientos del estándar EN IEC 61557.
Capacidades
- Selección de tensión de medición con rangos de 50…1000 V,
- Función AutoRange en dos variantes que permite conmutar dinámicamente la tensión de medición para adaptarla a las condiciones actuales,
- Mediciones disponibles en dos modos: automático (continuo) y manual (puntual),
- Medición de la capacidad después de la medición de RISO y medición de la resistencia con baja tensión,
- Interfaz RS-232 o RS-485 con protocolo de comunicación MIC-RS-SCP o Modbus.
Modelos disponibles
| Modelo | Interfaz | Protocolo de comunicación | Código |
|---|---|---|---|

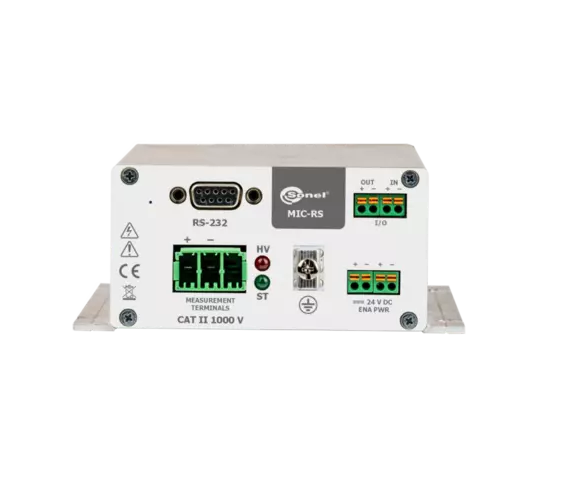

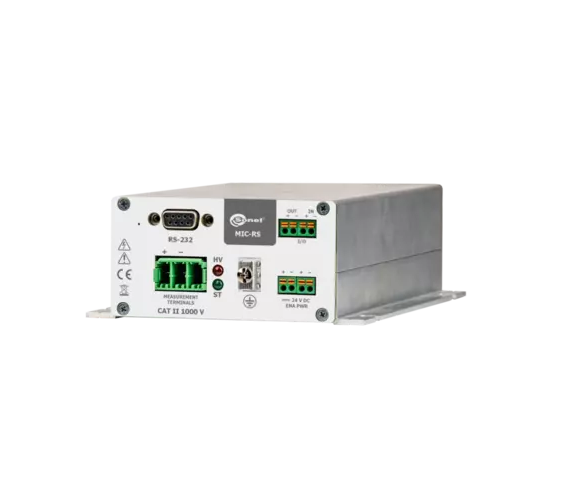

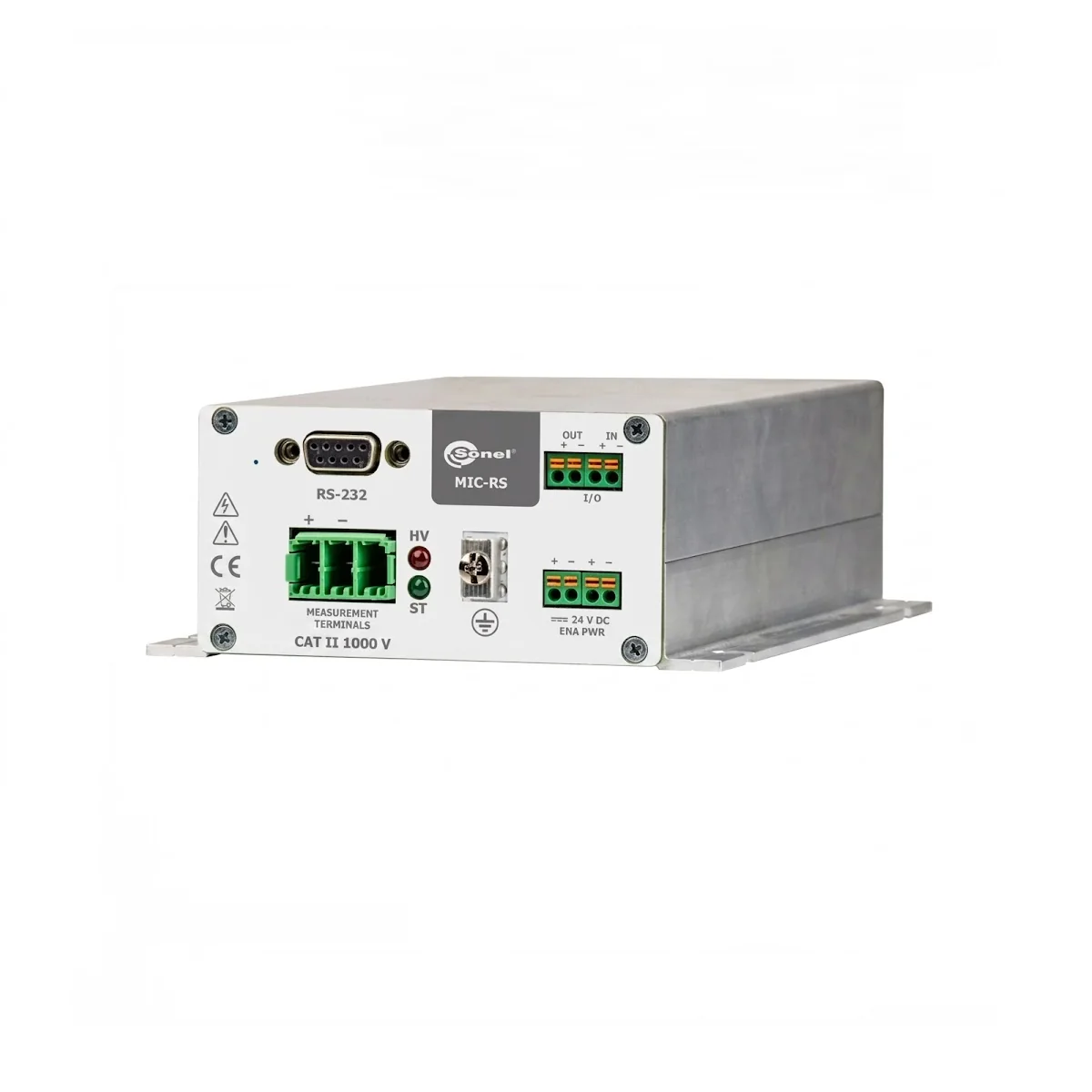

| MIC-RS | RS-232 | MIC-RS-SCP | WMGBMICRS232 |
| MIC-RS | RS-232 | Modbus | WMGBMICRS232M |

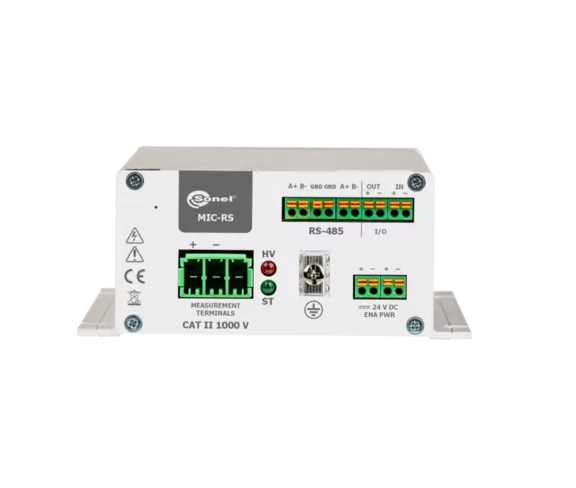

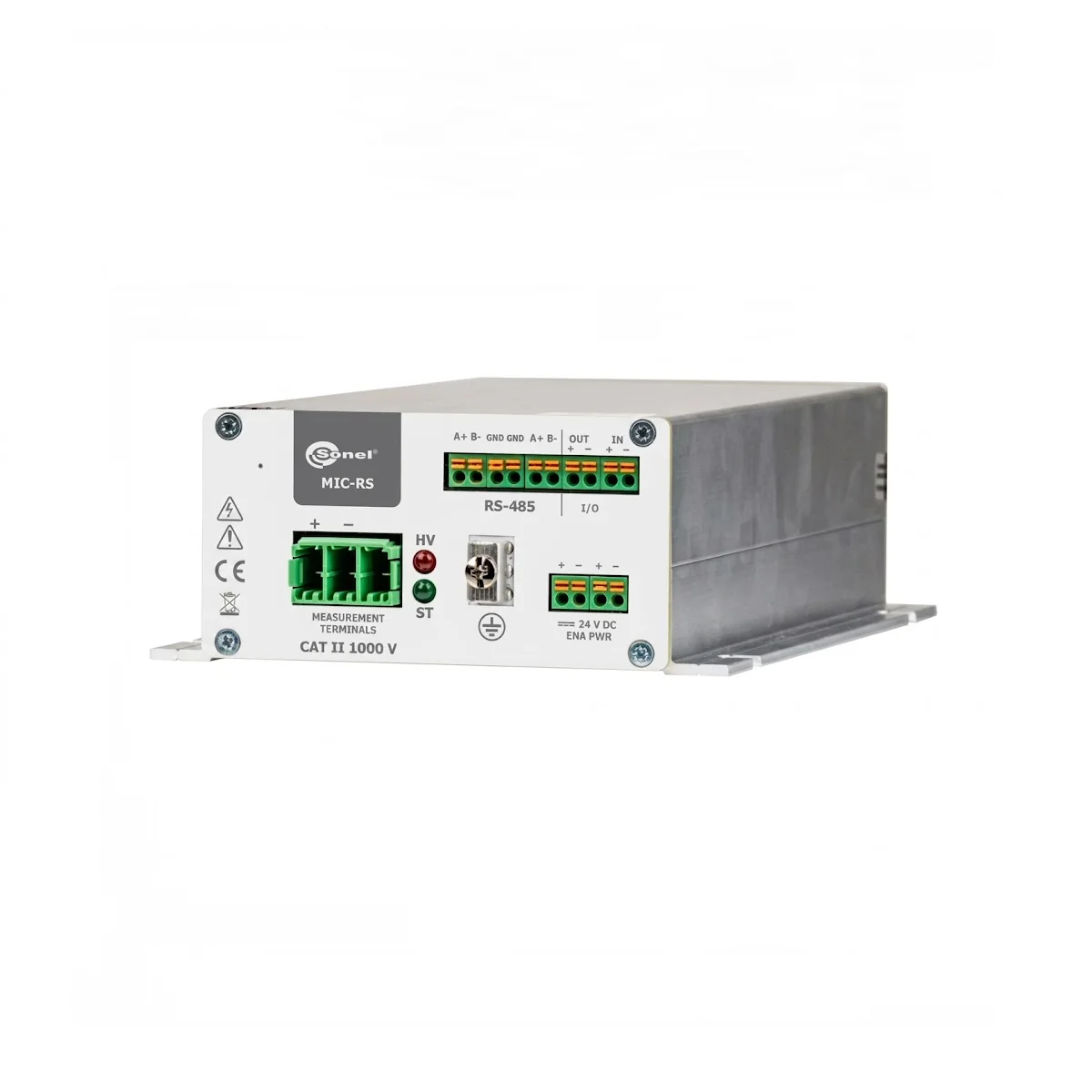

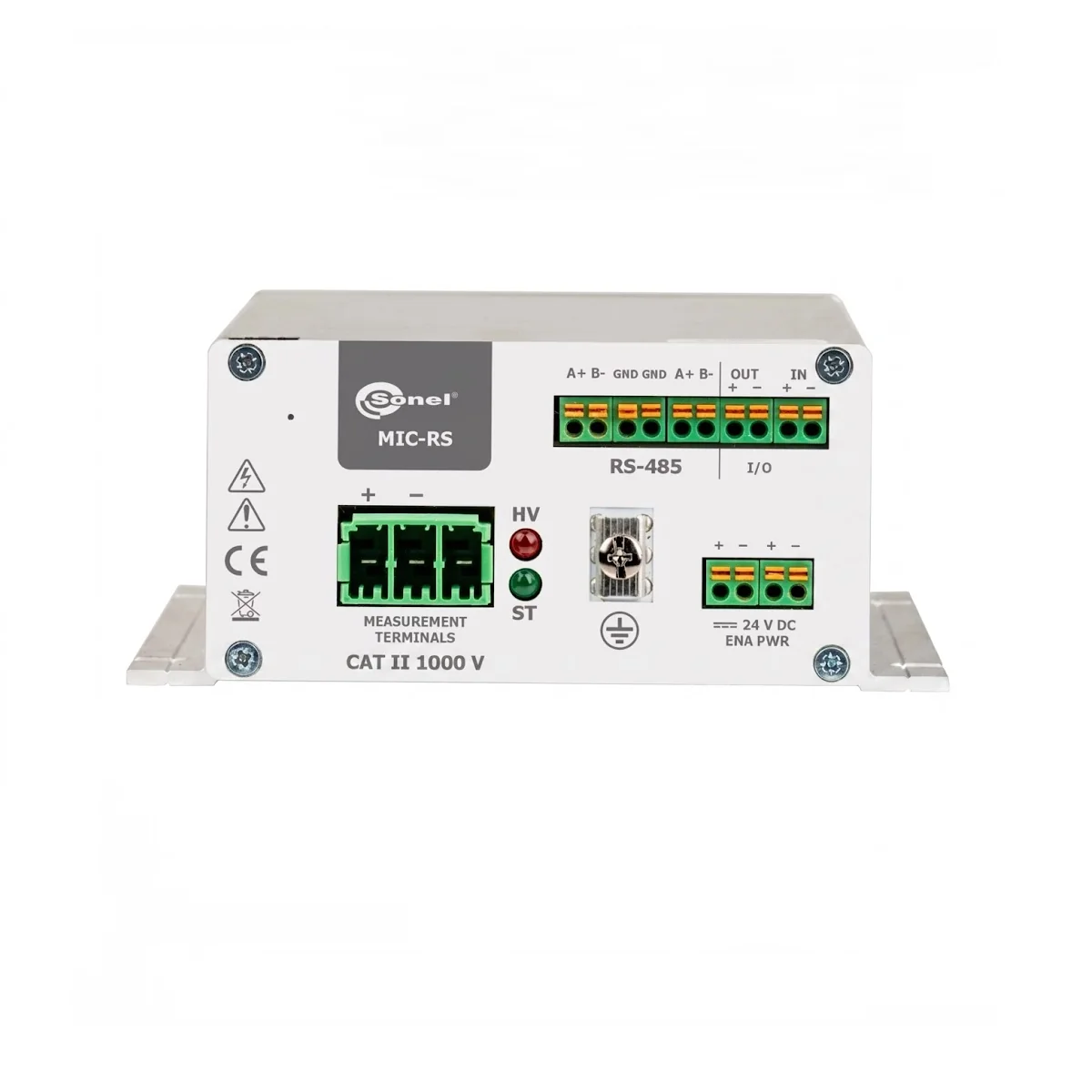

| MIC-RS | RS-485 | Modbus | WMGBMICRS485M |
Es posible preparar una versión del medidor con la interfaz y el protocolo de comunicación especificados por el cliente.
Características del producto
- Descarga automática de capacitancia de los objetos probados después de la medición de resistencia de aislamiento.
- Corriente de prueba: <2 mA.
- Protección contra la medición de objetos vivos.
- Medición de resistencia de aislamiento con el método de dos conductores.
- Alimentación externa.
Reacción y comunicación
La funcionalidad de la herramienta se ve ampliada por la salida y la entrada digital. Gracias a ellas, puede reaccionar a los acontecimientos del sistema en el que funciona el medidor. Para controlar el medidor desde un dispositivo principal (Main/Master), se utiliza el protocolo de comunicación en serie MIC-RS-SCP o protocolo Modbus. Gracias a él, se puede iniciar y detener la medición de resistencia, registrar el resultado de la medición o modificar la configuración del instrumento.
Objetivo: Industria 4.0
El uso del protocolo Modbus RTU sobre bus RS-485 permite:
- Integración con PLC y SCADA: conexión directa a controladores lógicos programables (PLC) y sistemas de visualización SCADA para recopilación y análisis centralizado de datos.
- Automatización y mantenimiento predictivo: control remoto de mediciones y lectura de resultados en tiempo real, facilitando la transición del mantenimiento preventivo hacia estrategias de mantenimiento predictivo.
- Flexibilidad y escalabilidad: instalación de medidores tanto en celdas de media tensión (MT) nuevas como en modernizadas, garantizando supervisión continua del estado del aislamiento.
Además
- el medidor se debe instalar/integrar de forma permanente y cumple un papel secundario (Secondary/Slave).
- el espectro de funciones se ha diseñado para aplicaciones especializadas.
- el usuario puede determinar si la función predeterminada es medir RISO o resistencia baja (RX).
