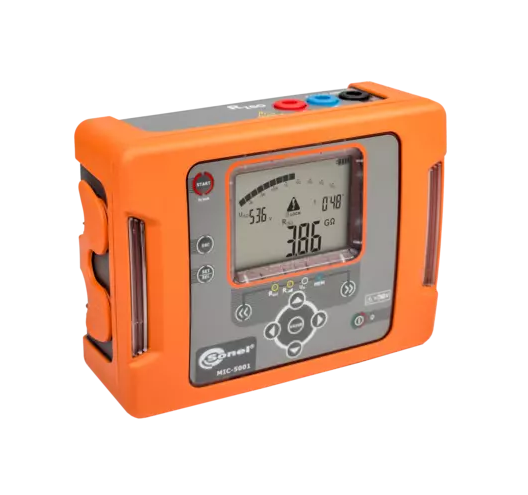

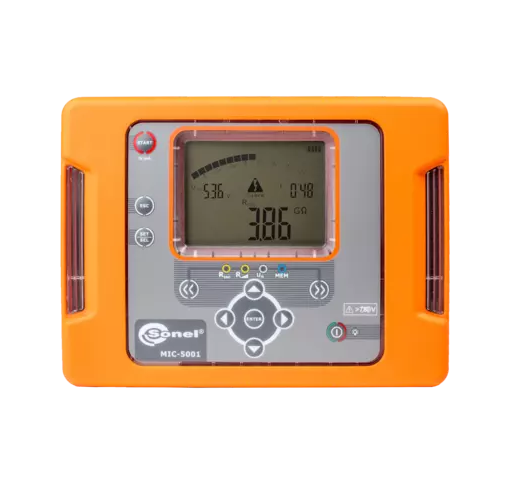

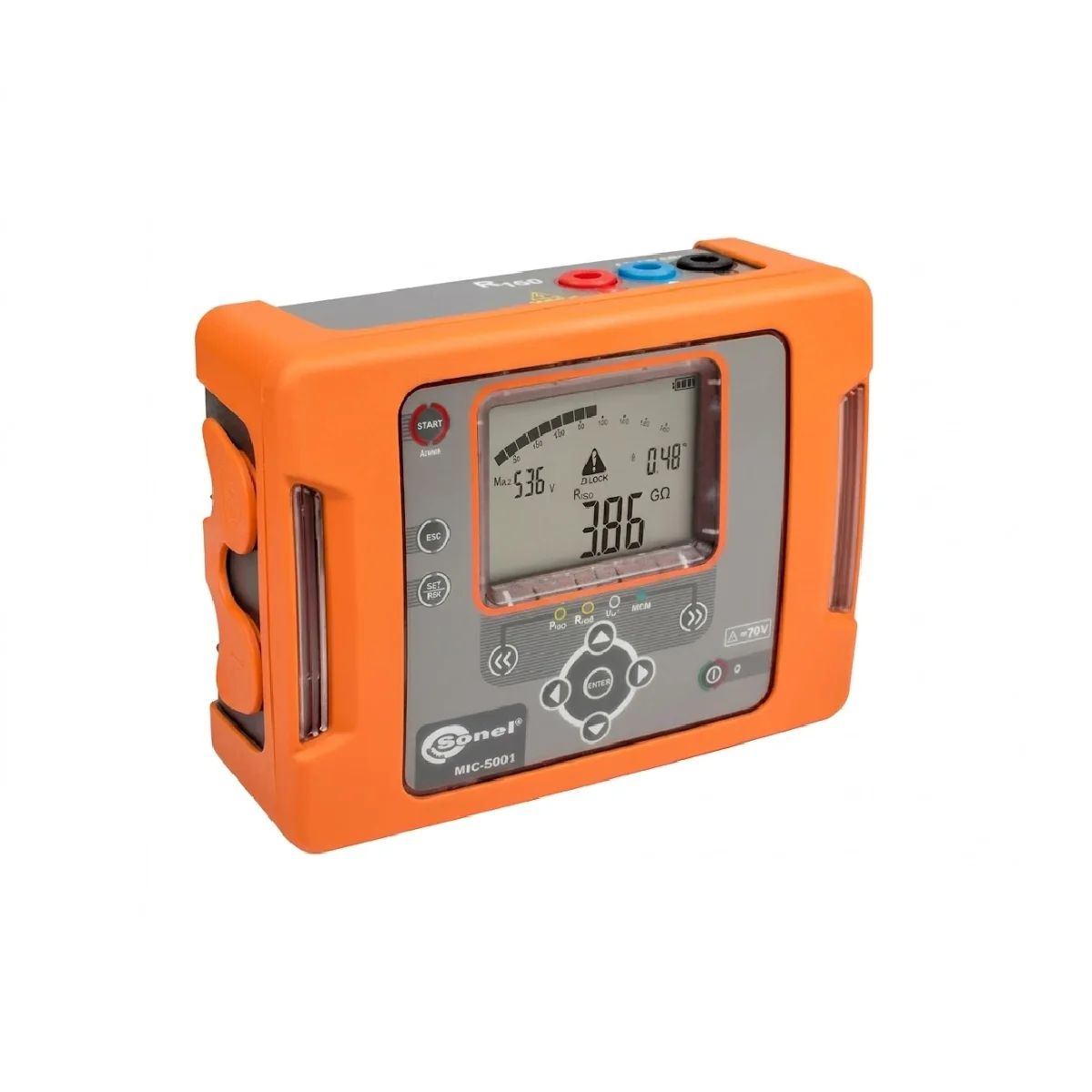

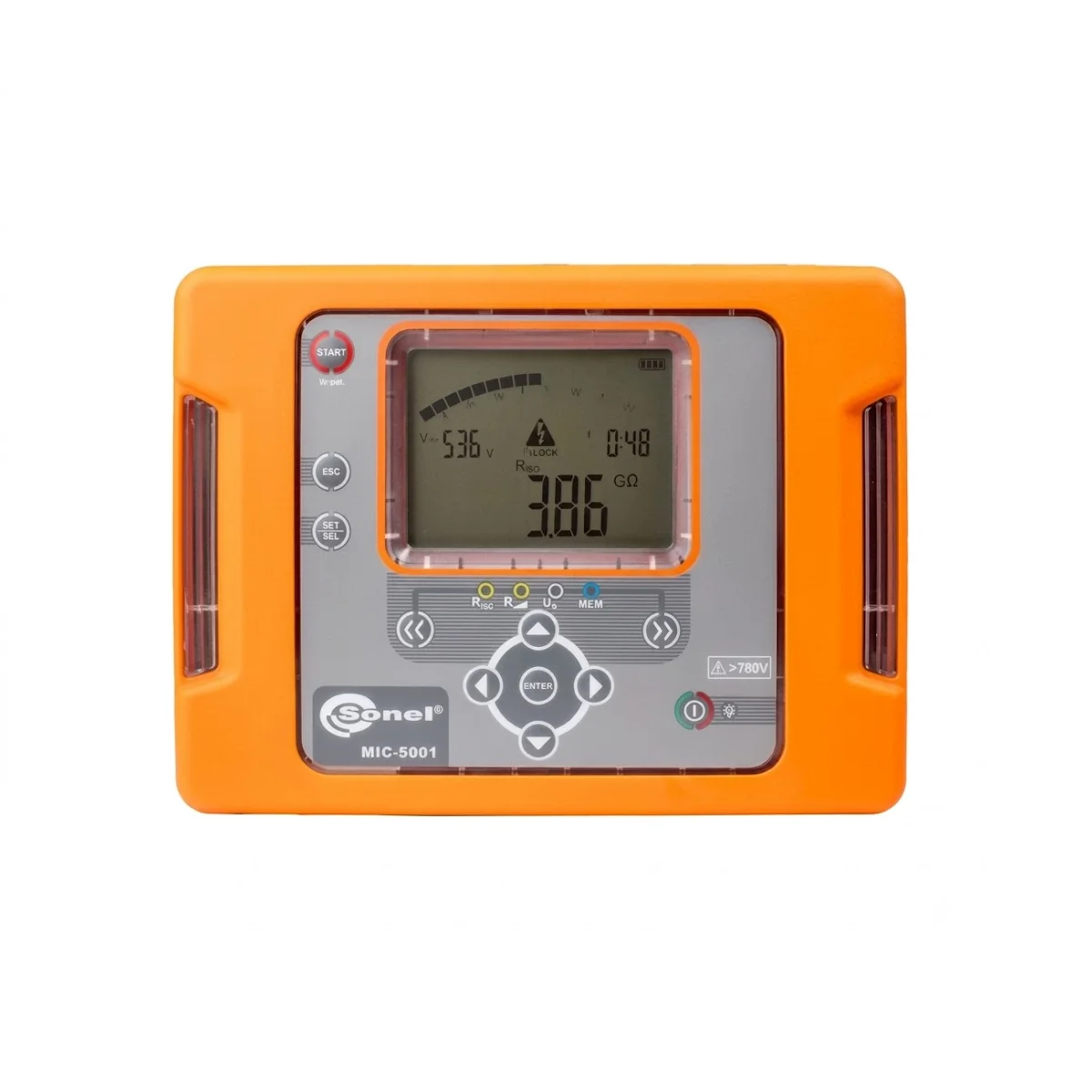

Medidor de resistencia de aislamiento SONEL MIC-5001

Características generales

El equipo puede ser usado para medir la resistencia de aislamiento usando la prueba de tensión ajustable hasta 5000 V. Al probar los cables, se descarga automáticamente al momento de completar la medición.

Una ventaja importante del equipo es la habilidad para un funcionamiento suficientemente largo después de una recarga de pilas. Los electricistas realizando pruebas repetitivas no tienen que preocuparse por que las baterías se descarguen antes de completar la tarea.

El equipo tiene un voltímetro incorporado tanto para tensiones de continua CC como de alterna CA en el rango de 750 V.

Más información

Características del producto

  • Selección de tensión de medición con rangos de 50…5000 V, con pasos de 50 V, y de 50 V desde 500 a 5000 V con pasos de 100 V
  • Indicación continua de la resistencia de aislamiento o corriente de fuga
  • Descarga automática de la capacitancia del objeto medido tras haber terminado la medición
  • Señalización acústica de intervalos de 5 segundos para facilitar la captura de las características del tiempo
  • Medida de los tiempos T1, T2 y T3 para la medición de los coeficientes de absorción DAR e índice de polarización PI
  • Indicación de tensión de prueba actual durante la medición
  • Protección contra la medición de objetos vivos
  • Método de medición de dos y tres cables de medición de resistencia de aislación
  • Rampa de prueba en la medición de resistencia de aislamiento y medición de la tensión de ruptura hasta 1 kV/s
  • Medición de tensión en alterna y continua en el rango de 0…750 V
  • 990 celdas de memoria (11.880 registros), transmisión de datos a una PC a través de cable USB
  • Batería recargable incorporada
  • El equipo cumple con los requisitos de la norma EN 61557
  • El medidor puede ser utilizado y cargado desde un adaptador de fuente externa o desde el enchufe del auto

Aplicaciones
Medición de resistencia de aislamiento con tensión de prueba ajustable – hasta 5 kV. Es una gran herramienta para evaluar el estado del aislamiento eléctrico en viviendas, edificios, industrias, ferrocarriles y otras instalaciones de uso general. El medidor puede ser recomendado a instaladores que trabajan en telecomunicaciones y sistemas de energía eléctrica.

Capacidades

Durante el trabajo de medición, el usuario puede recargar el dispositivo desde una fuente de alimentación externa, por ejemplo una entrada externa de 12 V / 2 Ah. Su extensa memoria permite que el dispositivo grabe y envíe a una computadora casi 12.000 resultados de medición. Descargando el software Sonel Reader del sitio web del fabricante se pueden analizar los resultados de medición y presentarlos en forma gráfica.

Categories: , Tag: Marca:

Descripción General del Producto

Medidor de resistencia de aislamiento Sonel MIC-5001: mida la resistencia de aislamiento hasta 5 TΩ

El funcional medidor de resistencia de aislamiento Sonel MIC-5001 es un dispositivo fiable para medir la resistencia de aislamiento de hasta 5 TΩ. Esta herramienta profesional se caracteriza por sus excelentes parámetros, múltiples aplicaciones y diseño ergonómico. El dispositivo combina muchas ventajas: es práctico, tiene una forma ergonómica y una carcasa sólida con un alto nivel de protección, además de bajo consumo de energía de las baterías con posibilidad de recarga durante las mediciones.

El medidor Sonel MIC-5001, con tensión de prueba ajustable hasta 5 kV, es una gran herramienta para evaluar el estado del aislamiento eléctrico en viviendas, edificios, industrias, ferrocarriles y otras instalaciones. Es perfecto para equipos de mantenimiento, prueba de motores, cables, alumbrado público o construcción y mantenimiento de sistemas fotovoltaicos.

Capacidades

  • Selección de tensión de medición con rangos de 50…5000 V, con pasos de 50 V, y desde 500 a 5000 V con pasos de 100 V,
  • Rampa de prueba en la medición de resistencia de aislamiento y medición de la tensión de ruptura hasta 1 kV/s,
  • Medición de resistencia de aislamiento con el método de dos y tres cables,
  • Indicación continua de la resistencia de aislamiento o corriente de fuga,
  • Medición de los coeficientes de absorción DAR e índice de polarización PI con tiempos T1, T2 y T3.

Características del producto

  • Descarga automática de la capacitancia del objeto medido tras haber terminado la medición.
  • Señalización acústica de intervalos de 5 segundos para facilitar la captura de las características del tiempo.
  • Indicación de tensión de prueba actual durante la medición.
  • Protección contra la medición de objetos vivos.
  • Medición de tensión en alterna y continua en el rango de 0…750 V.

RampTest

El MIC-5001 le permite al usuario determinar la resistencia de aislamiento aplicando tensión linealmente creciente con una pendiente de 1 kV/s, según la norma IEEE 95TM-2002. Este método lento y uniforme de aplicar la tensión de prueba protege el aislamiento contra la “tensión eléctrica” repentina. Este proceso puede revelar defectos que no se pueden observar en la medición de la resistencia RISO clásica. Si el aislamiento probado está debilitado o defectuoso, la función RampTest le permite al usuario determinar su tensión de resistencia máximo. Esta funcionalidad es particularmente útil para probar máquinas rotativas o pararrayos.

Aplicaciones

Es una gran herramienta para evaluar el estado del aislamiento eléctrico. El medidor puede ser recomendado a instaladores que trabajan en telecomunicaciones y sistemas de energía eléctrica que requieran la inspección del aislamiento de la vaina/aislamiento (UN ≤ 30 kV) para una tensión de 5 kV aplicada durante 5 minutos.

Además

  • 990 celdas de memoria (11.880 registros), transmisión de datos a una PC a través de cable USB.
  • batería recargable incorporada.
  • el equipo cumple con los requisitos de la norma EN 61557.
  • puede ser utilizado y cargado desde un adaptador de fuente externa o desde el enchufe del auto.
  • software Sonel Reader para analizar los resultados de medición y presentarlos en forma gráfica.

Especificaciones técnicas

Medición de resistencia de aislación
Rango Resolución Precisión
Rango de medida según IEC 61557-2 para RISOmin = UISOnom / IISOnom…5 TΩ
0,0…999,9 kΩ 0,1 kΩ ±(3% v.m. + 20 dígitos)
1,000…9,999 MΩ 0,001 MΩ ±(3% v.m. + 20 dígitos)
10,00…99,99 MΩ 0,01 MΩ ±(3% v.m. + 20 dígitos)
100,0…999,9 MΩ 0,1 MΩ ±(3% v.m. + 20 dígitos)
1,000…9,999 GΩ 0,001 GΩ ±(3% v.m. + 20 dígitos)
10,00…99,99 GΩ 0,01 GΩ ±(3% v.m. + 20 dígitos)
100,0…999,9 GΩ 0,1 GΩ ±(3% v.m. + 20 dígitos)
1,000…5,000 TΩ 0,001 TΩ ±(3% v.m. + 20 dígitos)



“v.m.” – valor medido



Valores de resistencia medida dependiendo de la tensión de medición
Tensión UISO Rango de medición
hasta 100 V 50 GΩ
200 V…400 V 100 GΩ
500 V…900 V 250 GΩ
1000 V…2400 V 500 GΩ
2500 V 2500 GΩ
5000 V 5000 GΩ



Rampa de prueba en la medición de la resistencia de aislación
Rango Resolución Precisión
0,0…999,9 kΩ 0,1 kΩ ±(5% v.m. + 40 dígitos)
1,000…9,999 MΩ 0,001 MΩ ±(5% v.m. + 40 dígitos)
10,00…99,99 MΩ 0,01 MΩ ±(5% v.m. + 40 dígitos)
100,0…999,9 MΩ 0,1 MΩ ±(5% v.m. + 40 dígitos)
1,000…9,999 GΩ 0,001 GΩ ±(5% v.m. + 40 dígitos)
10,00…99,99 GΩ 0,01 GΩ ±(5% v.m. + 40 dígitos)
100,0…999,9 GΩ 0,1 GΩ ±(5% v.m. + 40 dígitos)
1,000…4,999 TΩ 0,001 TΩ ±(5% v.m. + 40 dígitos)



Medición de tensión de ruptura en modo RampTest
Rango Resolución UISO elegida Precisión
25,0 V…99,0 V 0,1 V ≤600 V ±(5% v.m. + 10 dígitos)
100 V…600 V 1 V ≤600 V ±(5% v.m. + 4 dígitos)
25 V…999 V 1 V >600 V ±(5% v.m. + 5 dígitos)
1,00 kV…5,00 kV 10 V >600 V ±(5% v.m. + 4 dígitos)



Medición de tensión en Alterna y Continua
Rango Resolución Precisión
0…299,9 V 0,1 V ±(3% v.m. + 2 dígitos)
300…750 V 1 V ±(3% v.m. + 2 dígitos)



Rango de frecuencia: 45…65 Hz
