Descripción General del Producto

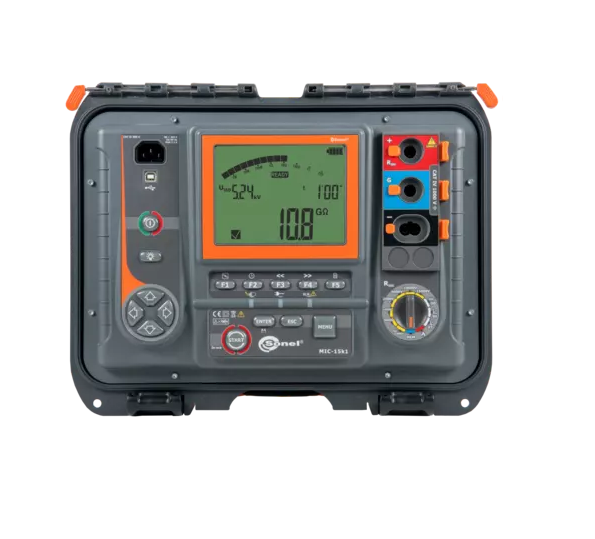

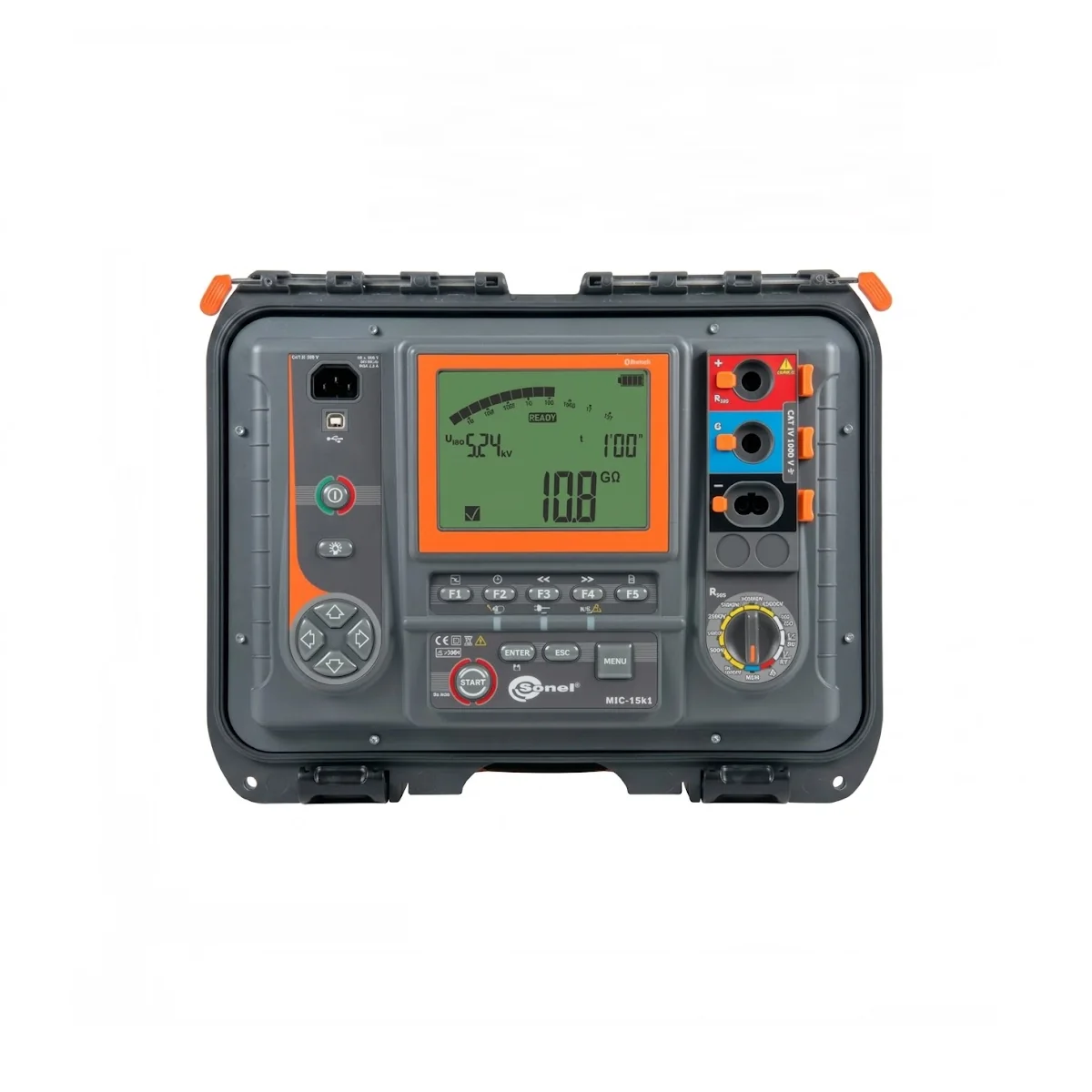

Medidor de resistencia de aislamiento Sonel MIC-15k1: análisis de aislamiento dentro de un amplio rango
El medidor de resistencia de aislamiento Sonel MIC-15k1 está diseñado para medir la resistencia de aislamiento de objetos de energía eléctrica, incluidos cables mono y multiconductores, transformadores, motores y generadores, condensadores, interruptores y otros dispositivos de centrales eléctricas. Esta herramienta profesional se recomienda especialmente para mediciones en áreas con muchas perturbaciones electromagnéticas, por ejemplo, en centrales eléctricas con una tensión de 1200 kV AC o 500 kV DC.
El medidor Sonel MIC-15k1, con tensión de prueba de 15 kV y corriente de hasta 10 mA, es un dispositivo ergonómico extremadamente moderno con un funcionamiento intuitivo. Satisfará incluso a las más exigentes personas que realizan mediciones en las condiciones más difíciles, con altas perturbaciones, donde otros medidores serán inútiles. Gracias a la tensión de prueba de 15 kV, el medidor se puede utilizar para objetos con una tensión nominal superior a 34,5 kV.
Capacidades
- Medición de la resistencia de aislamiento hasta 40 TΩ con tensión de prueba de 15 kV y corriente de hasta 10 mA,
- Prueba de dispositivos de protección contra sobretensiones (SPD) e Indicador de descarga parcial PDI,
- Medición de corrientes de polarización y despolarización (PDC),
- Función de aumento suave de la tensión en el tiempo (RT – Prueba de rampa) que permite indicar las descargas parciales en la instalación,
- Alta resistencia a la interferencia electromagnética que garantiza trabajo ininterrumpido en centrales eléctricas y cerca de líneas de transmisión de alta tensión hasta 1200 kV AC y 800 kV DC.
Características del equipo
- Inversor de HV altamente eficiente con tensión de prueba de 15 kV y corriente hasta 10 mA, ideal para medir resistencia de aislamiento hasta 40 TΩ.
- Medición de resistencia de tres cables con cable “GUARD” que elimina la corriente de fuga en la superficie causada por aislamiento contaminado.
- Indica el coeficiente de absorción (DAR), el índice de polarización PI y el valor de descarga dieléctrica (DD).
- Evaluación del estado del aislamiento aplicando tensión de prueba de manera incremental en pasos (SV) o lentamente en rampas de tensión (RT).
- Filtros digitales incorporados con tiempo promedio de 10, 30, 60, 100, 200 segundos para resultados estables en áreas de fuerte interferencia electromagnética.
Método de prueba de Rampas (RT)
Permite determinar las características de la aislación del material. El medidor aumenta suavemente la tensión de medición sin exponer el objeto al llamado estrés eléctrico. Registra el tiempo y el valor de la tensión en el que se produjo la avería eléctrica del aislamiento.
Burnout
Función que permite el agotamiento del objeto dañado. En cables expuestos, permite la identificación visual de la ubicación de la falla. En cables blindados, permite generar una onda acústica sísmica desde el lugar del daño. Un inversor eficiente con una potencia de aprox. 150 W intensificará el punto de daño potencial para facilitar la ubicación de la falla utilizando métodos visuales, reflectivos, detector de ondas sísmico-acústicas, o con muestreo para indicar la dirección de la falla.
Análisis de datos
La aplicación móvil Sonel MIC Mobile permite observar los resultados durante la medición y generar gráficos en tiempo real. La opción de arranque y parada remotos es particularmente útil para pruebas desde otra habitación o dentro del coche en condiciones climáticas difíciles. El dispositivo guarda automáticamente los resultados de la medición.
Además
- diagnóstico de sistemas de aislamiento basados en mediciones estándar de IR, DAR, PI, SV, RT, DD.
- permite probar la durabilidad eléctrica del objeto probado con indicación de tensión de ruptura.
- compatible con software externo y memoria de 990 celdas.
- tiempo de trabajo con una sola carga de batería: aprox. 5 h.
- trabajo a una altura de hasta 3000 m s. n. m.
