Descripción General del Producto

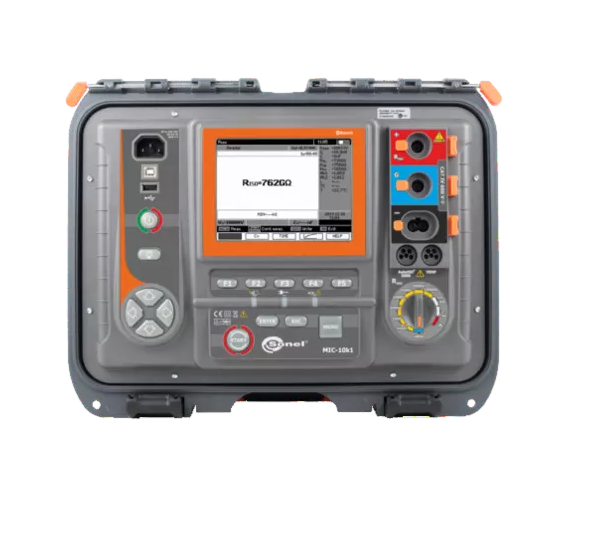

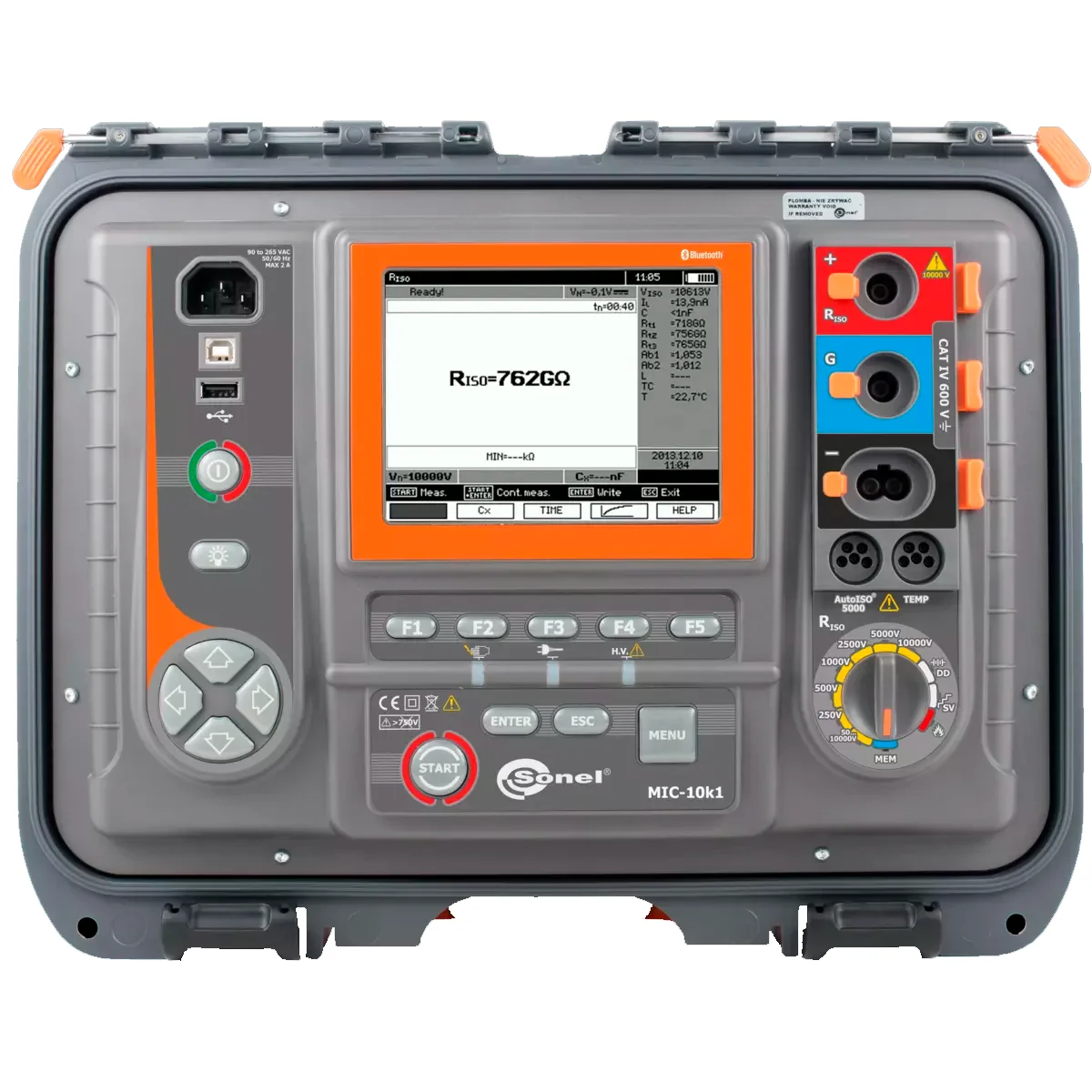

Medidor de resistencia de aislamiento Sonel MIC-10k1: localización de la falla y medición de aislamiento
El medidor de resistencia de aislamiento Sonel MIC-10k1 es una opción probada para los profesionales que requieren la más alta precisión y amplias posibilidades de medición. Esta herramienta profesional es uno de los medidores de resistencia de aislamiento más avanzados del mercado. Recomendado para representantes de servicios de energía que controlan profesionalmente el estado y cuidan el buen estado de los materiales aislantes eléctricos.
El medidor Sonel MIC-10k1, con inversor de HV altamente eficiente y tensión de prueba de 10 kV, es un dispositivo de diagnóstico integral que se utiliza para medir la resistencia de aislamiento de objetos de energía eléctrica, tales como cables mono y multiconductores, transformadores, motores y generadores, condensadores, interruptores y otros dispositivos de centrales eléctricas.
Capacidades
- Medición de la resistencia de aislamiento hasta 40 TΩ con tensiones de ensayo de 50…10000 V y corriente de prueba seleccionable: 1,2 mA, 3 mA o 6 mA,
- Modo de quemado para localización de la falta, con inversor de casi 60 W que facilita encontrar la ubicación de la falla utilizando un método reflectométrico,
- Medición automática de múltiples cables con el adaptador AutoISO-5000 opcional en un solo paso de conexión (máx. tensión 5 kV),
- Filtros digitales incorporados con tiempo promedio de 10, 30, 60, 100, 200 segundos y solución “inteligente” para áreas de fuerte interferencia electromagnética,
- Puede trabajar en entornos con interferencia electromagnética de 500 kV.
Características del equipo
- Inversor de HV altamente eficiente con tensión de prueba de 10 kV y corriente de 6 mA, ideal para medir resistencia de aislamiento hasta 40 TΩ.
- Medición de resistencia de tres cables con cable “GUARD” que elimina la corriente de fuga en la superficie causada por aislamiento contaminado.
- Medición de la temperatura del objeto probado para determinar el factor de corrección de temperatura para RISO.
- Indica el coeficiente de absorción (DAR), el índice de polarización PI y el valor de descarga dieléctrica (DD).
- Evaluación del estado del aislamiento aplicando tensión de prueba de manera incremental en pasos (SV).
Características principales
- Indicación continua de la medición de resistencia de aislamiento o corriente de fuga.
- Descarga automática de la tensión capacitiva del objeto al finalizar la medida.
- Señalización acústica en intervalos de 5 segundos para facilitar la captura de las características de tiempo.
- Tiempo de medición ajustable hasta 99’59”.
- Medida de los tiempos de prueba T1, T2 y T3 para coeficientes de absorción en el rango de 1…600 s.
- Cables de prueba de hasta 20 m de longitud.
- Protección contra medidas en objetos en tensión.
Análisis de datos
El dispositivo, con su pantalla gráfica retroiluminada, puede mostrar una forma de onda de resistencia de aislamiento, tensión y corriente en función del tiempo. Con cursores móviles, el usuario puede trazar el curso de la medición y verificar los valores de resistencia obtenidos en cualquier momento. El software Sonel Reader permite recopilar datos históricos, compararlos con los resultados actuales, preparar informes de mediciones, realizar un seguimiento del deterioro del aislamiento y planificar trabajos de mantenimiento/reparación.
Además
- medición de la capacidad durante la medida de RISO.
- medición de tensiones de DC/AC de 0 a 1500 V.
- medición de la temperatura con sonda opcional ST-1.
- memoria de resultados de medición: 990 celdas (10.000 registros / 8 MB).
- tiempo de trabajo con una sola carga de batería: aprox. 5 h.
