Descripción General del Producto

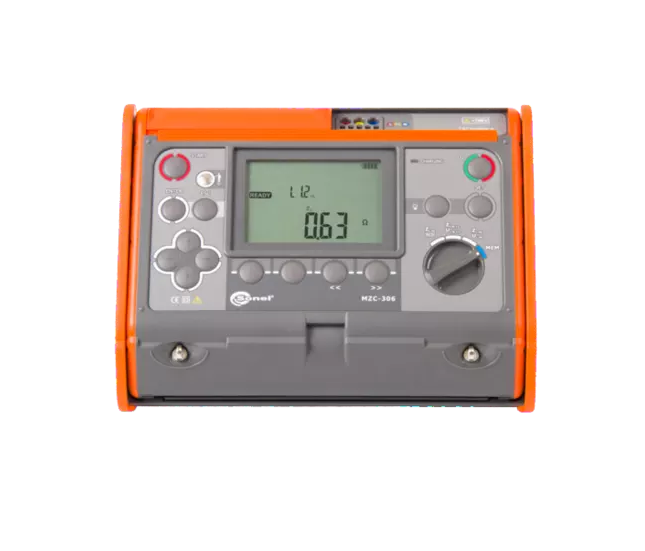

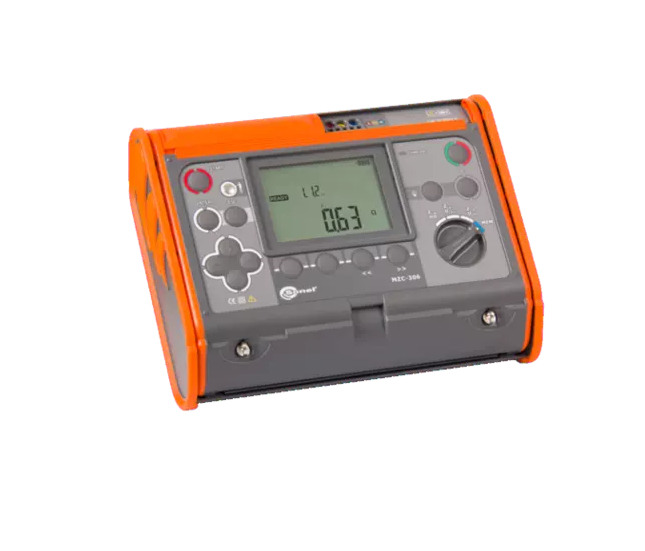

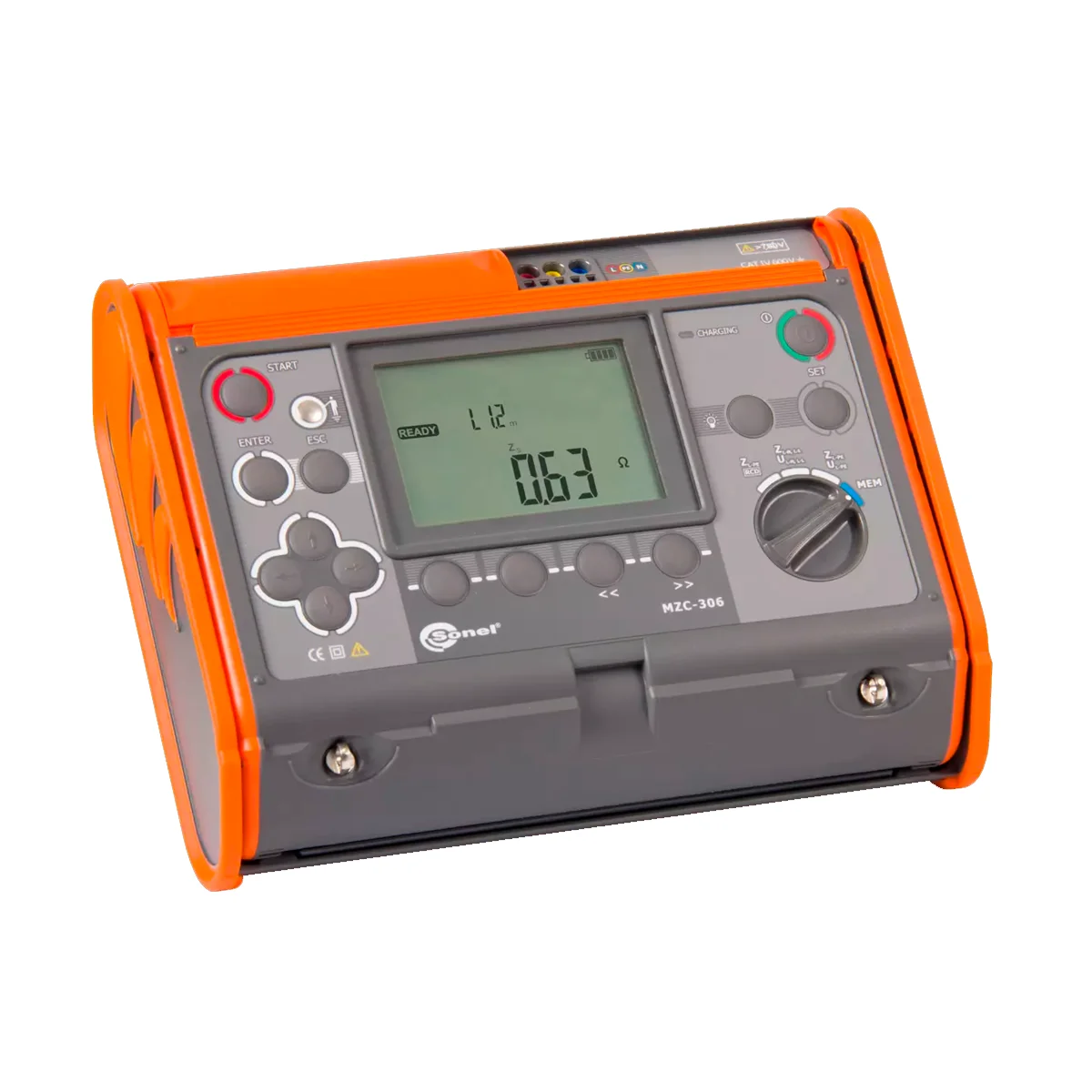

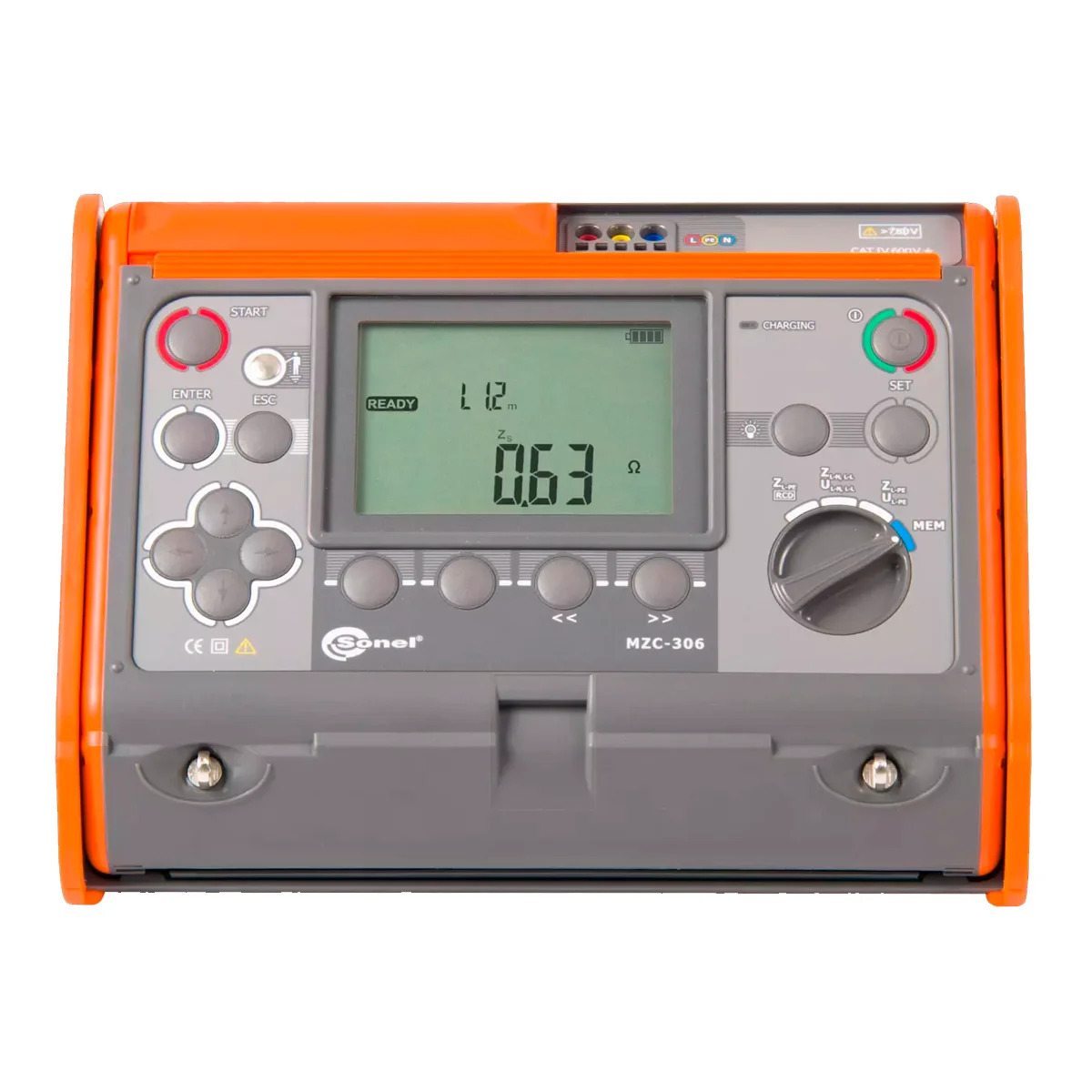

Medidor de falla de cortocircuito Sonel MZC-306: profesional y liviano, con amplio rango de tensión hasta 750 V
Gracias a una amplia gama de tensión de funcionamiento, el medidor profesional Sonel MZC-306 permite realizar mediciones en varios tipos de redes. Esta herramienta profesional es imprescindible para diversos trabajos eléctricos en lugares de baja tensión, por ejemplo, en casas y edificios, instalaciones públicas, pequeños talleres y pequeñas fábricas. La resolución del resultado de la medición es de 0,01 Ω, también en el caso de mediciones en redes protegidas con interruptores RCD.
La carcasa del medidor MZC-306 está fabricada en el grado de protección IP54, lo que garantiza su resistencia a daños mecánicos. La cubierta del dispositivo se puede colocar en varias posiciones, lo que permite un transporte fácil y un uso cómodo del dispositivo. El instrumento es imprescindible para cualquier trabajo eléctrico, especialmente para comprobar los circuitos de 400/690 V, utilizándose también en parques eólicos. Es una herramienta perfecta para controlar sistemas en los que las corrientes de cortocircuito pueden alcanzar el valor de 5,3 kA según la norma EN 61557.
Capacidades
- La medición de impedancia del bucle con resolución de 0,01 Ω, con corriente máxima de 36,7 A, garantiza diagnósticos precisos en instalaciones de hasta 690 V,
- La medición de impedancia del bucle sin disparar el interruptor diferencial ≥30 mA (rango 100…440 V) permite pruebas en circuitos protegidos con RCD,
- Las mediciones en instalaciones de 110/190 V hasta 400/690 V (rango de trabajo 100…750 V) cubren una amplia variedad de configuraciones de red,
- La detección automática de fase o tensión entre fases simplifica la conexión y evita errores,
- Las mediciones usando el adaptador Uni-Schuko o puntas de prueba de 1, 2, 5, 10 y 20 m ofrecen máxima flexibilidad en el alcance,
- La medición de resistencia de cortocircuito RS y reactancia XS proporciona un análisis completo de la impedancia,
- La memoria de 990 resultados con transmisión USB a PC permite documentar y analizar las mediciones,
- El grado de protección IP54 garantiza resistencia a daños mecánicos y condiciones ambientales adversas.
Características principales
- Medición de impedancia del bucle con corriente estándar (máx. 36,7 A) y sin disparar RCD.
- Rango de medición: desde 0,13 Ω hasta 1999 Ω según EN 61557.
- Rango de tensión de trabajo: 100…750 V.
- Medición de tensión 0…750 V AC.
- Frecuencia de operación 45…65 Hz.
- Indicación de corriente de cortocircuito Ik: 0,055 A…69,0 kA.
- Memoria de 990 resultados con transmisión USB.
- Carcasa IP54 con cubierta ajustable en varias posiciones.
