Descripción General del Producto

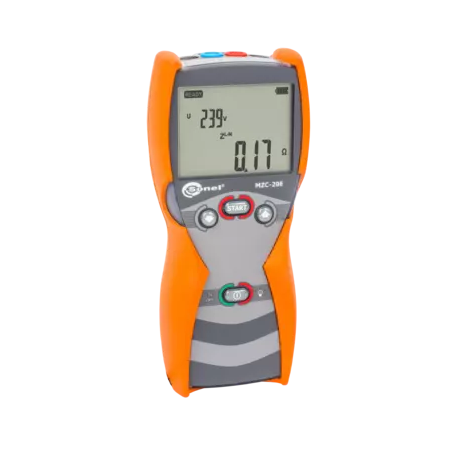

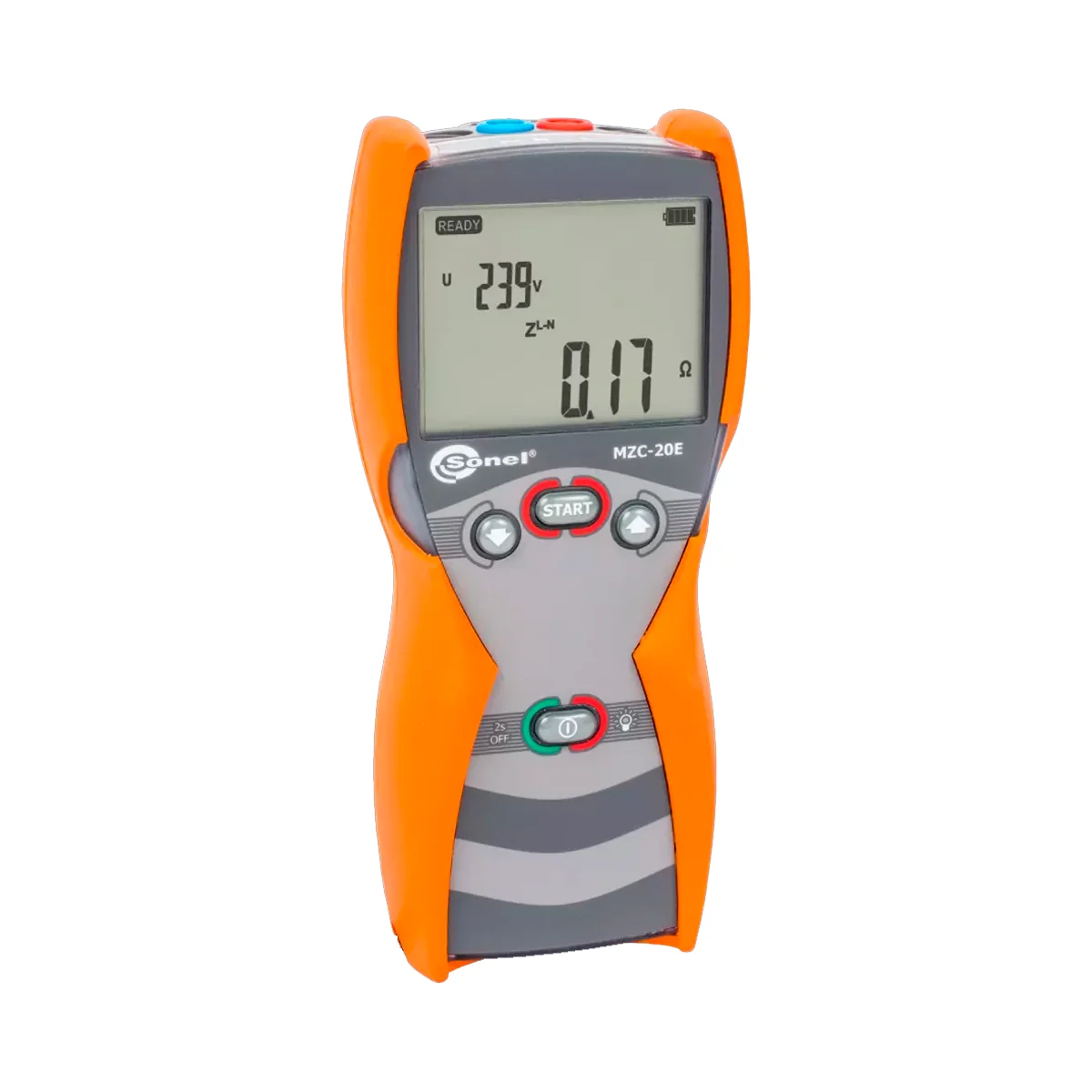

Medidor de impedancia de bucle de cortocircuito Sonel MZC-20E: mediciones en el bolsillo, simple y ergonómico
El medidor de impedancia de bucle de cortocircuito Sonel MZC-20E es simple y ergonómico. Esta herramienta profesional permite una medición precisa de la impedancia de bucle en redes con diferentes tensiones nominales, con una resolución de 0,01 Ω. Con su ayuda, se puede comprobar la tensión de red de hasta 440 V, siendo especialmente útil en el trabajo de instaladores y especialistas de medición que realizan servicios en edificios unifamiliares y multifamiliares, edificios de oficinas, plantas industriales y otros edificios equipados con instalaciones eléctricas de baja tensión.
El pequeño medidor MZC-20E también es perfecto para servicios de mantenimiento eléctrico. Independientemente del ámbito de aplicación, siempre garantiza un buen funcionamiento y una alta precisión de los resultados obtenidos. Otra ventaja de esta herramienta es la posibilidad de trabajar en condiciones ambientales desfavorables gracias a una carcasa muy resistente. A pesar de sus dimensiones compactas, el medidor cumple perfectamente su función y garantiza una medición precisa y rápida. Está diseñado para medir objetos con disyuntores de protección de hasta 63 A, donde las corrientes de cortocircuito llegan a 1 kA.
Capacidades
- La medición de impedancia del bucle con resolución de 0,01 Ω permite diagnósticos precisos en instalaciones de baja tensión,
- Las mediciones en instalaciones de 220/380 V, 230/400 V, 240/415 V (rango de trabajo 180…440 V) cubren las configuraciones más comunes,
- La indicación de corriente de cortocircuito Ik calculada automáticamente facilita la verificación de las protecciones,
- La detección automática de fase o tensión entre fases simplifica la conexión y evita errores,
- La medición de resistencia de cortocircuito RS y reactancia XS proporciona un análisis completo de la impedancia,
- Las mediciones usando puntas de prueba de 1,2 m, 5 m y más ofrecen flexibilidad en el alcance de medición,
- La medición con los conductores L y N intercambiados añade versatilidad en la conexión,
- La alimentación mediante baterías (4 x LR14) o baterías recargables (4 x NiMH) garantiza autonomía de funcionamiento.
Características principales
- Medición de impedancia del bucle con corriente estándar (máx. 26,7 A).
- Rango de medición: desde 0,24 Ω hasta 200 Ω según EN 61557.
- Medición de tensión 0…440 V AC.
- Frecuencia de operación 45…65 Hz.
- Indicación de corriente de cortocircuito Ik: 1,15 A…40 kA.
- Carcasa muy resistente para condiciones ambientales desfavorables.
- Dimensiones compactas para transporte en el bolsillo.
