Descripción General del Producto

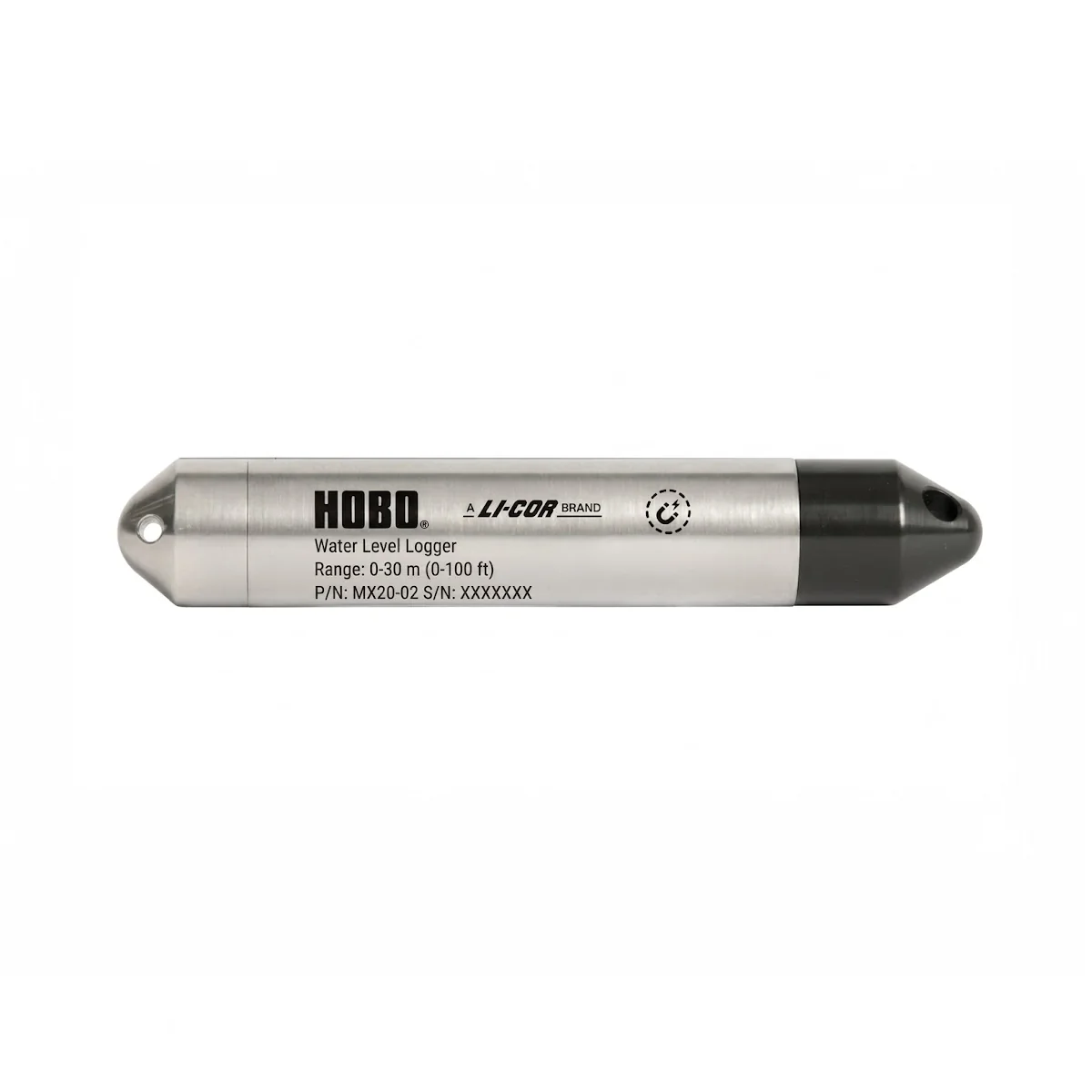

MX20 – Registrador de Datos de Nivel de Agua de Grado de Investigación HOBO
Ofreciendo la más alta precisión en un diseño robusto, el registrador de datos inalámbrico MX20 proporciona mediciones de grado de investigación para aplicaciones profesionales de monitoreo de nivel de agua en entornos de agua dulce y salada, y cuenta con Bluetooth conveniente para una configuración, ajuste y descarga de datos sin problemas.
Un sensor de presión absoluta integrado elimina la necesidad de tubos de ventilación o desecantes para mantener, y su carcasa robusta lo hace ideal para despliegues a largo plazo, registrando el nivel de agua y la temperatura hasta profundidades de 250 pies. El modelo de acero inoxidable es ideal para pozos poco profundos, arroyos, lagos, humedales de agua dulce, mientras que el modelo de Titanio resistente a la corrosión es adecuado para áreas mareales, humedales salobres y otros entornos de agua de mar. El diseño esbelto y compacto de este registrador le permite caber donde los instrumentos más grandes no pueden, lo que lo hace adecuado para los diámetros de carcasa pequeños de los pozos de agua subterránea que se utilizan a menudo en aplicaciones de remediación ambiental y monitoreo regulatorio.
Una solución escalable que simplifica los flujos de trabajo y la recopilación de datos de un gran número de pozos para hidrólogos, técnicos de campo, especialistas en mitigación y otros, los registradores MX20 pueden descargar datos al software LI-COR Cloud® con un Plan de Datos MX acompañante, que brinda a los usuarios acceso a una gama de herramientas que ahorran tiempo.
Especificaciones técnicas
MX20 | Modelos y Números de Parte
| Modelo |
Número de Parte |
Material del Sensor |
Rango de Presión |
Profundidad Máxima |
| MX20-01 |
MX20-01 • MX20-01-Ti |
Acero Inoxidable / Titanio |
0-207 kPa (0-30 psia) |
9 m (30 ft) a nivel del mar |
| MX20-02 |
MX20-02 • MX20-02-Ti |
Acero Inoxidable / Titanio |
0-400 kPa (0-58 psia) |
30.6 m (100 ft) a nivel del mar |
| MX20-03 |
MX20-03 • MX20-03-Ti |
Acero Inoxidable / Titanio |
0-850 kPa (0-123.3 psia) |
76.5 m (251 ft) a nivel del mar |
| MX20-04 |
MX20-04 • MX20-04-Ti |
Acero Inoxidable / Titanio |
0-145 kPa (0-21 psia) |
4 m (13 ft) a nivel del mar |
MX20 | Especificaciones del Sensor de Presión y Nivel de Agua (Modelos 01)
| Parámetro |
MX20-01 / MX20-01-Ti |
| Rango de Operación |
0 a 207 kPa; aproximadamente 0 a 9 m de profundidad a nivel del mar, o 0 a 12 m a 3,000 m de altitud |
| Rango Calibrado de Fábrica |
69 a 207 kPa, 0° a 40°C |
| Presión de Rotura |
310 kPa o 18 m de profundidad |
| Precisión del Nivel de Agua |
Error típico: ±0.05% FS, 1.0 cm agua; Error máximo: ±0.1% FS, 3 cm agua |
| Precisión de Presión Bruta |
±0.3% FS, 0.62 kPa error máximo |
| Resolución |
<0.02 kPa, 0.21 cm agua |
| Tiempo de Respuesta (90%) |
<1 segundo; la precisión también depende del tiempo de respuesta de temperatura |
MX20 | Especificaciones del Sensor de Presión y Nivel de Agua (Modelos 02)
| Parámetro |
MX20-02 / MX20-02-Ti |
| Rango de Operación |
0 a 400 kPa; aproximadamente 0 a 30.6 m de profundidad a nivel del mar, o 0 a 33.6 m a 3,000 m de altitud |
| Rango Calibrado de Fábrica |
69 a 400 kPa, 0° a 40°C |
| Presión de Rotura |
500 kPa o 40.8 m de profundidad |
| Precisión del Nivel de Agua |
Error típico: ±0.05% FS, 1.5 cm agua; Error máximo: ±0.1% FS, 3 cm agua |
| Precisión de Presión Bruta |
±0.3% FS, 1.20 kPa error máximo |
| Resolución |
<0.04 kPa, 0.41 cm agua |
| Tiempo de Respuesta (90%) |
<1 segundo; la precisión también depende del tiempo de respuesta de temperatura |
MX20 | Especificaciones del Sensor de Presión y Nivel de Agua (Modelos 03)
| Parámetro |
MX20-03 / MX20-03-Ti |
| Rango de Operación |
0 a 850 kPa; aproximadamente 0 a 76.5 m de profundidad a nivel del mar, o 0 a 79.5 m a 3,000 m de altitud |
| Rango Calibrado de Fábrica |
69 a 850 kPa, 0° a 40°C |
| Presión de Rotura |
1,200 kPa o 112 m de profundidad |
| Precisión del Nivel de Agua |
Error típico: ±0.05% FS, 3.8 cm agua; Error máximo: ±0.1% FS, 7.6 cm agua |
| Precisión de Presión Bruta |
±0.3% FS, 2.55 kPa error máximo |
| Resolución |
<0.085 kPa, 0.87 cm agua |
| Tiempo de Respuesta (90%) |
<1 segundo; la precisión también depende del tiempo de respuesta de temperatura |
MX20 | Especificaciones del Sensor de Presión y Nivel de Agua (Modelos 04)
| Parámetro |
MX20-04 / MX20-04-Ti |
| Rango de Operación |
0 a 145 kPa; aproximadamente 0 a 4 m de profundidad a nivel del mar, o 0 a 7 m a 3,000 m de altitud |
| Rango Calibrado de Fábrica |
69 a 145 kPa, 0° a 40°C |
| Presión de Rotura |
310 kPa o 18 m de profundidad |
| Precisión del Nivel de Agua |
Error típico: ±0.075% FS, 0.3 cm agua; Error máximo: ±0.15% FS, 0.6 cm agua |
| Precisión de Presión Bruta |
±0.3% FS, 0.43 kPa error máximo |
| Resolución |
<0.014 kPa, 0.14 cm agua |
| Tiempo de Respuesta (90%) |
<1 segundo; la precisión también depende del tiempo de respuesta de temperatura |
MX20 | Especificaciones del Sensor de Temperatura
| Parámetro |
Descripción |
| Rango de Operación |
-20° a 50°C |
| Precisión |
±0.2°C de 0° a 50°C |
| Resolución |
0.002°C a 25°C |
| Tiempo de Respuesta (90%) |
5 minutos en agua (típico) |
| Estabilidad (Deriva) |
0.1°C por año |
MX20 | Especificaciones del Registrador
| Parámetro |
Descripción |
| Estándar Inalámbrico |
Bluetooth 5 LE |
| Rango de Transmisión |
Aproximadamente 3-10 ft con línea de visión |
| Potencia de Radio |
1 mW (0 dBm) |
| Reloj en Tiempo Real |
±1 minuto por mes 0° a 50°C |
| Batería |
2/3 AA, 3.6 Voltios litio, reemplazable en fábrica |
| Vida de la Batería (Uso Típico) |
3 años con registro de 1 minuto, Bluetooth siempre encendido; 7 años con registro de 1 minuto, Bluetooth y LED apagados; 10 años con registro de 5 minutos, Bluetooth y LED apagados |
| Memoria |
Aproximadamente 400,000 conjuntos de mediciones de presión y temperatura |
| Peso (Modelos Acero Inoxidable) |
Aproximadamente 210 g (7.4 oz) |
| Peso (Modelos Titanio) |
Aproximadamente 140 g (4.8 oz) |
| Dimensiones |
2.46 cm de diámetro, 15 cm de longitud; orificio de montaje 6.3 mm de diámetro |
| Materiales en Contacto con el Agua |
Modelos Acero Inoxidable: Acero inoxidable 316, juntas tóricas Viton®, tapa de acetal, sensor cerámico. Modelos Titanio: Titanio, juntas tóricas Viton, tapa de acetal, sensor cerámico. |
| Modos de Registro |
Intervalo fijo (normal o estadísticas), ráfaga o múltiples intervalos con hasta 8 intervalos y duraciones definidas por el usuario; intervalos de 1 segundo a 18 horas |
| Modos de Inicio |
Inmediato, siguiente intervalo, fecha y hora, inicio por botón (fob o app) |
| Modos de Parada |
Memoria llena, nunca detener (sobrescribir datos más antiguos), fecha y hora, o después de un período de registro establecido |
| Pausa |
Pausa y reinicio con la aplicación HOBOconnect |
| Alarmas |
Registra eventos de alarma alta o baja; el estado de la alarma se muestra en la aplicación HOBOconnect |
| Indicación de Batería |
El estado de la batería se muestra en la aplicación HOBOconnect (aproximado) |
| Clasificación Ambiental |
IP68 |
MX20 | Notas Importantes
| Nota |
Descripción |
| * Precisión del Nivel de Agua |
Con medición precisa del nivel de agua de referencia, densidad del agua conocida, datos precisos de compensación barométrica y un entorno de temperatura estable. |
| ** Precisión de Presión Bruta |
La precisión del sensor de presión absoluta incluye todos los errores inducidos por deriva del sensor, temperatura e histéresis. |
| *** Cambios de Temperatura |
Permita 10 minutos en agua para lograr la compensación de temperatura completa del sensor de presión. El error máximo debido a cambios térmicos rápidos es aproximadamente 0.5%. |
