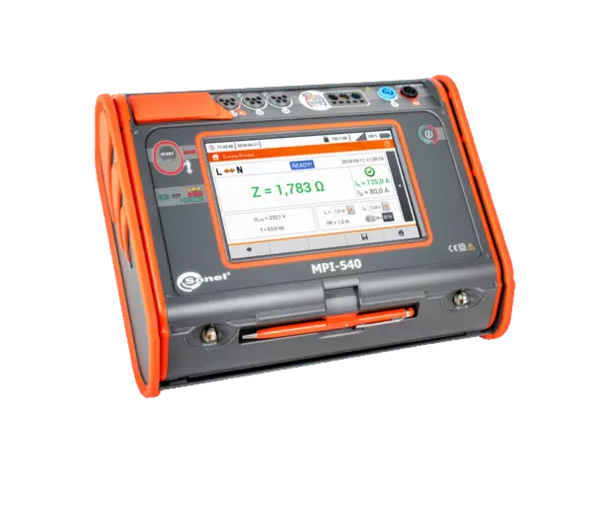

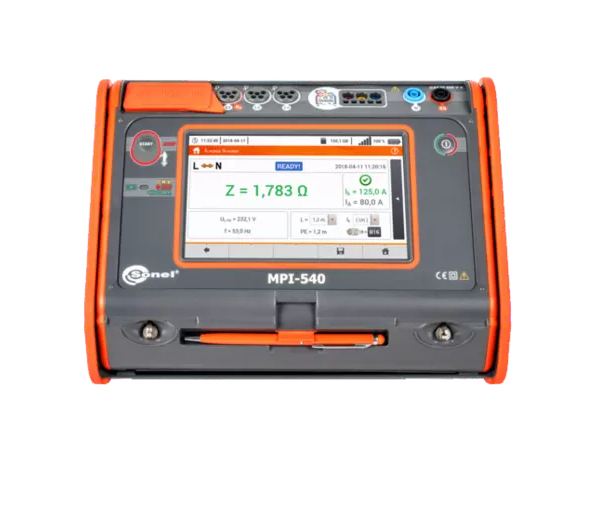

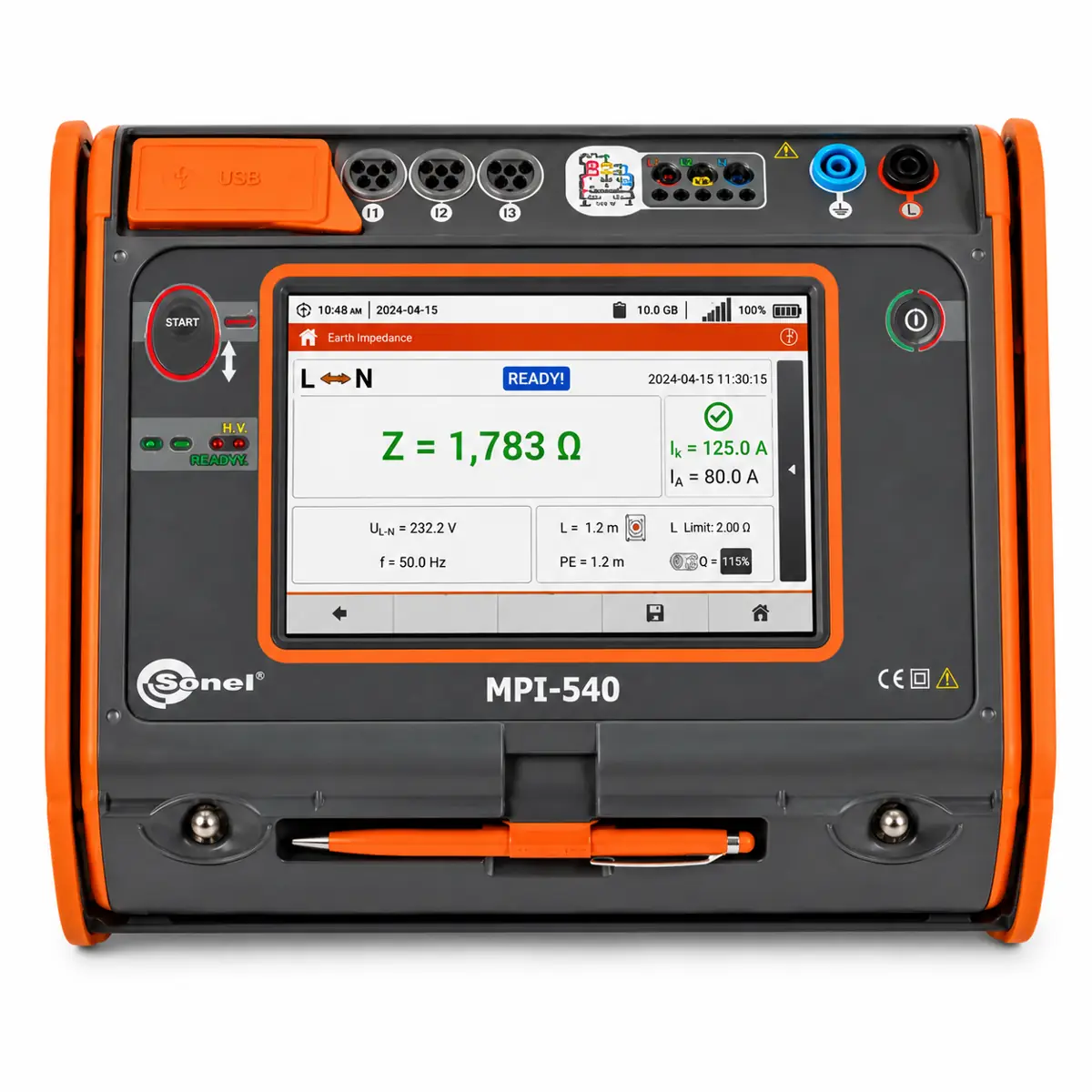

Comprobador multifuncional de parámetros Sonel MPI-540

Características del Medidor multifuncional de parámetros de instalación eléctrica SONEL MPI-540

  • Registrador trifásico de parámetros de redes de energía eléctrica 50/60 Hz en clase S según EN 61000-4-30 con lectura de datos actuales en modo EN VIVO
  • Pantalla táctil LCD TFT a color de 7″ con resolución 800×480 píxeles, la más grande del mercado, con lápiz incluido para trabajar con guantes dieléctricos
  • Calculadora de pérdidas de energía para diagnóstico rápido de potenciales ahorros y flujo de energía en 4 cuadrantes
  • Registro de armónicos hasta 40 en tensión e intensidad, THD, factor de potencia, cosφ, tgφ y registro de eventos de corriente y tensión
  • Medición de todos los parámetros de protección contra descargas eléctricas: impedancia de bucle, parámetros RCD, resistencia de aislamiento, puesta a tierra y continuidad
  • Resistencia de la puesta a tierra con 4 métodos de medición: 3 y 4-cables, 3-cables + pinza, dos pinzas, más medición de resistividad del suelo
  • Autotest: posibilidad de realizar mediciones automáticas en secuencias preprogramadas, ampliables con secuencias propias libremente configurables
  • Rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos)
  • Batería de Li-Ion, tarjeta microSD extraíble, múltiples interfaces (USB, Bluetooth, Wi-Fi), software Sonel Reports PLUS, Sonel Reader y Sonel Analysis
Categories: , Tag: Marca:

Medición de instalaciones eléctricas y calidad de energía sin límites: registrador trifásico clase S integrado

El medidor multifuncional de parámetros de instalación eléctrica SONEL MPI-540 está diseñado para verificar instalaciones eléctricas domésticas e industriales, convirtiendo las pruebas de protección contra descargas eléctricas y el control de calidad de electricidad en un proceso completo con un solo dispositivo universal. Diseñado para especialistas en medición, combina registrador trifásico de parámetros de redes eléctricas en clase S según EN 61000-4-30, pantalla táctil de 7″, calculadora de pérdidas de energía, 4 métodos de medición de puesta a tierra más resistividad del suelo, y secuencias de medición preprogramadas (autotest) ampliables con secuencias propias, de modo que pueda realizar diagnósticos completos de la calidad de la alimentación y mediciones de protección con rapidez y actuar con seguridad. Todo ello en un dispositivo que incluye registro de eventos de corriente y tensión, flujo de energía en 4 cuadrantes, armónicos hasta 40, medición de iluminación, adaptador AutoISO-1000C opcional, batería de Li-Ion, tarjeta microSD extraíble, múltiples interfaces de comunicación y carcasa IP51, listo para el trabajo de campo desde el primer día.

Especificaciones técnicas

Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω según IEC 61557 0,000 Ω…1999,9 Ω desde 0,01 Ω ±(5% v.m. + 30 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms desde ±(2% v.m. + 2 dígitos)
selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms desde ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medición 0,2 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,3 mA…1000 mA 3,3 mA…1000 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 3,5 mA…700 mA 3,5 mA…700 mA desde 0,1 mA ±10% IΔn
para una corriente diferencial continua (tipo B) 2,0 mA…1000 mA 2,0 mA…1000 mA desde 0,1 mA ±10% IΔn
Resistencia de la toma de tierra
Método de 3- y 4-cables desde 0,50 Ω…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 3 dígitos)
Método de 3-cables + pinza 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 4 dígitos)
Método de dos pinzas 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ desde 0,01 Ω desde ±(10% v.m. + 4 dígitos)
Resistividad del suelo 0,0 Ωm…99,9 kΩm 0,0 Ωm…99,9 kΩm desde 0,1 Ωm Depende de la precisión de la medición RE
Resistencia de aislamiento
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V 500 kΩ…2,00 GΩ según IEC 61557-2 0 kΩ…2,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V 1000 kΩ…4,99 GΩ según IEC 61557-2 0 kΩ…9,99 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)
Intensidad de la iluminación
Medición en lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx desde 0,001 lx desde ±(2% v.m. + 5 dígitos)
Medición en pie-candela (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc desde 0,001 fc desde ±(2% v.m. + 5 dígitos)
Orden de las fases
conforme (correcto), no conforme (incorrecto), tensión UL-L: 95 V…500 V (45 Hz…65 Hz)

Archivos

PDF Folleto MPI-540 ES
