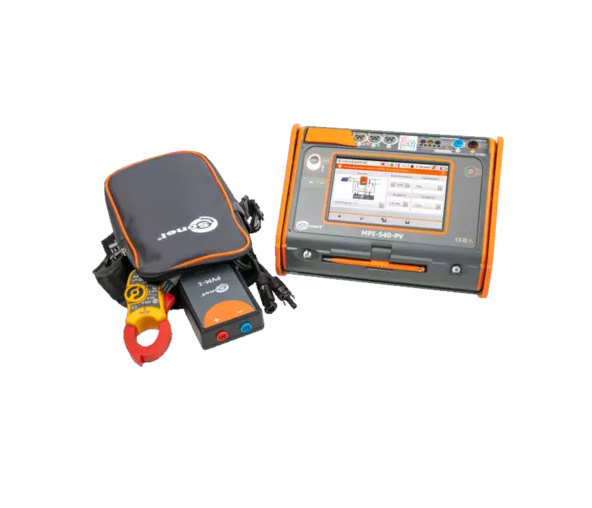

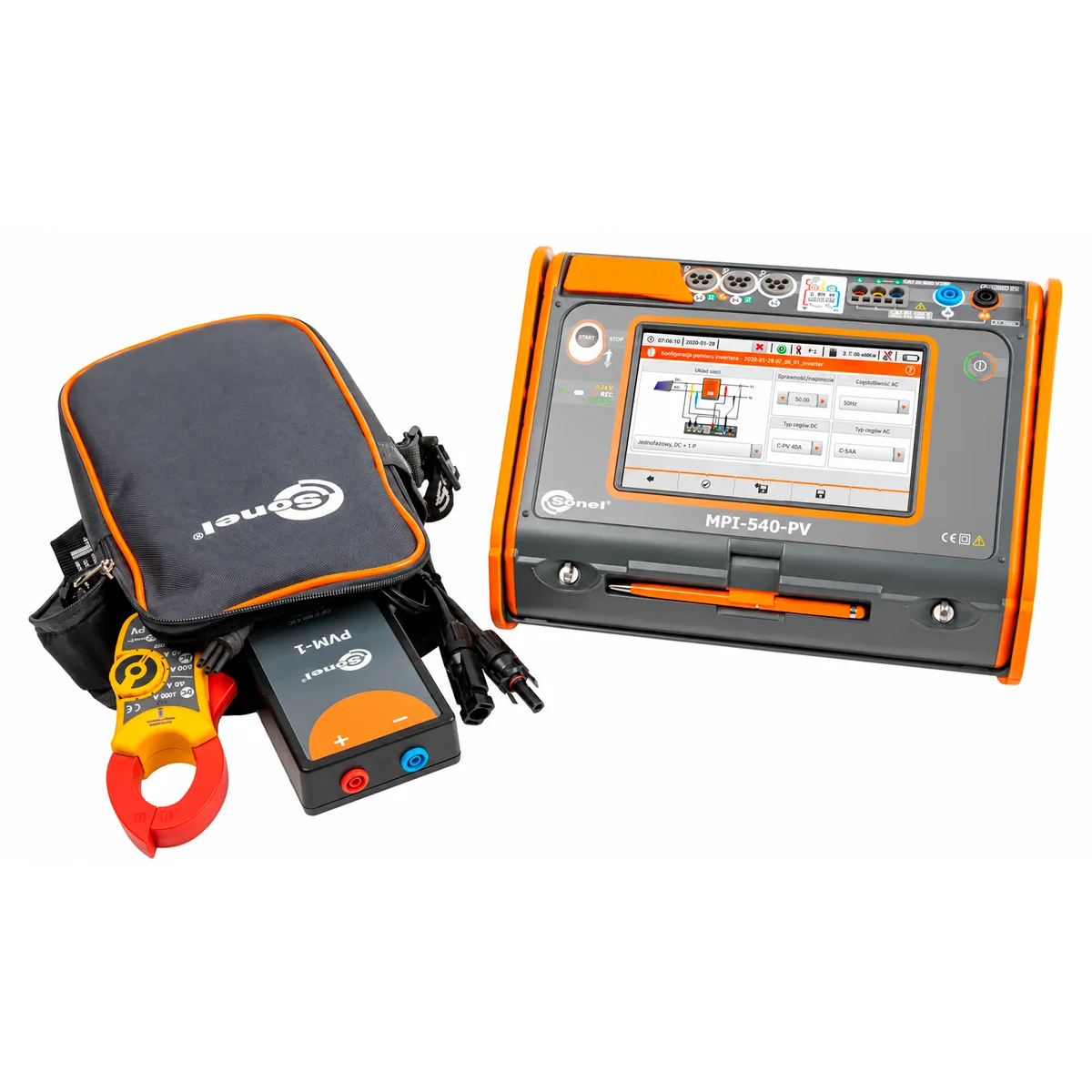

Comprobador multifuncional de parámetros Sonel MPI-540-PV

Características del Juego Auditor energético integral SONEL MPI-540-PV + IRM-1

  • Medición de parámetros de instalaciones fotovoltaicas según EN 62446 con conversión automática de parámetros a condiciones STC (Standard Test Conditions)

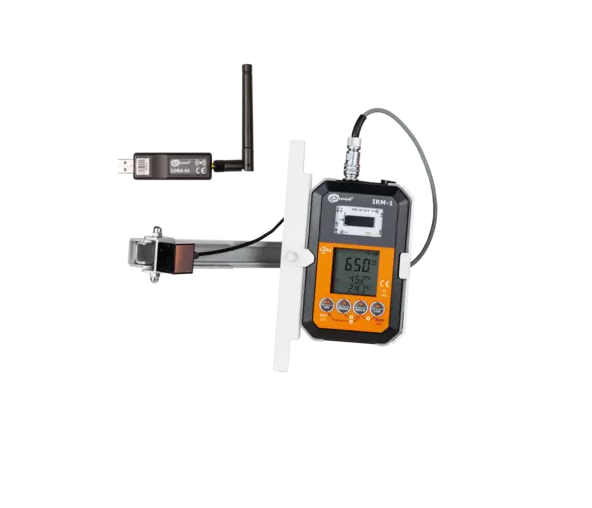

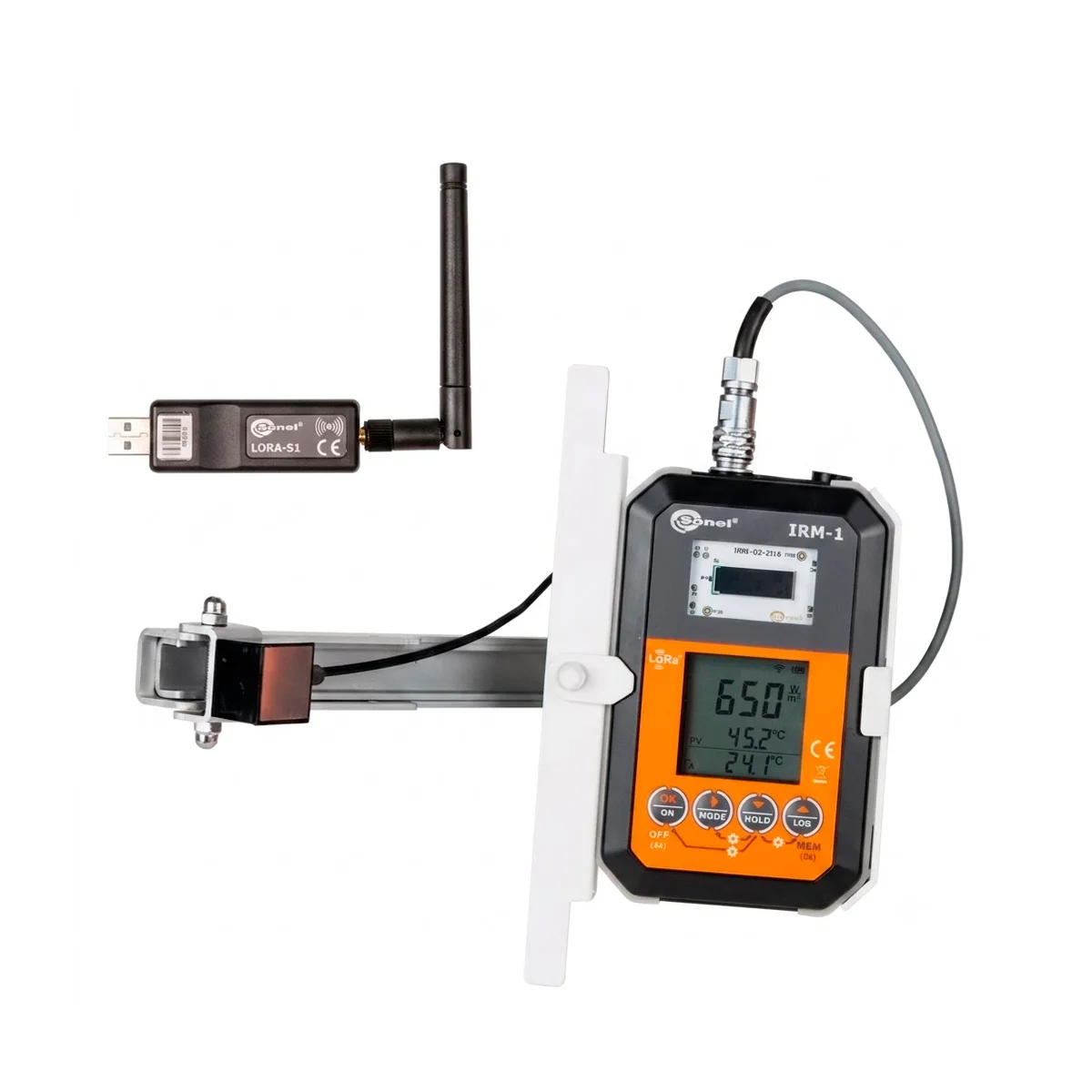

  • Medidor de radiación solar y temperatura IRM-1 con registrador integrado de 5000 registros para diagnóstico de problemas de sombreado de paneles
  • Medición de tensiones, corrientes y potencia de CA y CC del inversor para verificar su eficacia
  • Registrador trifásico de parámetros de redes eléctricas 50/60 Hz en clase S según EN 61000-4-30 con lectura de datos actuales en modo EN VIVO
  • Pantalla táctil LCD TFT a color de 7″ con resolución 800×480 píxeles, la más grande del mercado, con lápiz incluido para trabajar con guantes dieléctricos
  • Resistencia de la puesta a tierra con 4 métodos de medición: 3 y 4-cables, 3-cables + pinza, dos pinzas, más medición de resistividad del suelo
  • Medición de todos los parámetros de protección contra descargas eléctricas: impedancia de bucle, parámetros RCD, resistencia de aislamiento y continuidad
  • Autotest: posibilidad de realizar mediciones automáticas en secuencias preprogramadas, ampliables con secuencias propias, más función Auto para RCD
  • Mochila dedicada Sonel L-19 como nuevo embalaje estándar (a partir de febrero 2025), batería de Li-Ion, tarjeta microSD, USB, Bluetooth, Wi-Fi y software Sonel Reports PLUS
Categories: , Tag: Marca:

Medición de instalaciones fotovoltaicas sin límites: auditor energético completo con medición solar y conversión STC

El juego SONEL MPI-540-PV + IRM-1 convierte los ensayos de instalaciones fotovoltaicas en un proceso completo y automatizado, permitiéndole realizar numerosos ensayos de corriente continua y alterna según EN 62446, mediciones de seguridad de instalaciones eléctricas y registro de calidad de energía con un solo sistema integral. Diseñado para especialistas del sector eléctrico y de instalación fotovoltaica, combina el medidor multifuncional MPI-540-PV con conversión automática de parámetros a condiciones STC (Standard Test Conditions), verificación de eficacia del inversor, y el medidor de radiación solar y temperatura IRM-1 con registrador integrado de 5000 registros, de modo que pueda diagnosticar problemas de sombreado de paneles y generar informes completos con Sonel Reports PLUS con rapidez y actuar con seguridad. Todo ello en un kit que incluye pantalla táctil de 7″, registrador trifásico clase S, 4 métodos de puesta a tierra, autotest, adaptador AutoISO-1000C opcional, batería de Li-Ion, tarjeta microSD, múltiples interfaces y mochila dedicada Sonel L-19, listo para el trabajo de campo desde el primer día.

Especificaciones técnicas

Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω según IEC 61557 0,000 Ω…1999,9 Ω desde 0,01 Ω ±(5% v.m. + 30 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms desde ±(2% v.m. + 2 dígitos)
selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms desde ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medición 0,2 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,3 mA…1000 mA 3,3 mA…1000 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 3,5 mA…700 mA 3,5 mA…700 mA desde 0,1 mA ±10% IΔn
para una corriente diferencial continua (tipo B) 2,0 mA…1000 mA 2,0 mA…1000 mA desde 0,1 mA ±10% IΔn
Resistencia de la toma de tierra
Método de 3- y 4-cables desde 0,50 Ω…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 3 dígitos)
Método de 3-cables + pinza 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 4 dígitos)
Método de dos pinzas 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ desde 0,01 Ω desde ±(10% v.m. + 4 dígitos)
Resistividad del suelo 0,0 Ωm…99,9 kΩm 0,0 Ωm…99,9 kΩm desde 0,1 Ωm Depende de la precisión de la medición RE
Resistencia de aislamiento
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V 500 kΩ…2,00 GΩ según IEC 61557-2 0 kΩ…2,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V 1000 kΩ…4,99 GΩ según IEC 61557-2 0 kΩ…9,99 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)
Intensidad de la iluminación
Medición en lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx desde 0,001 lx desde ±(2% v.m. + 5 dígitos)
Medición en pie-candela (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc desde 0,001 fc desde ±(2% v.m. + 5 dígitos)
Orden de las fases
conforme (correcto), no conforme (incorrecto), tensión UL-L: 95 V…500 V (45 Hz…65 Hz)

Archivos

PDF Folleto MPI-540-PV + IRM-1 ES
