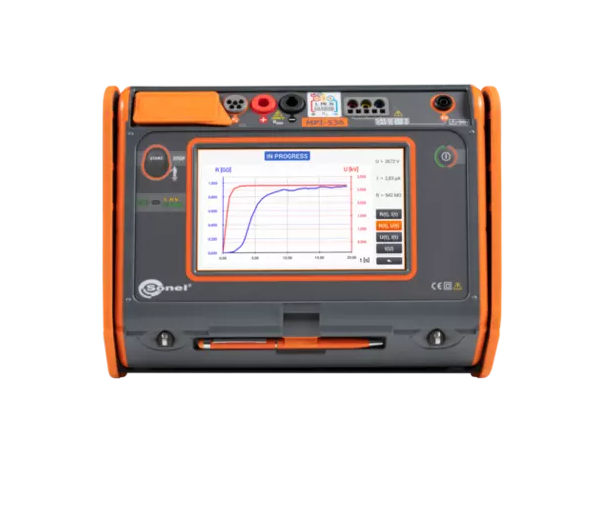

Comprobador multifuncional de parámetros Sonel MPI-536

Características del Medidor multifuncional SONEL MPI-536

  • Medición de resistencia de aislamiento con tensión de hasta 2500 V y visualización de RISO en forma de gráficos R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U) durante y después de la medición
  • Cálculo de coeficientes de absorción PI, DAR, AB1, AB2 y coeficientes de temperatura k20, k40 para diagnósticos completos del aislamiento
  • Pantalla táctil LCD TFT a color de 7″ con resolución 800×480 píxeles, la más grande del mercado, con lápiz incluido para trabajar con guantes dieléctricos
  • Medición automática de resistencia de aislamiento de conductores de 3, 4 o 5 hilos con adaptador opcional AutoISO-2500 sin conmutación
  • Autotest: posibilidad de realizar mediciones automáticas en secuencias preprogramadas, ampliables con secuencias propias libremente configurables
  • Rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos)
  • Resistencia de la puesta a tierra con 4 métodos de medición: 3 y 4-cables, 3-cables + pinza, dos pinzas, más medición de resistividad del suelo
  • Ensayo de protecciones diferenciales tipo AC, A y B, generales y selectivas, para corriente diferencial de 10, 15, 30, 100, 300 y 500 mA
  • Batería de ion litio, tarjeta microSD extraíble, múltiples interfaces (USB, Bluetooth, Wi-Fi), sistema de ayuda integrado y carcasa IP51
Categories: , Tag: Marca:

Medición de instalaciones eléctricas sin límites: resistencia de aislamiento hasta 2500 V con gráficos en pantalla de 7″

El medidor SONEL MPI-536 está diseñado para verificar instalaciones eléctricas domésticas e industriales, convirtiendo las pruebas de protección contra descargas eléctricas en un proceso automatizado y completo con posibilidades muy amplias en control de resistencia de aislamiento. Diseñado para especialistas en medición, combina tensión máxima de medición de hasta 2500 V, gráficos R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U) disponibles durante y después de la medición, cálculo de coeficientes de absorción PI, DAR, AB1, AB2 y coeficientes de temperatura k20, k40, y el panel táctil de 7″ más grande del mercado, de modo que pueda realizar diagnósticos completos del aislamiento con rapidez y actuar con seguridad. Todo ello en un dispositivo que incluye medición automática de cables de 3, 4 o 5 hilos con adaptador AutoISO-2500 opcional, 4 métodos de puesta a tierra más resistividad del suelo, autopruebas configurables, batería de ion litio, tarjeta microSD extraíble, múltiples interfaces de comunicación y carcasa IP51, listo para el trabajo de campo desde el primer día.

Especificaciones técnicas

Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω según IEC 61557 0,000 Ω…1999,9 Ω desde 0,01 Ω ±(5% v.m. + 30 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms desde ±(2% v.m. + 2 dígitos)
selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms desde ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medición 0,2 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,3 mA…1000 mA 3,3 mA…1000 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 3,5 mA…700 mA 3,5 mA…700 mA desde 0,1 mA ±10% IΔn
para una corriente diferencial continua (tipo B) 2,0 mA…1000 mA 2,0 mA…1000 mA desde 0,1 mA ±10% IΔn
Resistencia de la toma de tierra
Método de 3- y 4-cables desde 0,50 Ω…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 3 dígitos)
Método de 3-cables + pinza 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 4 dígitos)
Método de dos pinzas 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ desde 0,01 Ω desde ±(10% v.m. + 4 dígitos)
Resistividad del suelo 0,0 Ωm…99,9 kΩm 0,0 Ωm…99,9 kΩm desde 0,1 Ωm Depende de la precisión de la medición RE
Resistencia de aislamiento
Tensión de medición 10 V 10 kΩ…9,99 MΩ según IEC 61557-2 0 kΩ…9,99 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V 500 kΩ…2,00 GΩ según IEC 61557-2 0 kΩ…2,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V 1000 kΩ…3,00 GΩ según IEC 61557-2 0 kΩ…3,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1500 V 1500 kΩ…5,00 GΩ según IEC 61557-2 0 kΩ…5,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 2500 V 2500 kΩ…9,99 GΩ según IEC 61557-2 0 kΩ…9,99 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)
Intensidad de la iluminación
Medición en lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx desde 0,001 lx desde ±(2% v.m. + 5 dígitos)
Medición en pie-candela (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc desde 0,001 fc desde ±(2% v.m. + 5 dígitos)
Orden de las fases
conforme (correcto), no conforme (incorrecto), tensión UL-L: 95 V…500 V (45 Hz…65 Hz)

Archivos

PDF Folleto MPI-536 ES
