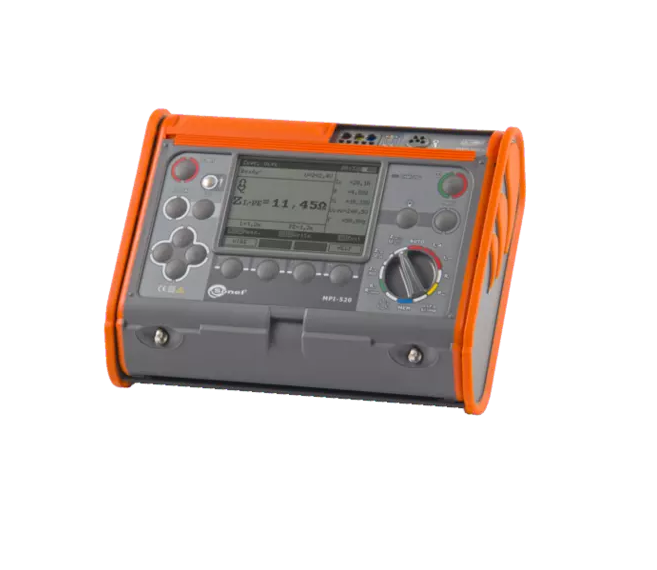

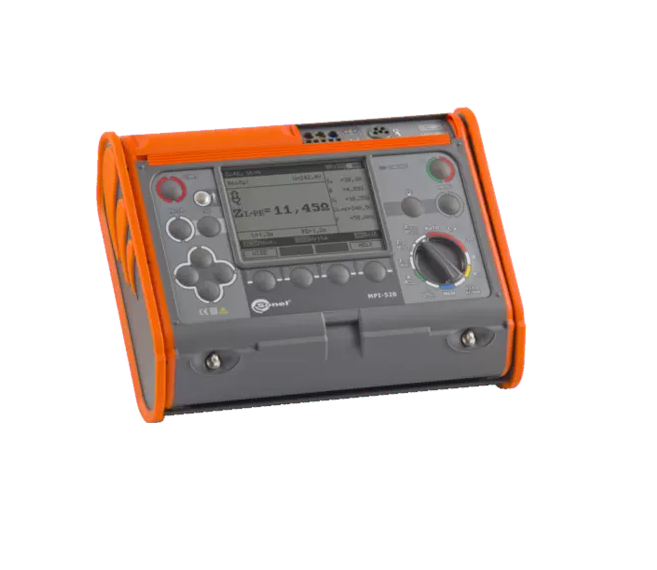

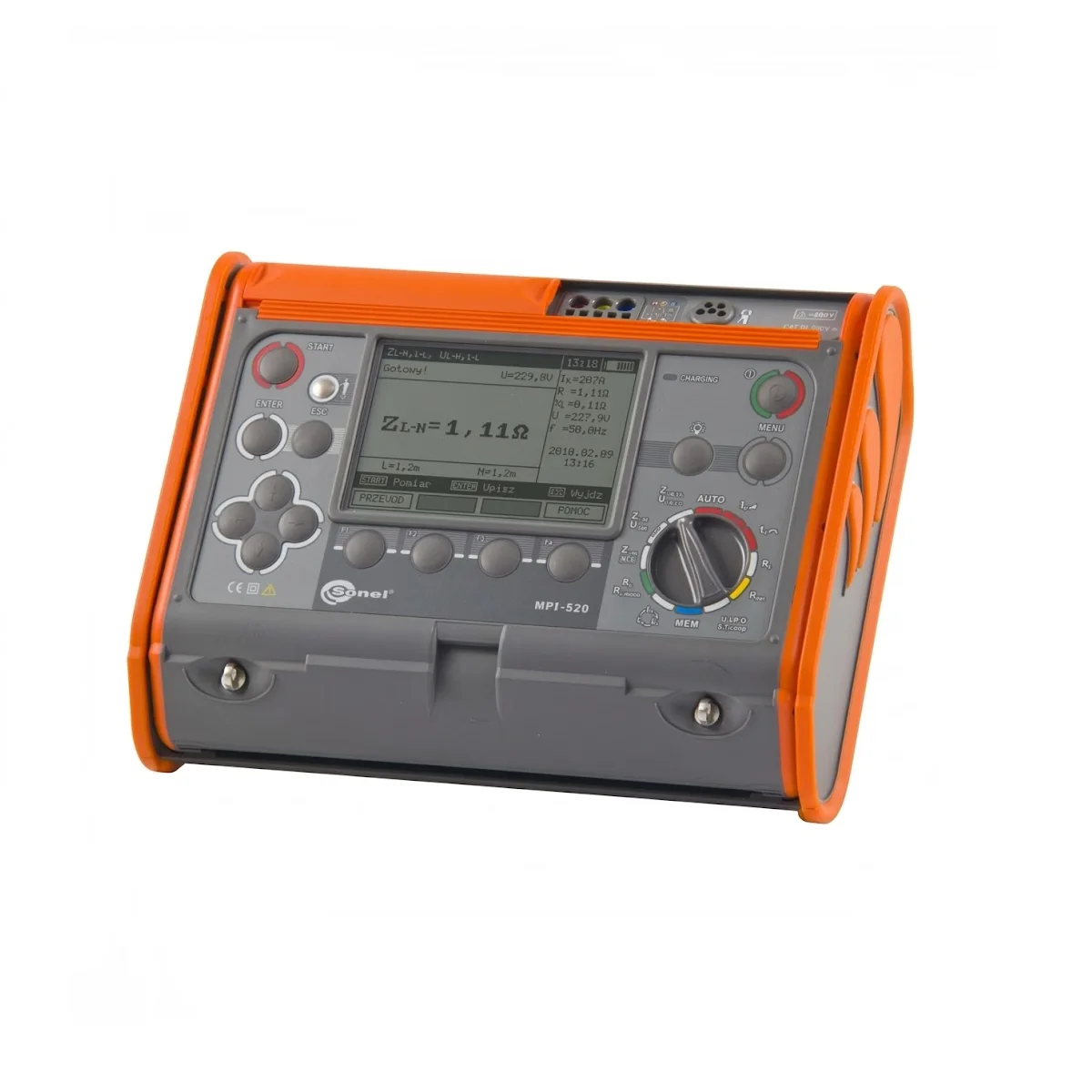

Comprobador multifuncional de parámetros Sonel MPI-520 Start

Características del Medidor multifuncional de parámetros de instalaciones eléctricas SONEL MPI-520 START

  • Medición de impedancia de bucle de cortocircuito ZL-PE, ZL-N, ZL-L también en circuitos con interruptores RCD sin dispararlos
  • Ensayo de protecciones diferenciales tipo AC, A y B, generales y selectivas, para corriente diferencial de 10, 15, 30, 100, 300 y 500 mA
  • Medición de resistencia de aislamiento con tensiones de 50, 100, 250, 500 y 1000 V hasta 3,00 GΩ
  • Resistencia de la toma de tierra por método de 3-cables con rango desde 0,5 Ω según IEC 61557-5
  • Medición de resistencia de conductores de protección y compensatorios con corriente de ±200 mA según IEC 61557-4 y autocalibración de conductores
  • Medición de potencia activa (P), reactiva (Q) y aparente (S) con pinza opcional, cosφ, tensión AC, corriente AC y frecuencia
  • Medición simultánea IA y tA con un solo disparo de RCD y función AUTO para pruebas automáticas de RCD
  • Compatibilidad con adaptador AutoISO-1000C para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores sin conmutación
  • Memoria de 990 resultados con transmisión inalámbrica Bluetooth y puerto USB, carcasa IP54 con tapa protectora de pantalla
Categories: , Tag: Marca:

Medición de instalaciones eléctricas sin límites: un solo dispositivo para todas las medidas de puesta en servicio

El medidor multifuncional de parámetros de instalaciones eléctricas SONEL MPI-520 Start convierte las pruebas de puesta en servicio en un proceso completo y preciso, permitiéndole medir impedancia de bucle, parámetros de interruptores RCD tipo AC, A y B, resistencia de aislamiento, resistencia de puesta a tierra, continuidad de conexiones y secuencia de fases con la máxima versatilidad. Diseñado para instaladores y especialistas en medición, combina medición de impedancia en circuitos con RCD, tensiones de aislamiento de 50 a 1000 V, método de 3-cables para toma de tierra, medición de potencia con pinza opcional y función AUTO para RCD, de modo que pueda realizar todas las mediciones para la puesta en servicio de instalaciones eléctricas según normativa con rapidez y actuar con seguridad. Todo ello en un dispositivo económico y versátil que incluye memoria de 990 resultados, transmisión inalámbrica, puerto USB, compatibilidad con adaptador AutoISO-1000C y carcasa con grado de protección IP54, listo para el trabajo de campo desde el primer día.

Especificaciones técnicas

Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω ±(5% v.m. + 3 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms ±(2% v.m. + 2 dígitos)
selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medición 0,2 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,0 mA…1000 mA 3,0 mA…1000 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 3,5 mA…700 mA 3,5 mA…700 mA desde 0,1 mA ±10% IΔn
para una corriente diferencial continua (tipo B) 2,0 mA…1000 mA 2,0 mA…1000 mA desde 0,1 mA ±10% IΔn
Resistencia de la toma de tierra
Método de 3-cables desde 0,5 Ω…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ desde 0,01 Ω desde ±(2% v.m. + 3 dígitos)
Resistencia de aislamiento
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V 500 kΩ…2,00 GΩ según IEC 61557-2 0 kΩ…2,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V 1000 kΩ…3,00 GΩ según IEC 61557-2 0 kΩ…3,00 GΩ desde 1 kΩ desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)
Orden de las fases
conforme (correcto), no conforme (incorrecto), tensión UL-L: 95 V…500 V (45 Hz…65 Hz)
Medición de potencia
0,0 VA…200 000 VA, 0,0 W…200 000 W, 0,0 var…200 000 var 0,0 VA…200 000 VA, 0,0 W…200 000 W, 0,0 var…200 000 var desde 0,1 VA, desde 0,1 W, desde 0,1 var desde ±(7% v.m. + 3 dígitos)
