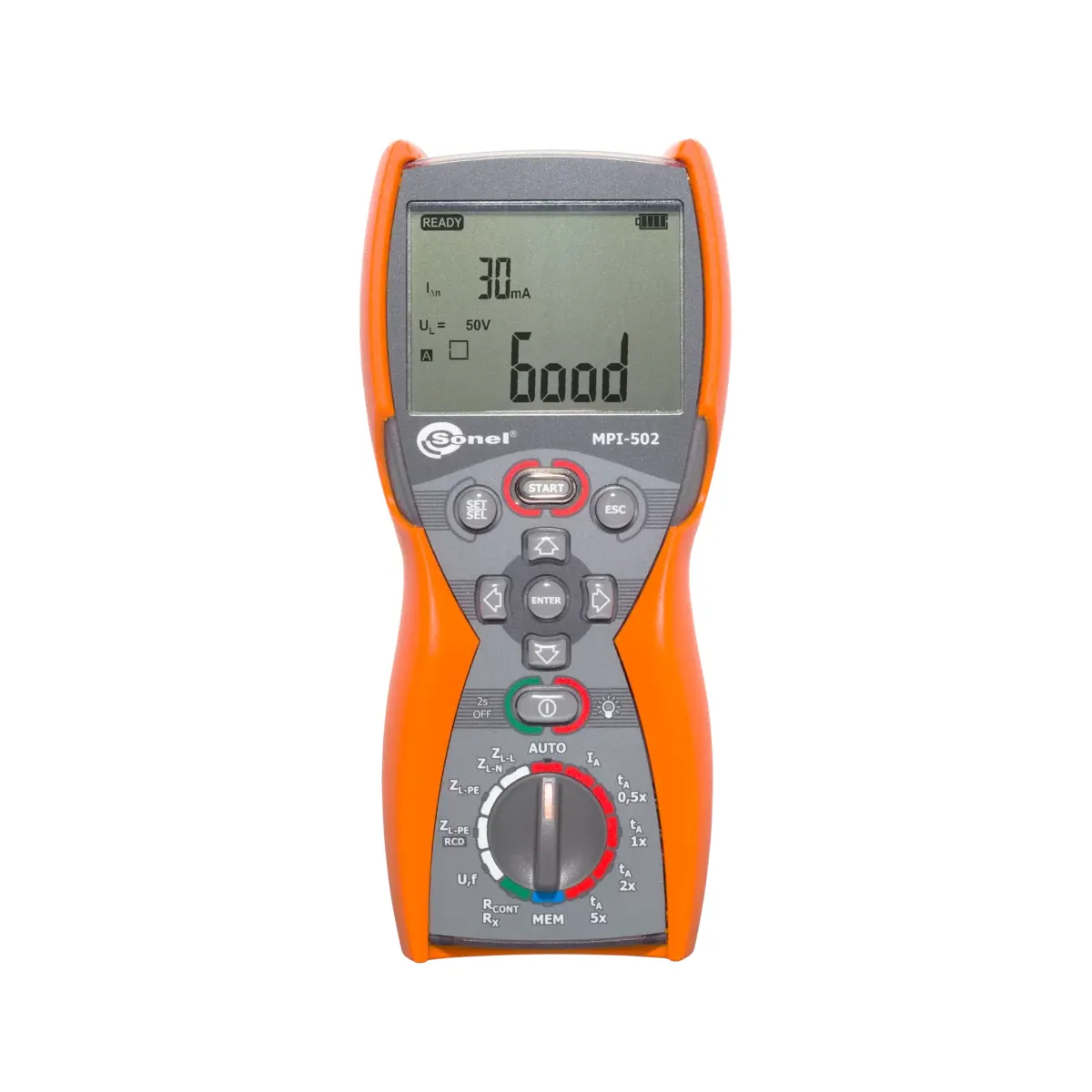

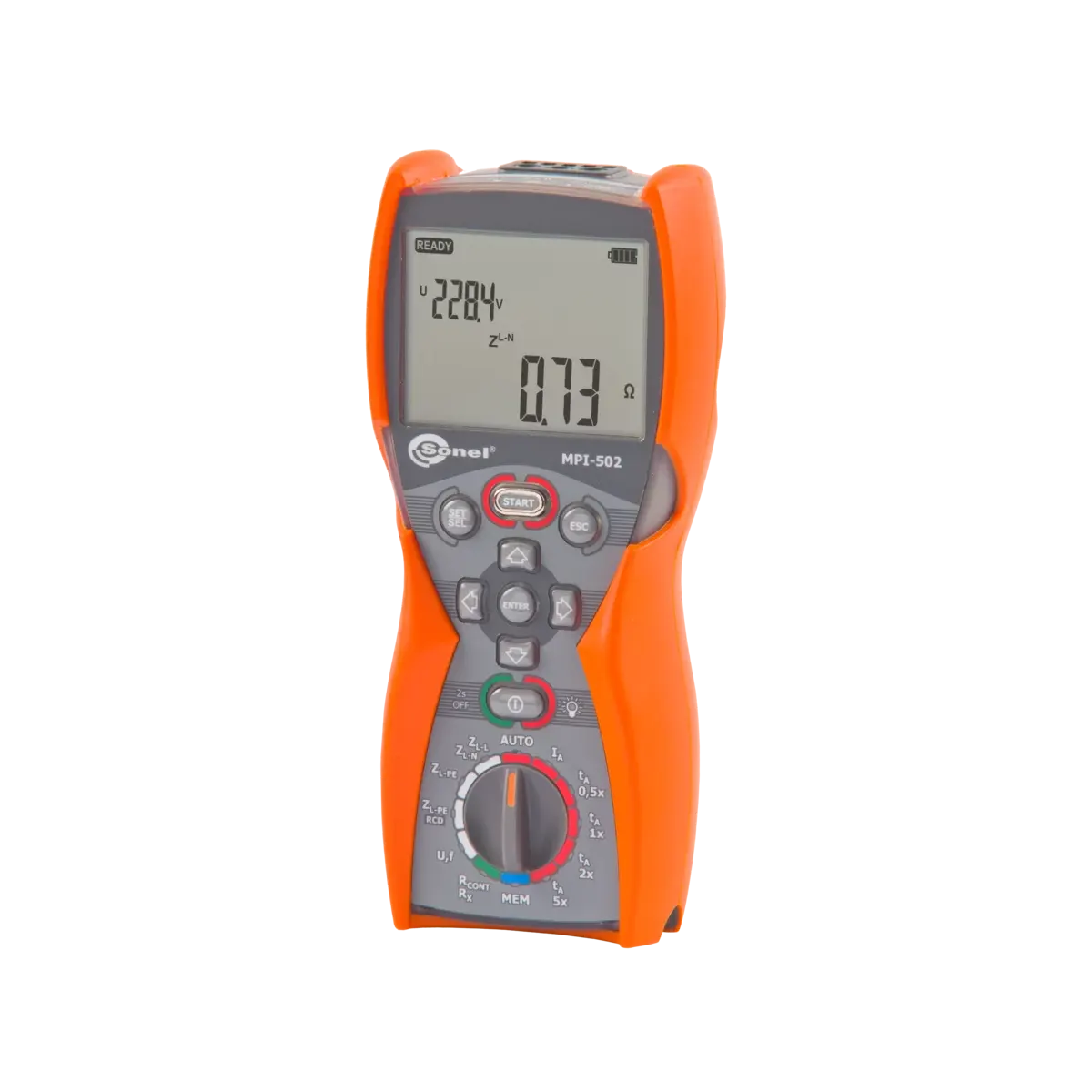

Comprobador multifuncional de parámetros de instalación eléctrica Sonel MPI-502F

Características:

  • Medición de impedancia de bucle de cortocircuito en redes de 220/380 V, 230/400 V y 240/415 V, con frecuencia de 45–65 Hz.
  • Medición de impedancia de bucle con corriente de 15 mA sin disparar el interruptor diferencial.
  • Ensayos de dispositivos de corriente residual (RCD) tipo AC y A, incluyendo pruebas de disparo y medición del tiempo de disparo.
  • Medición de la corriente de disparo de RCDs (IΔn) en rangos de 0.3 a 2.0 veces la corriente nominal.
  • Medición de resistencia de conductores de protección y conexiones equipotenciales con corriente de ±200 mA.
  • Medición de resistencia con baja corriente en el rango de 0.0 Ω a 1999 Ω.
  • Medición de tensión en el rango de 0 a 500 V y frecuencia de red.
  • Detección automática de la inversión de conductores L y N en enchufes.
  • Memoria interna para almacenar hasta 990 resultados de mediciones.
  • Transmisión inalámbrica de datos al ordenador mediante interfaz Bluetooth.
  • Teclado iluminado para facilitar el uso en condiciones de poca luz.
  • Diseño compacto y resistente con clasificación de protección IP67.
  • Categoría de medición CAT III 600 V / CAT IV 300 V según la norma EN 61010.

El comprobador multifuncional de parámetros de instalación eléctrica Sonel MPI-502F es un modelo único de medidor pequeño que se utiliza para realizar mediciones precisas de los parámetros de instalaciones eléctricas. El medidor esconde una gran cantidad de funciones de medición en sus bonitas y pequeñas dimensiones. Una ventaja adicional de este dispositivo es una forma excepcionalmente manejable y ergonómica que facilita su transporte y aumenta la comodidad del trabajo.

El medidor Sonel MPI-502F es uno de los instrumentos de medición multifuncionales más pequeños del mercado y sorprende con su manejo intuitivo y sus numerosas posibilidades. Es un dispositivo versátil que está listo para trabajar en todas las condiciones. Desarrollado para especialistas del sector eléctrico y de la instalación, así como para especialistas profesionales en medición.

Con este dispositivo es posible realizar mediciones básicas de varios tipos, incluida la medición de parámetros de bucle de cortocircuito, medición de resistencia de conexión compensatoria y de protección, así como ensayos de dispositivos de corriente residual tipo CA y A. Debido a su forma compacta y precio favorable, el medidor les gustará especialmente a los usuarios sin experiencia. Debido a la excelente precisión del trabajo, sus ventajas también serán apreciadas por los especialistas en medición avanzados.

Especificaciones técnicas

Funciones de medición Rango de medición Rango de display Resolución Precisión
Bucle de cortocircuito
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω ±(5% v.m. + 3 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD desde 0,5 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω desde 0,01 Ω desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación tA corriente de medición 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD de tipo general y de retardo corto 0 ms…300 ms 0 ms…300 ms 1 ms ±(2% v.m. + 2 dígitos)
Selectivo RCD 0 ms…500 ms 0 ms…500 ms 1 ms ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo IA corriente de medicióny 0,3 IΔn…2,0 IΔn
para una corriente diferencial sinusoidal (tipo AC) 3,0 mA…500 mA 3,0 mA…500 mA desde 0,1 mA ±5% IΔn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A) 4,0 mA…420 mA 4,0 mA…420 mA desde 0,1 mA ±10% IΔn
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA 0,12 Ω…400 Ω según IEC 61557-4 0,00 Ω…400 Ω desde 0,01 Ω ±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω desde 0,1 Ω ±(3% v.m. + 3 dígitos)

v.m. – valor medido
