Descripción General del Producto

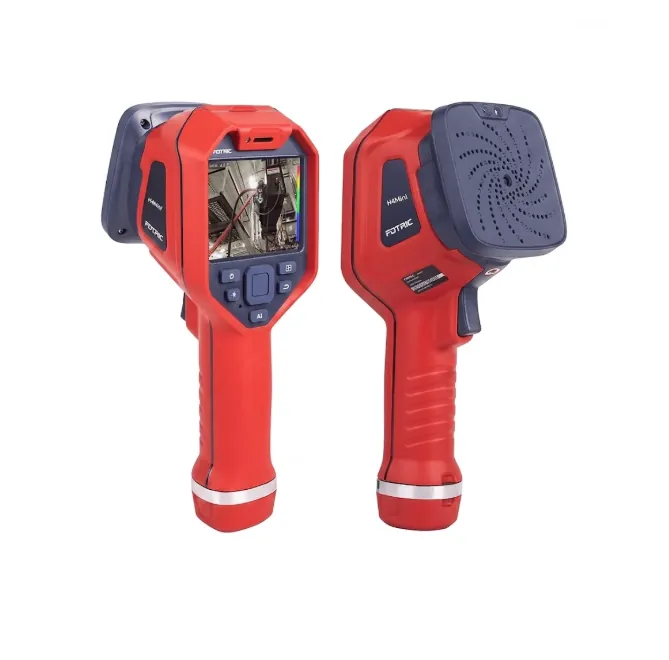

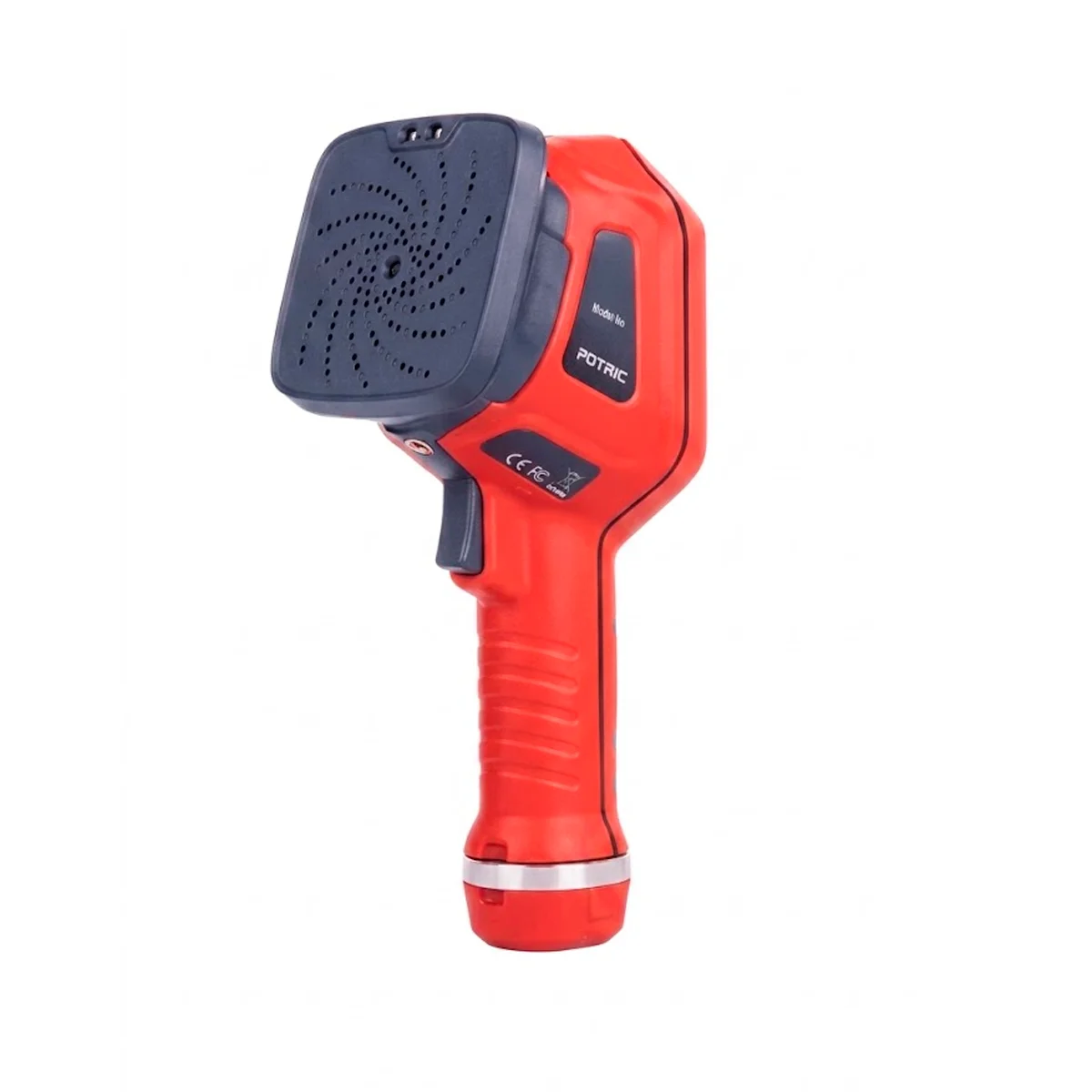

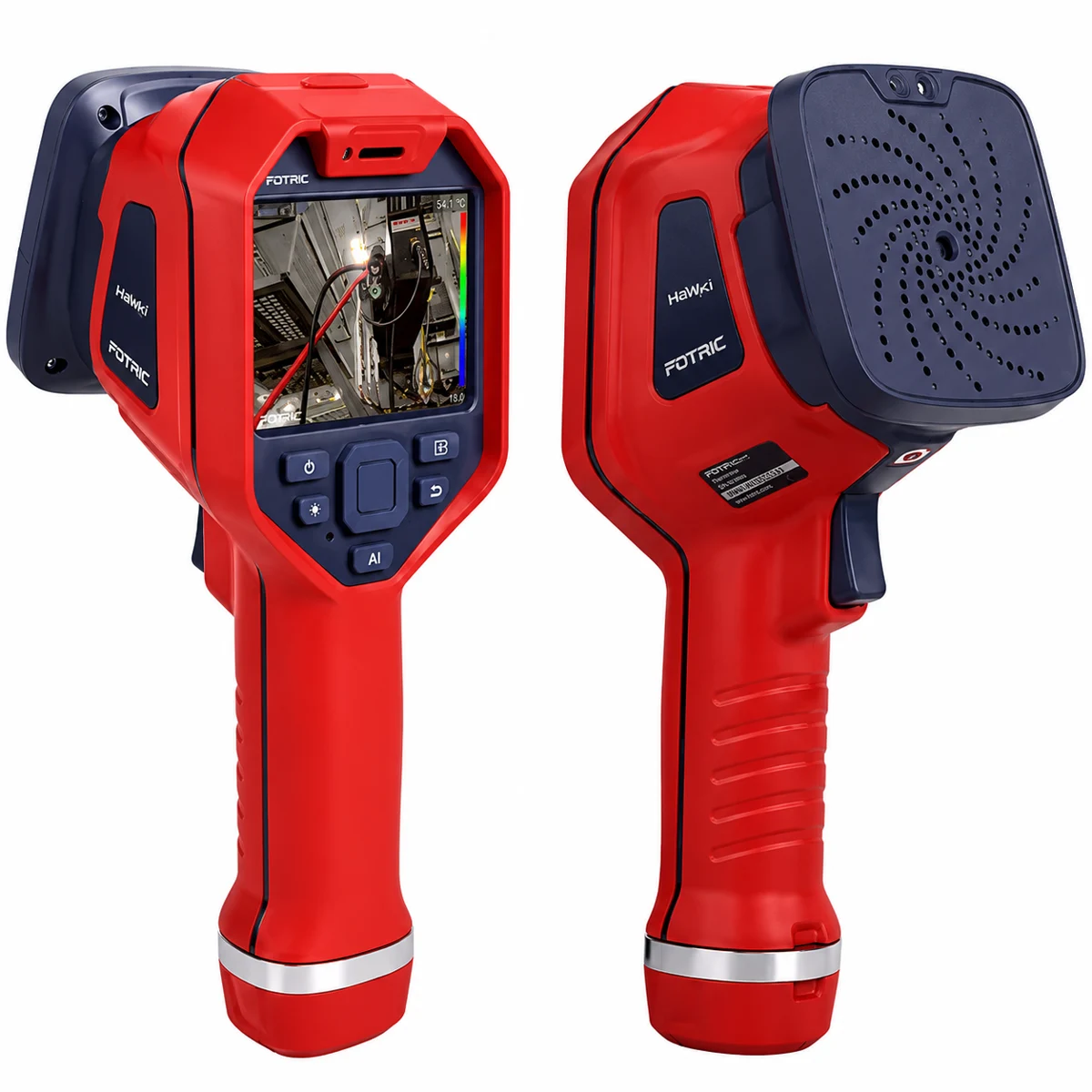

La FOTRIC H4Mini es una cámara de imágenes acústicas compacta y potente diseñada para encontrar fugas en segundos. Equipada con 112 micrófonos digitales MEMS, cámara industrial de 13 megapíxeles y un rango de frecuencia de 2 kHz a 100 kHz, permite detectar fallos ocultos como fugas de gas, desgaste de rodamientos y descargas eléctricas que emiten ultrasonidos de alta frecuencia imperceptibles para el oído humano.
¿Qué es la imagen acústica?
El oído humano solo puede percibir sonidos en el rango de 20 Hz a 20 kHz. Sin embargo, fallos ocultos como fugas de gas, desgaste de rodamientos y descargas eléctricas a menudo emiten ultrasonidos de frecuencia mucho más alta (>20 kHz), sonidos que son imperceptibles para el oído humano y más allá de las capacidades de los estetoscopios o micrófonos tradicionales.
¿Cómo funciona?
- Matriz de micrófonos: captura simultáneamente señales de sonido de múltiples fuentes para mejorar la precisión espacial,
- Algoritmo de beamforming: se enfoca en fuentes de sonido de direcciones específicas, filtrando el ruido ambiental,
- Superposición de imagen acústica: muestra las ubicaciones de las fuentes de sonido como un mapa de calor sobre la imagen,
- Motor de renderizado de baja latencia: permite una respuesta casi instantánea, ideal para escenarios de inspección continua.
Más allá de lo audible
La cámara de imágenes acústicas FOTRIC H4Mini puede detectar no solo sonido audible, sino también señales ultrasónicas de alta frecuencia que están más allá del rango del oído humano. Esto significa que puede capturar fácilmente:
- Fugas en sistemas de aire comprimido: las fugas de gas emiten ruido de turbulencia de alta frecuencia, la H4Mini puede detectar rápidamente incluso las fugas más pequeñas en tuberías de aire comprimido,
- Fugas en sistemas de vacío: la H4Mini captura con precisión sonidos de fuga sutiles en sistemas de vacío que los oídos humanos no pueden escuchar, permitiendo una localización rápida de fugas sin contacto ni daños al equipo,
- Vibración de juntas sueltas durante la operación: la H4Mini detecta sonidos anormales de alta frecuencia causados por tornillos sueltos mientras el equipo está funcionando. Visualiza y localiza el problema en tiempo real sin requerir un apagado,
- Fugas de aire en neumáticos: la H4Mini visualiza y localiza rápidamente puntos de fuga en neumáticos sin necesidad de spray de jabón, preciso, eficiente y fácil de usar.
¿Por qué elegir el FOTRIC H4Mini?
- Matriz de micrófonos de alta densidad con 112 micrófonos digitales MEMS,
- Cámara digital industrial: 13 MP, campo de visión 66° × 52°,
- ≥ 4 horas de autonomía por batería, batería extraíble; dispositivo con clasificación IP54,
- Múltiples modos de imagen: fuente única, fuente múltiple y holográfico,
- Múltiples modos de captura: captura de imagen holográfica, grabación de video holográfico y captura a intervalos,
- Funciones profesionales como medición SPL, retardo de imagen acústica (T-FFTD®) y enfoque de imagen acústica,
- Generación de informes acústicos en el dispositivo.
Características únicas
- Cambio de modo de fuente: la H4Mini admite múltiples modos de imagen, incluyendo vistas de fuente única, fuente múltiple y holográfica, permitiendo a los usuarios adaptarse a diversas complejidades de ruido y objetivos de detección en campo,
- Modos de captura flexibles: la H4Mini admite captura de imagen holográfica, grabación de video holográfico y captura a intervalos, permitiendo a los inspectores realizar documentación completa en campo,
- Medición SPL precisa: combinando imágenes holográficas y medición de datos de decibelios, la cámara es capaz de rastreo de fuentes de sonido de nivel industrial y diagnóstico de señales, mejorando la eficiencia de inspección acústica y la seguridad del usuario.
Características principales
-
FOTRIC H4Mini: 112 micrófonos MEMS, rango de frecuencia 2~100 kHz, FOV acústico 66°×52°, cámara 13 MP, pantalla táctil 3,5″ IPS, modos fuente única/múltiple/holográfico, T-FFTD®, medición SPL, informes en dispositivo, IP54, batería extraíble 5000 mAh, 770 g.
