Descripción General del Producto

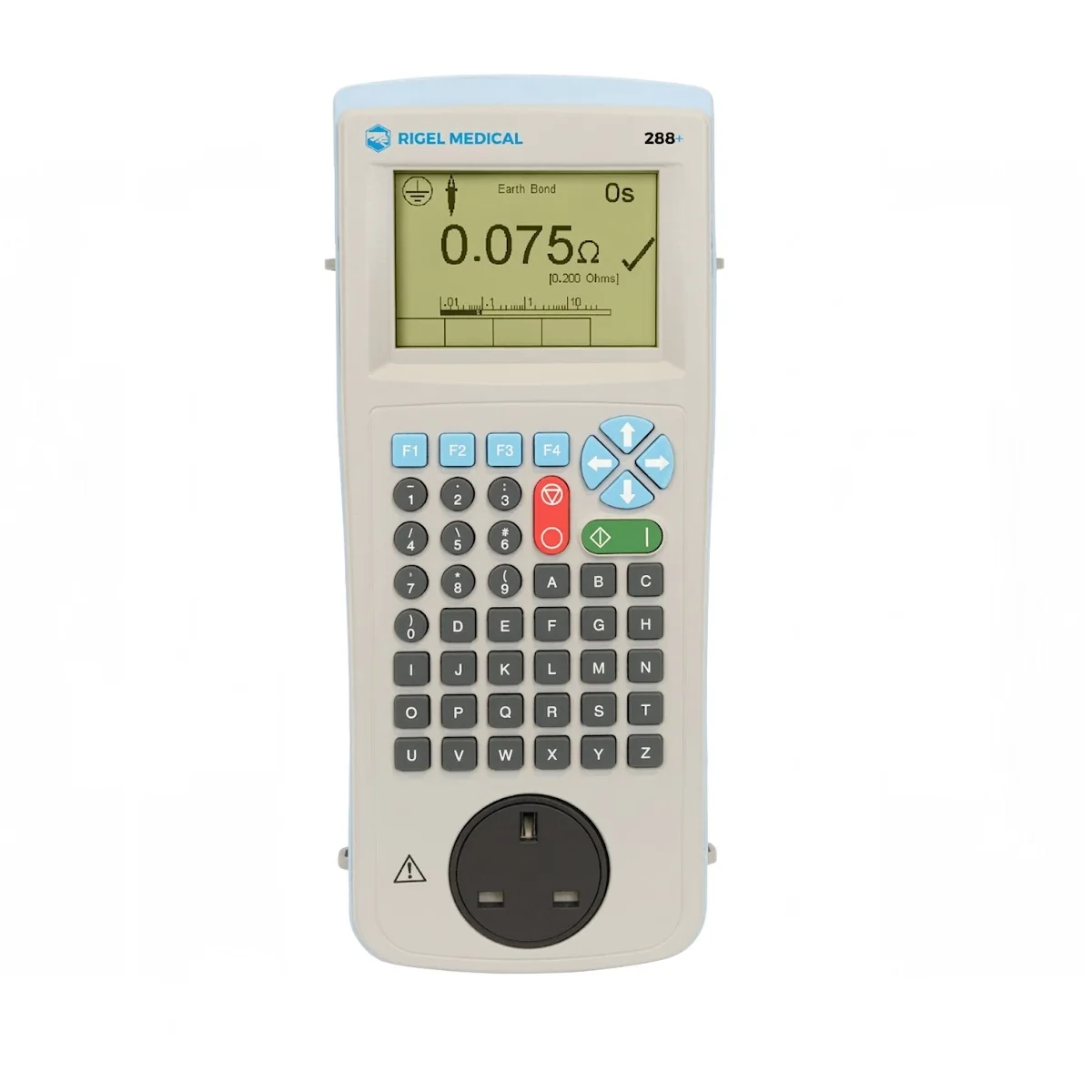

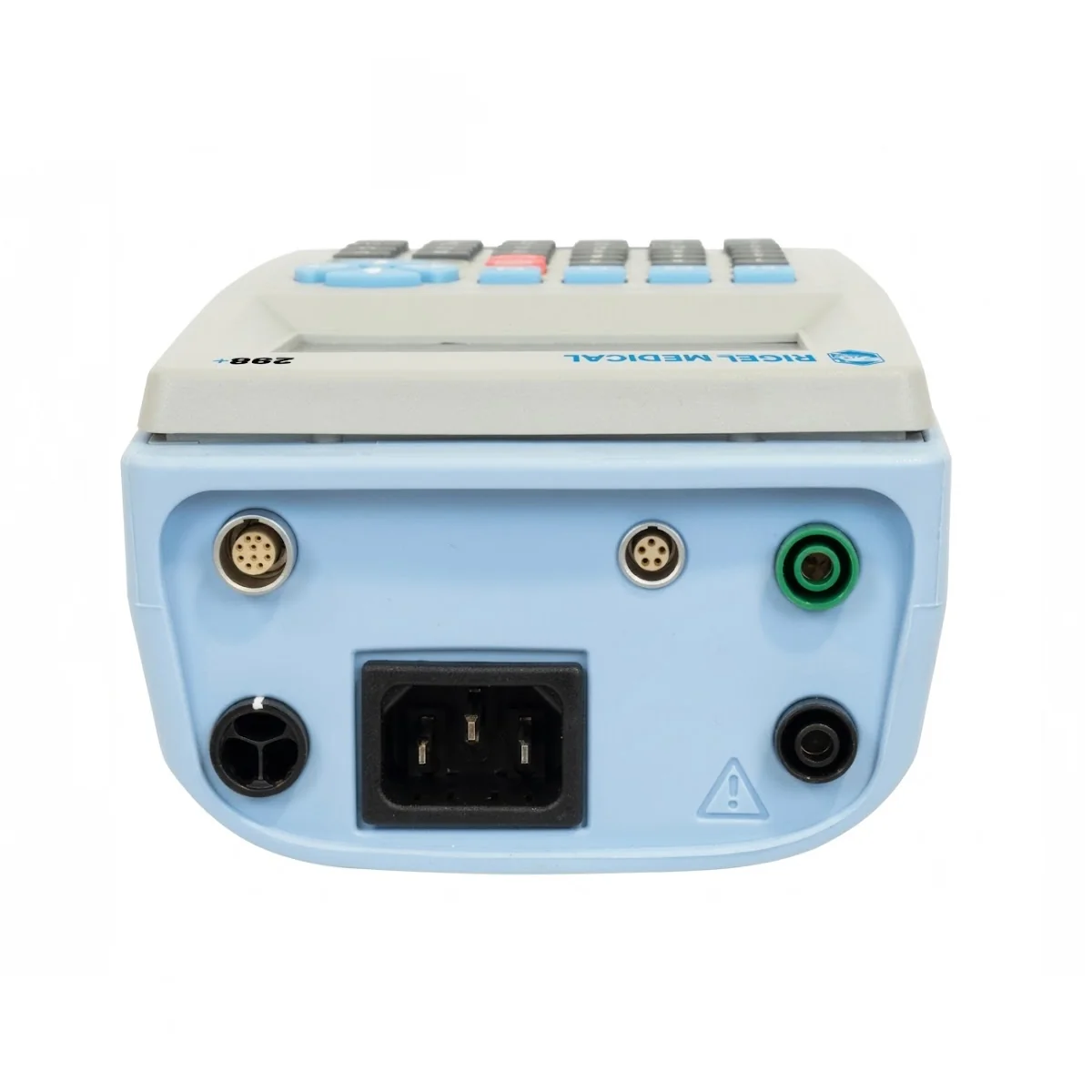

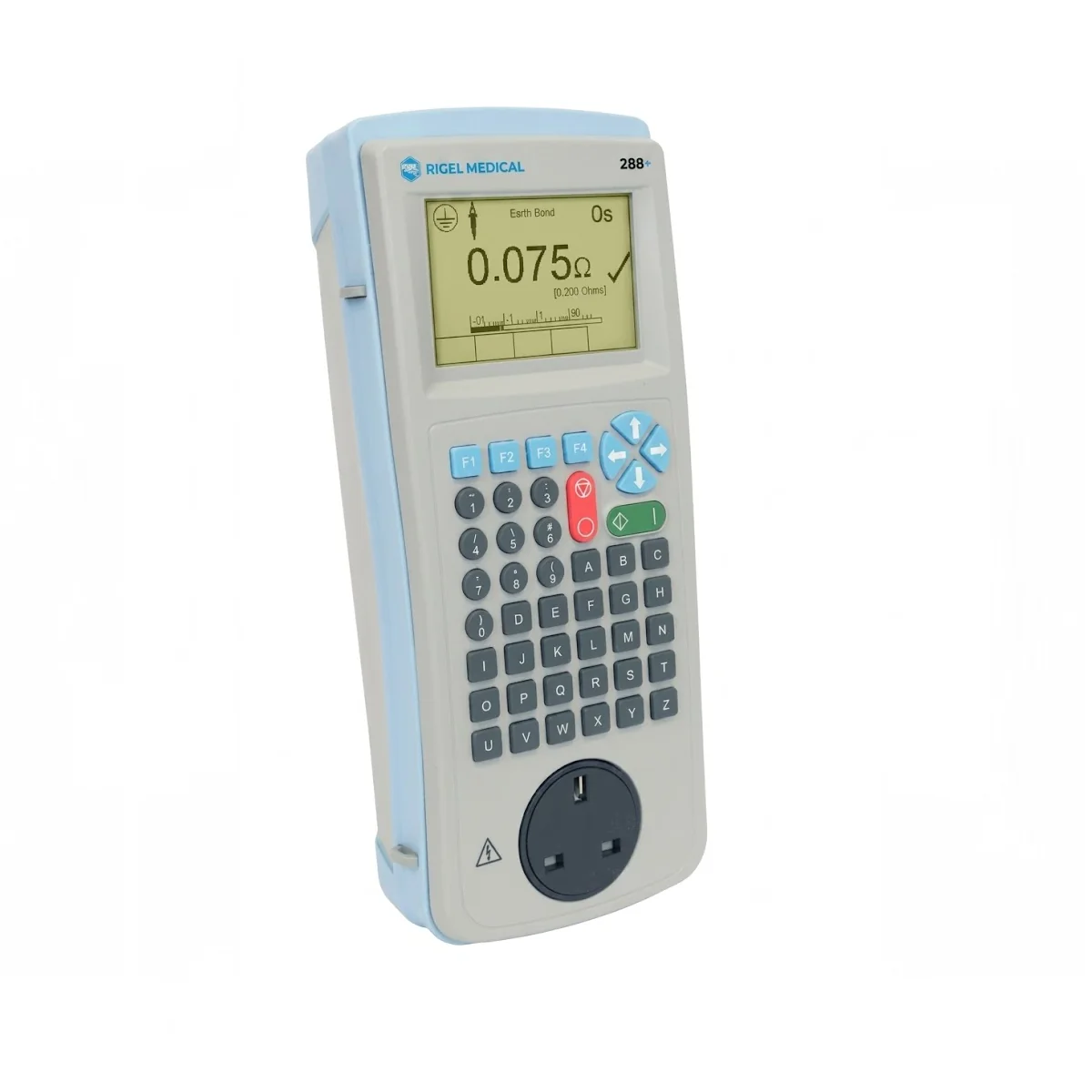

Rigel 288+ – Analizador de Seguridad Eléctrica
El analizador de seguridad eléctrica Rigel 288+ proporciona una solución rápida, confiable y altamente precisa para probar la seguridad eléctrica de dispositivos médicos según estándares internacionales y locales, incluyendo IEC 60601 y 62353.
Diseñado para flexibilidad y facilidad de uso, el Rigel 288+ permite total libertad de movimiento gracias a su operación con baterías. No necesita conexión a la red eléctrica, lo que lo hace perfecto para pruebas en entornos clínicos, en movimiento o en áreas de difícil acceso. Alimentado por baterías AA estándar, el dispositivo admite una amplia gama de pruebas esenciales, incluyendo resistencia de aislamiento, conexión a tierra y mediciones de corriente de fuga de contacto o punto a punto.
Compacto, portátil y fácil de operar, el Rigel 288+ es ideal para controles de seguridad rutinarios, tareas de mantenimiento y trabajos de servicio en campo, lo que lo convierte en una herramienta confiable para ingenieros biomédicos en todo el mundo.
Especificaciones técnicas
Rigel 288+ | Especificaciones Técnicas
| Parámetro |
Descripción |
| Continuidad a Tierra |
| Método |
Técnica de 2 hilos, utilizando función de ajuste de cero |
| Corriente de Prueba |
>+200mA, -200mA DC a 2 ohmios |
| Voltaje Máximo de Prueba |
4-24V RMS en circuito abierto |
| Rango de Medición (Bajo) |
0.001 – 0.999 ohmios @ resolución 0.001 ohmios |
| Rango de Medición (Medio) |
1.00 – 9.99 ohmios @ resolución 0.01 ohmios |
| Rango de Medición (Alto) |
10.0 – 19.9 ohmios @ resolución 0.1 ohmios |
| Umbral PASO/FALLO |
0.2Ω |
| Precisión |
± 3% de la lectura + 10 m ohmios |
| Resistencia de Aislamiento |
| Medición |
EUT a tierra, EUT a AP, AP a tierra |
| Voltaje |
50 / 100 / 250 y 500V DC @1mA |
| Rango (Bajo) @ 50V DC |
0.01Mohms – 10 Mohms |
| Rango (Bajo) @ >50V DC |
0.01Mohms – 20Mohms |
| Precisión (Rango Bajo) |
± 5% de la lectura +2 cuentas |
| Rango (Alto) @ 250V DC |
20Mohms – 50Mohms |
| Rango (Alto) @ 500V DC |
20Mohms – 100Mohms |
| Precisión (Rango Alto) |
±10% +2 cuentas |
| Resolución |
0.01Mohms |
| Medición Directa de Fugas |
| Rango de Medición |
4μA a 9999μA |
| Precisión |
± 5% de la lectura +2 cuentas |
| Tensión de Red en AP |
Tipo F solamente @ 110% de la red |
| Dispositivo de Medición |
Según requisitos IEC 60601-1 |
| Tipo de Medición |
AC y DC separados para Fuga del Paciente (Auxiliar) según IEC 60601; True RMS para todas las demás pruebas de fugas |
| Medición de Fuga Diferencial |
| Rango de Medición |
75μA a 9999μA |
| Precisión |
±5% de la lectura + 5 cuentas |
| Resolución de Medición/Display |
1μA |
| Tipo de Medición |
True RMS |
| Dispositivo de Medición |
Características de respuesta en frecuencia según IEC 60601-1 |
| Mediciones de Fuga Alternativas |
| Voltaje de Prueba |
250V a frecuencia de red |
| Corriente de Prueba |
3.5 mA con limitación de corriente |
| Rango de Medición |
4μA a 9999μA |
| Resolución de Medición |
1μA |
| Precisión de Medición |
±5% de la lectura + 2 cuentas |
| Tipo de Medición |
True RMS |
| Dispositivo de Medición |
Según IEC 60601-1 |
| Medición de Potencia |
| Rango |
0.1kVA – 4kVA |
| Precisión |
±10% + 2 cuentas |
| Prueba de Salida de Red |
| Rango de Voltaje de Entrada |
0-300V AC |
| Corriente Máxima |
16A |
| Mediciones |
L – E, N – E |
| Precisión |
± 5% de la lectura + 2 cuentas |
| Prueba de Cable de Red IEC |
| Duración de Prueba |
2s |
| Prueba |
Continuidad de todos los conductores, Aislamiento y Polaridad |
Rigel 288+ | Especificaciones Generales
| Parámetro |
Descripción |
| Alimentación de Red |
230V AC ±10%, 50-60Hz ±1Hz; 120V AC ±10%, 60Hz ±1Hz (modelo USA) |
| Batería |
6 x 1.5V AA |
| Peso |
1.6 kg / 3.5 lbs incluyendo baterías |
| Dimensiones (L x A x P) |
270 x 110 x 75 mm / 10.5 x 4 x 3″ |
| Condiciones de Operación |
0°C – 40°C, 32°F – 104°F, 0-90% HR – NC |
| Almacenamiento |
-15°C – +60°C / 5°F – 140°F |
| Protección Ambiental |
IP 40 |
Rigel 288+ | Accesorios Estándar
| Accesorio |
Cantidad |
| Certificado de calibración |
1 |
| Sonda de prueba de conexión a tierra con clip |
1 |
| Cable de conexión a tierra con clip |
1 |
| Módulo de parte aplicada al paciente |
1 |
| Adaptadores de parte aplicada |
10 |
| Cable de red desmontable de 2 metros |
1 |
| Dongle USB Bluetooth |
1 |
| Manual de instrucciones electrónico |
1 |
| Guía de inicio rápido |
1 |
| Software de aplicación Rigel 288+ |
1 |
