Descripción General del Producto

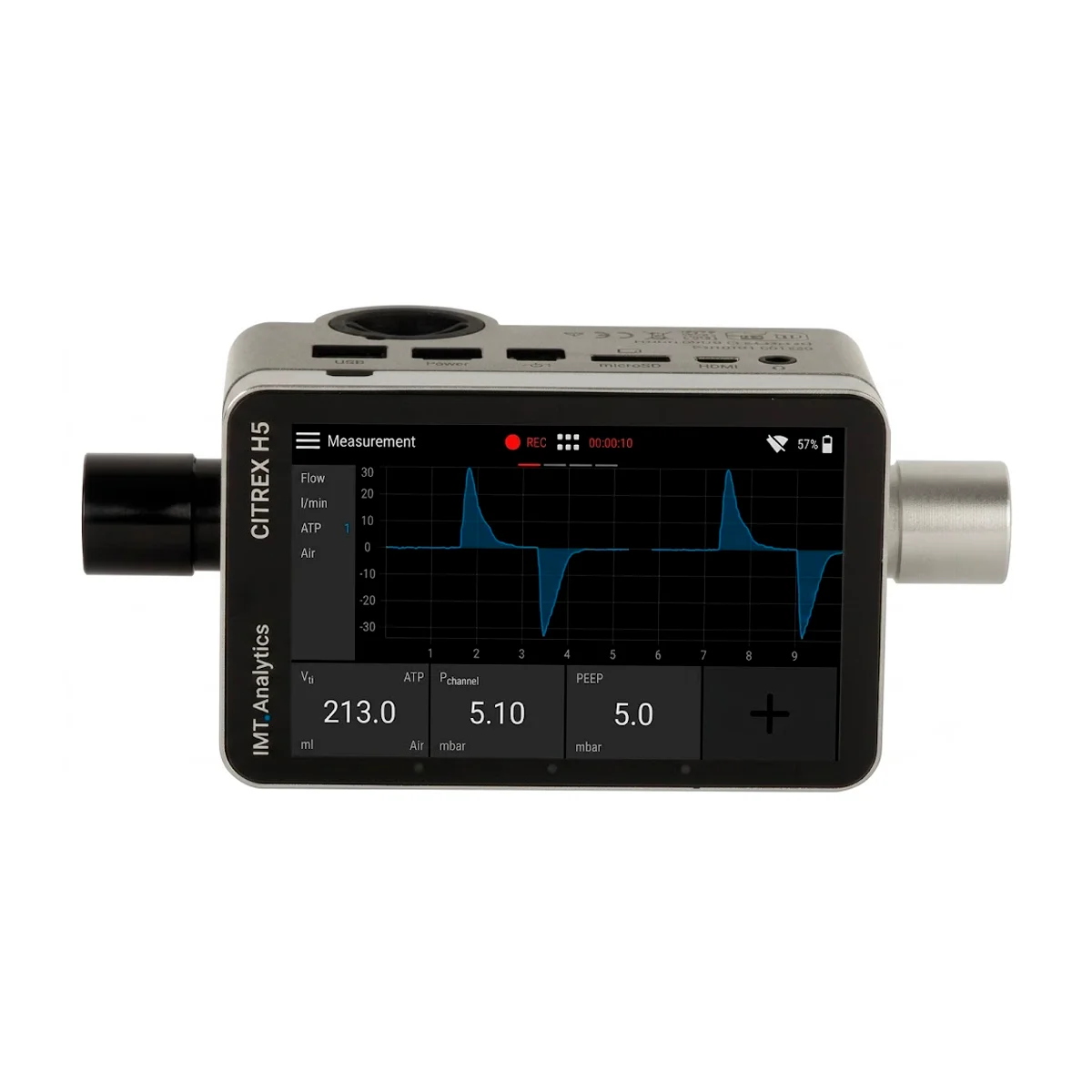

Citrex H5 – Analizador de Flujo de Gas
El medidor de flujo y presión de gas CITREX H5 ofrece la interfaz de usuario más avanzada para aplicaciones exigentes en una pantalla multitáctil de alta resolución de 4.3 pulgadas. Es portátil, preciso y, como usuario, puede personalizar las pantallas de medición según sus necesidades.
El CITREX H5 está diseñado para apoyarlo en una variedad de aplicaciones diarias. Gracias a su precisión y confiabilidad, puede utilizar el CITREX H5 para probar una amplia gama de dispositivos médicos como dispositivos respiratorios y de anestesia, medidores de flujo de oxígeno, manómetros y dispositivos de succión.
Con el CITREX H5 siempre obtiene el conjunto completo de accesorios. Hace que su sistema de medición sea un paquete potente y completo. El medidor y los accesorios se envían juntos en una bolsa práctica.
Especificaciones técnicas
Citrex H5 | Especificaciones Técnicas
| Parámetro |
Descripción |
| Mediciones de Flujo y Presión |
| Flujo |
±300 sL/min*** ±1.9%* o ±0.1 L/min** (para 10..40°C) |
| Medición Bidireccional |
Sí |
| Compensación de Temperatura |
Automática |
| Compensación de Presión |
Automática |
| Compensación de Humedad |
Manual |
| Presión |
| Alta |
-1–10 bar ±1%* o ±7 mbar** |
| Diferencial |
±200 mbar ±0.75%* o ±0.1 mbar** |
| Canal de Flujo |
-50–150 mbar ±0.75%* o ±0.1 mbar** |
| Presión Atmosférica |
500–1150 mbar ±1%* o ±5 mbar** |
| Unidades |
| Flujo |
L/min, L/s, cfm, mL/min, mL/s |
| Presión |
bar, mbar, cmH₂O, inH₂O, Torr, inHg, hPa, kPa, mmHg, PSI |
| Otras Mediciones |
| Oxígeno (comp. presión ≤ 150 mbar) |
0–100% ±1% O₂** |
| Temperatura del Gas |
0–50°C ±1.75%* o ±0.5°C** |
| Tipos de Gas |
| Tipos de Gas |
Air, Air/O₂, O₂, N₂O, N₂O/O₂, CO₂, N₂, He/O₂ |
| Estándares de Gas |
| Estándares |
ATP, ATPD, ATPS, AP21, STP, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, NTPD, NTPS |
| Parámetros de Ventilación |
| Frecuencia Respiratoria |
1–1000 bpm ±1 bpm* o ±2.5%** |
| Tiempo |
0.05–60 s ±0.02 s |
| Relación |
1:300–300:1 ±2.5%* |
| Ti/Tcyc |
0–100% ±5%* |
| Volumen Respiratorio |
±2%* o ±0.20 mL (>6 sL/min)** |
| Volumen Tidal |
±10 L ±2%* o ±0.20 mL (>6 sL/min)** |
| Volumen Minuto |
0–300 sL/min ±2.5%* |
| Flujo Pico |
±300 sL/min ±1.9%* o ±0.1 sL/min** |
| Presión |
0–150 mbar ±0.75%* o ±0.1 mbar** |
| Compliance |
0–1000 mL/mbar ±3%* o ±1 mL/mbar** |
| Información General |
| Curvas en Tiempo Real |
Sí |
| Pantalla |
4.3″ Multitáctil (color) |
| Interfaces |
RS-232, USB, Ethernet, CAN, Analog Out, TTL, WLAN |
| Almacenamiento de Datos |
Interno y tarjeta microSD |
| Alimentación |
100–240 VAC, 50–60 Hz |
| Dimensiones (L x P x A) |
11.4 x 7 x 7.3 cm |
| Peso |
0.52 kg |
| Batería |
5 horas |
| Aprobaciones |
CE, BC (Energy Efficiency for Battery Charging Systems), CSA (North America), IEC 61010-1:2010, IEC 61326-2:2012 |
* Tolerancia relacionada con el valor medido
** Tolerancia absoluta
*** La unidad sL/min se basa en condiciones ambientales de 0°C y 1013.25 mbar (DIN 1343)
