Descripción General del Producto

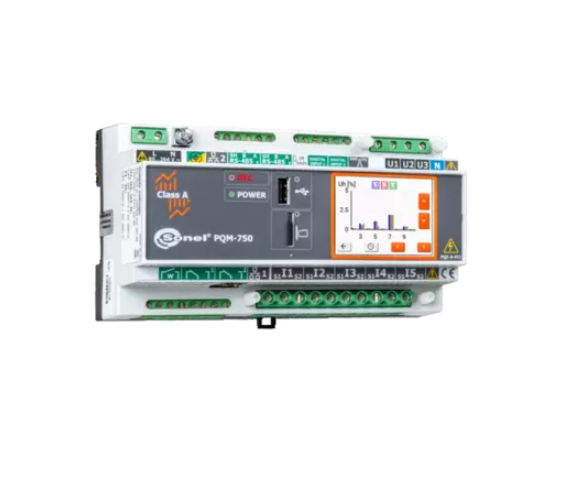

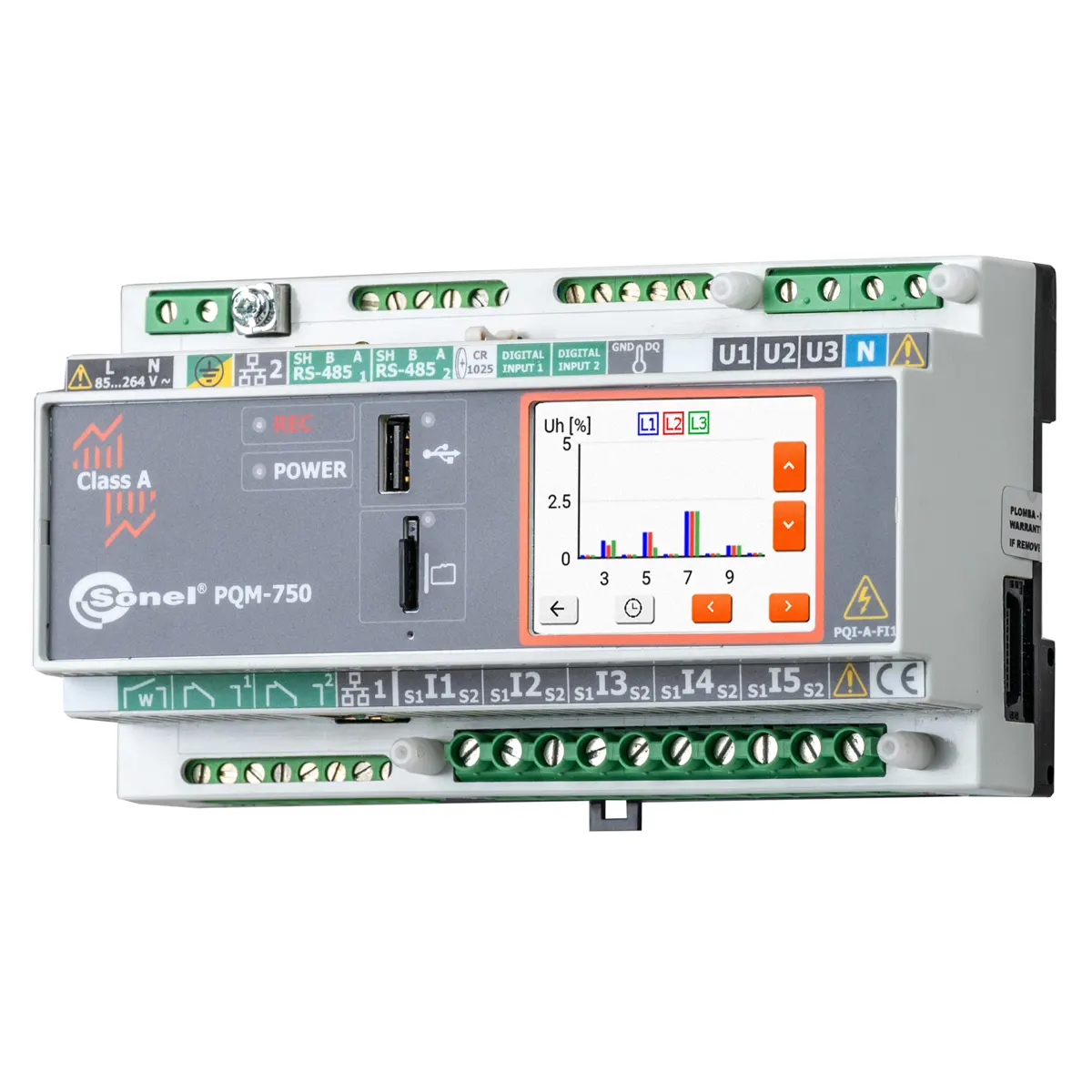

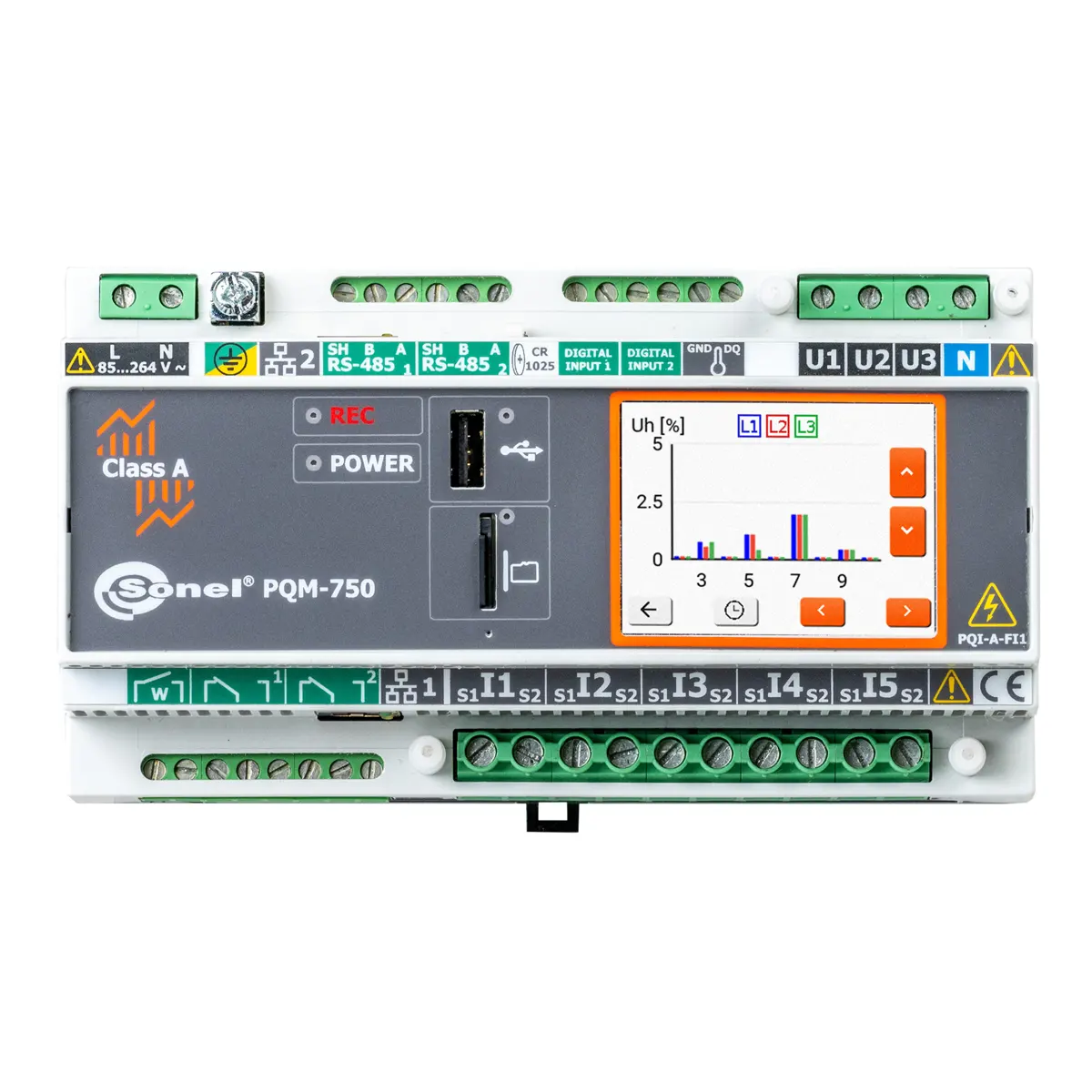

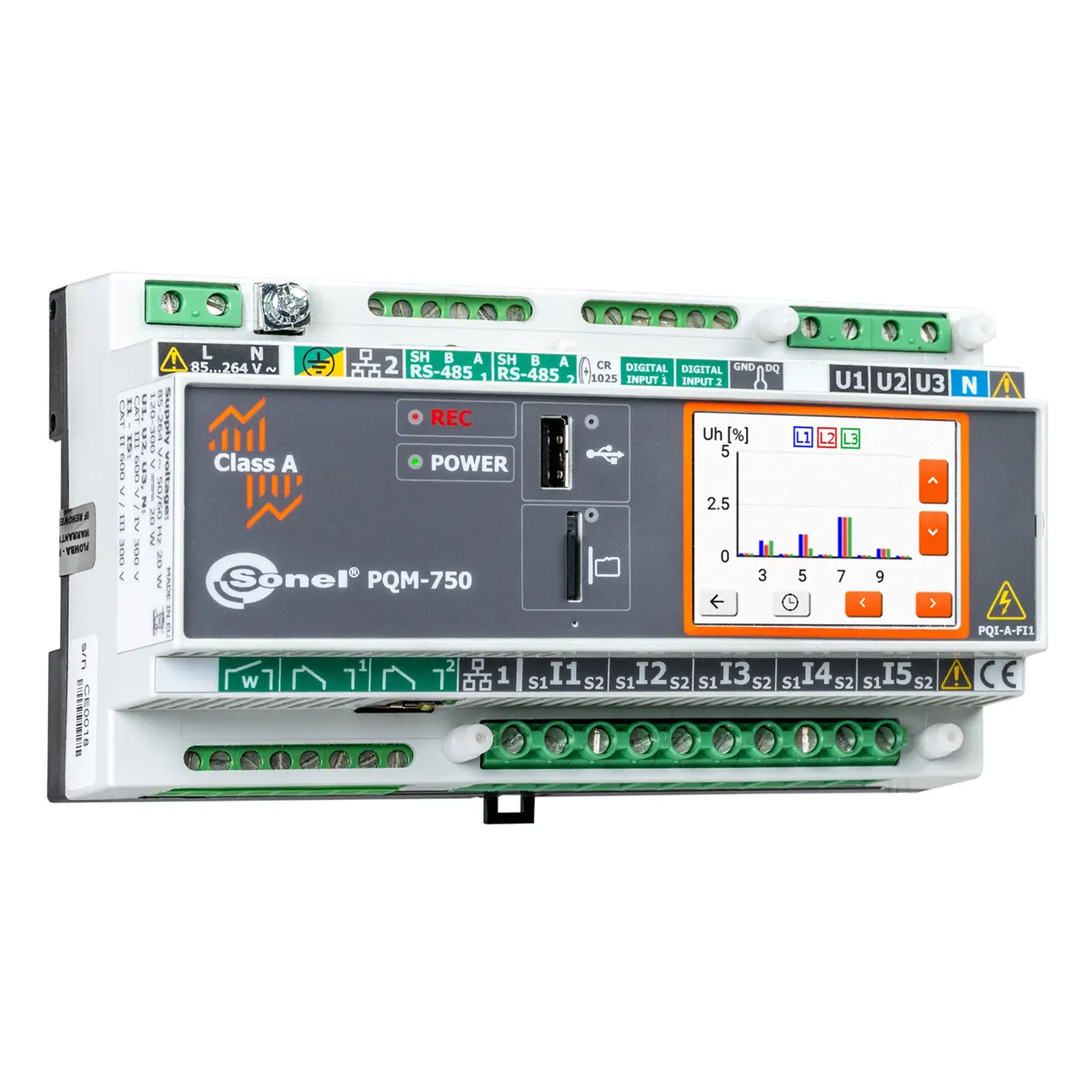

Analizador de calidad de energía Sonel PQM-750: estacionario, modular, completo
Un medidor estacionario diseñado para medir y registrar parámetros de suministro de energía para cumplir con las normas y la ley aplicable, y con la capacidad de verificar los términos especificados del contrato de compra/venta de energía. Esta herramienta profesional está fabricada en clase A según IEC 61000-4-30, certificada por un laboratorio acreditado. El diseño modular permite agregar nuevos módulos para ampliar las posibilidades del medidor.
El analizador Sonel PQM-750, diseñado para montaje en carril DIN (con opción de montaje en armario en la pared), es una buena opción para el control permanente de la calidad de energía. El dispositivo permite realizar mediciones en redes con una frecuencia de 50 Hz, 60 Hz y 400 Hz. El PQM-750 se puede configurar de diferentes maneras con distintos módulos internos integrados.
Capacidades
- Clase A completa según IEC 61000-4-30, certificada por un laboratorio acreditado,
- Entradas de tensión L1, L2, L3, N, E (5 terminales) y corrientes L1, L2, L3, N, E (5 transformadores),
- Transformadores de corriente incorporados de 5 A o 1 A, o variante sin transformadores para funcionar con transformadores externos,
- Funcionamiento en redes de 50 Hz, 60 Hz, 400 Hz,
- Frecuencia de muestreo básica 80 kHz con convertidor analógico a digital de 24 bits.
Características principales
- Registro de eventos de tensión y corriente junto con formas de onda.
- Fabricación con o sin módulo de medición de transitorios.
- Medición de más de 4000 parámetros.
- Control de perturbaciones conducidas en la banda 2…150 kHz.
- Dos puertos LAN, incluido uno con opción de alimentar el medidor PoE (Power over Ethernet).
- Batería incorporada.
- Dos variantes de alimentación de red: fuente de alimentación integrada de 85…264 V AC (120…300 V DC) o 18…60 V DC.
- Memoria de 8 GB (tarjeta microSD).
- Puerto USB para actualizaciones de medidores e intercambio de datos.
- Dos entradas binarias, dos salidas de relé, dos puertos RS-485.
- Salida de relé que monitorea el funcionamiento del analizador (Watchdog).
- Entrada de 1-wire para sensores de temperatura exterior.
- Pantalla táctil de 2,4″.
- Montaje en el carril DIN o en la pared.
Modularidad y comunicación
El carril de expansión permite la conexión de varios módulos externos (ej. GPS, LTE). El servidor web incorporado permite programar el medidor, leer datos actuales, ver la lista de eventos registrados y mostrar la forma de onda/RMS. Sincronización horaria a través de servidores NTP, IRIG-B (a través de RS-485 incorporado). Módulo GPS opcional y antenas GPS opcionales. Protocolos de transmisión estándar: Modbus TCP/IP, Modbus RTU, IEC 61850, PQdif.
Configuraciones disponibles
El PQM-750 se puede configurar con diferentes fuentes de alimentación integradas (AC1: 85-264 V AC / DC1: 18-60 V DC), con relés mecánicos (R1), con transformadores de corriente de 1 A (CT1) o 5 A (CT5), y con o sin módulo de transitorios (T1).
Parámetros medidos
El software incorporado permite medir: tensión de fase RMS, tensiones RMS entre fases, corrientes RMS, factor de pico CF, frecuencia, potencia activa, reactiva y aparente, cosφ, factor de potencia PF, tgφ, potencia de distorsión D, formas de onda, diagramas fasoriales, energía activa, reactiva y aparente, armónicos e interarmónicos hasta 256, ángulos entre armónicos, monitorización de banda 2-150 kHz, componentes de tensiones de fase UDC, THDR, THDF, TIDR, TIDF, potencias de armónicos, Factor K, componentes simétricos de tensión y corriente, factor de parpadeo Pst y Plt, factor de asimetría, transitorios U hasta 6000 V, señales de control y temperaturas.
Categoría de medición: CAT III 600 V (IV 300 V) para entradas de tensión, CAT III 300 V para entradas de corriente. Posibilidad de sellar entradas de corriente y tensión.
