Descripción General del Producto

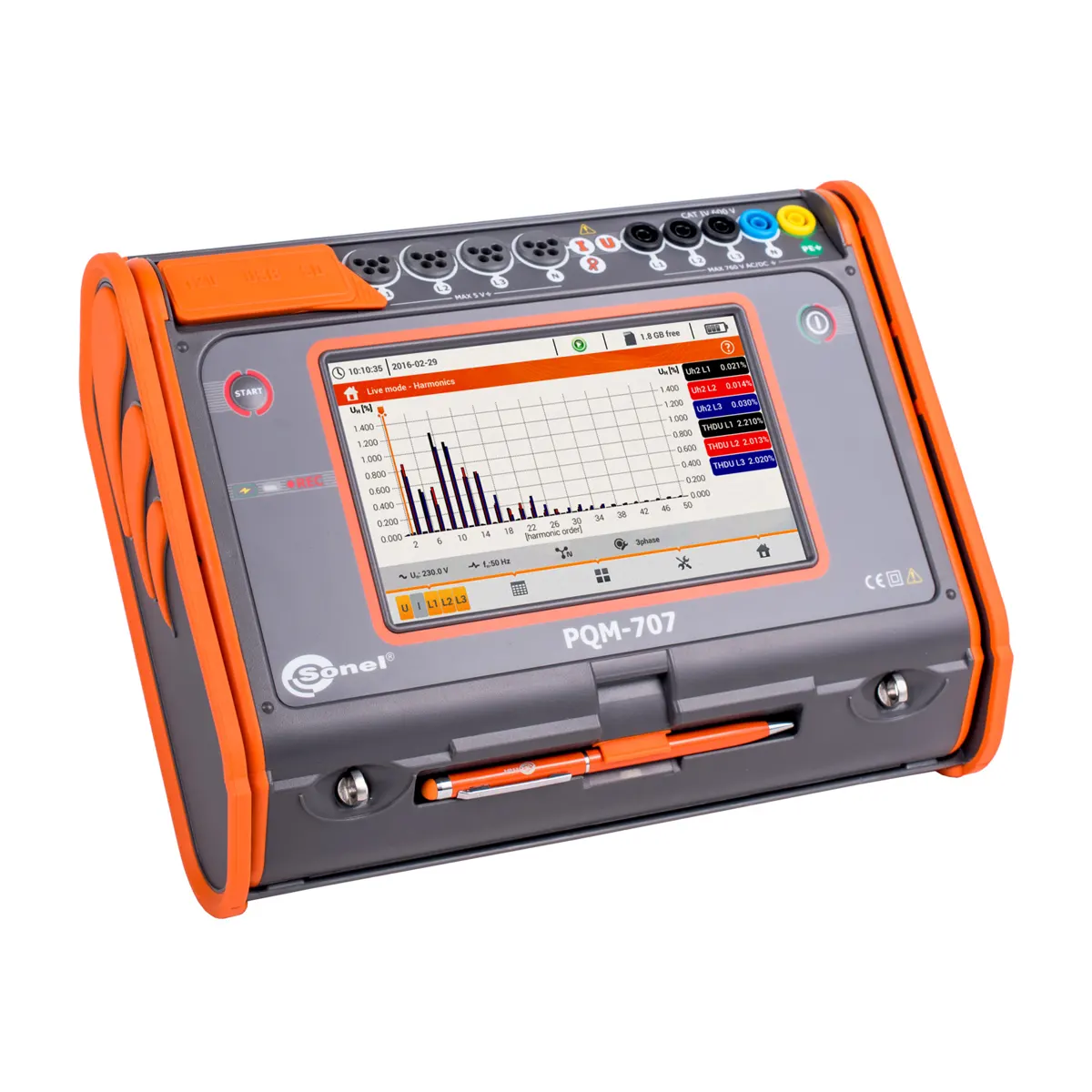

Analizador de calidad de energía Sonel PQM-707: centro de análisis de calidad de energía portátil
El analizador de calidad de energía Sonel PQM-707 es un dispositivo móvil para medir y analizar la energía. Esta herramienta profesional es un medidor autónomo y versátil que se puede utilizar para medir y analizar parámetros en redes eléctricas (CC y 50/60 Hz). El dispositivo realiza mediciones de la clase S de acuerdo con los requisitos de IEC 61000-4-30, lo que garantiza un resultado de alta precisión.
El analizador Sonel PQM-707 cuenta con la pantalla táctil de 7 pulgadas más grande de su clase, lo que se traduce en una alta legibilidad y un funcionamiento ergonómico. La batería de iones de litio incorporada garantiza un funcionamiento eficaz durante mucho tiempo sin la necesidad de conectar el dispositivo a una fuente de alimentación externa.
Capacidades
- Pantalla táctil de 7″ – interfaz de usuario gráfica, ergonómica e intuitiva con resolución de 800 x 480 píxeles,
- Más de 10 años de grabación con tarjeta de memoria extraíble,
- CAT IV 600 V – gran seguridad,
- Batería recargable Li-Ion – mayor autonomía y alimentación desde la red medida,
- Todos los parámetros de acuerdo a Clase S según IEC 61000-4-30.
Parámetros medidos
- Corriente de irrupción y eficiencia del inversor.
- Tensiones L1, L2, L3, N, PE (5 entradas): valores promedios, mínimos, máximos e instantáneos, rango hasta 760 V, posibilidad de trabajar con transformadores de tensión.
- Corrientes L1, L2, L3, N (4 entradas): valores medios, mínimos, máximos y instantáneos, rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
- Factor de cresta para corriente (CFI) y tensión (CFU).
- Frecuencia en el rango de 40 Hz a 70 Hz.
- Potencia activa (P), reactiva (Q), de distorsión (D) y aparente (S) y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
- Energía activa (EP), reactiva (EQ) y aparente (ES).
- Factor de potencia (Power Factor), cosφ, tgφ.
- Armónicos hasta 50 en tensión y corriente, THD para tensión y corriente.
- Detección de eventos en tiempo real con registro de formas de onda y gráficos RMS de periodo medio.
- Calculadora de costos de energía.
Amplia gama de redes para analizar
Con frecuencia nominal de 50/60 Hz y tensiones nominales desde 58/100 V hasta 400/690 V. Sistemas: monofásico, de fase dividida con neutro, trifásico ESTRELLA con y sin neutro, trifásico DELTA, trifásico ESTRELLA sin neutro (Aron), trifásico DELTA (Aron), con transductores de voltaje y corriente, y de corriente continua.
Lectura fácil y carcasa práctica
El analizador está equipado con una pantalla táctil a color legible de 7 pulgadas con resolución de 800 x 480 píxeles. El lápiz incluido permite trabajar con guantes dieléctricos. La carcasa ha sido diseñada para permitir un fácil acceso a la pantalla táctil y todas las tomas de medición. La tapa plegable protege la pantalla de daños. Gracias al grado de protección IP51, el dispositivo se puede utilizar en condiciones difíciles – no le teme al polvo ni a las salpicaduras de agua.
Aplicaciones
El analizador está dirigido a una amplia gama de usuarios, con particular referencia al personal de mantenimiento. Debido a su movilidad y autonomía, cualquier problema que se presente en las redes de suministro se puede diagnosticar en el acto. Puede ser utilizado en el campo profesional de energía eléctrica, servicio de mantenimiento en plantas industriales, así como aquellos que prestan servicios enfocados en el análisis de redes.
SONEL ANALYSIS
El programa Sonel Analysis permite la configuración del analizador, lectura de datos, visualización en tiempo real, presentación en tablas y diagramas, análisis de datos y generación de informes según IEC 50160 y otras condiciones definidas por el usuario, incluyendo microinstalaciones fotovoltaicas de hasta 50 kW.
